这期我们介绍热仿真中的热瞬态求解器，仿真散热片的温度分布及变化。模型采用之前的热稳态案例的散热片。
仿真实例034：热仿真THs稳态求解器--针式散热片

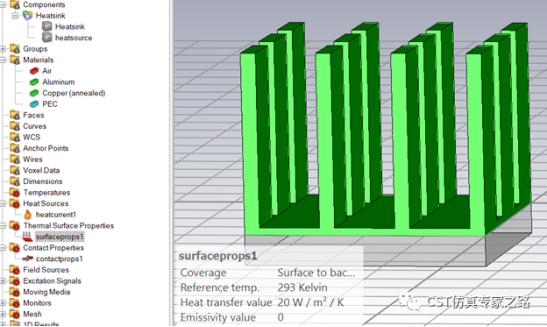

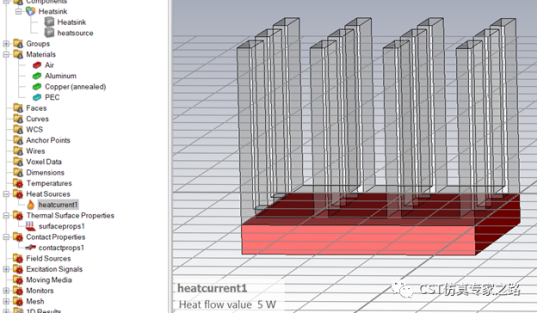

1. 查看模型
热源还是底座5W，所有的散热片的面都定义了对流热传递系数20。
2.使用THt热瞬时求解器

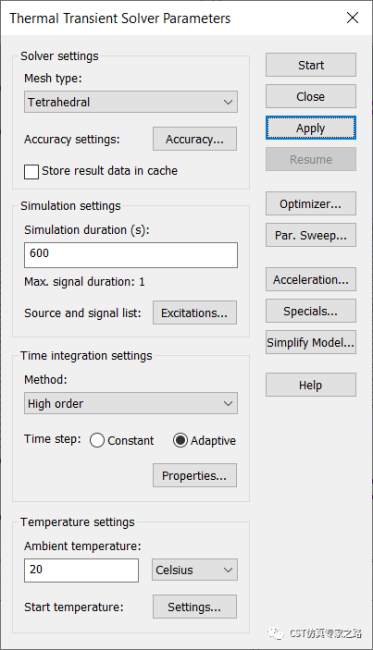

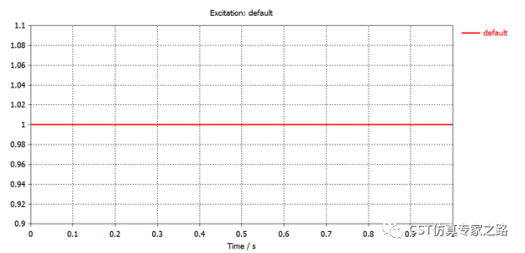

默认激励信号为平稳的1，这里我们仿真时间为600 秒，是仿“真”时间，不是“仿真”时间。

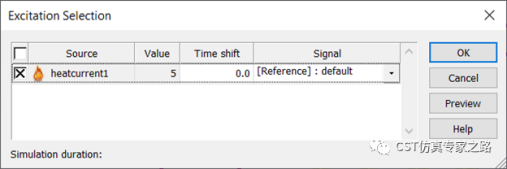

求解器激励中可见用的是默认信号与热源相乘。

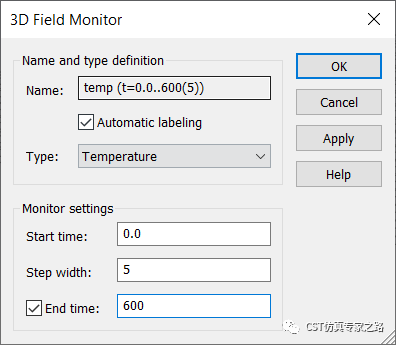

添加温度监视器，每5秒一个采样。
瞬时求解器中的接触面定义就需要热容了，热容越大，每度的储热越多，达到稳态的时间越长。
3. 查看结果

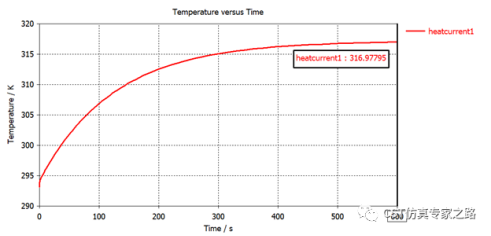

开始仿真，结束后，结果文件夹中找到热源的温度变化曲线，可见其从环境温度开始，差不多十分钟稳定到317开尔文（43.85摄氏度），和之前稳态仿真结果一致。
4. 其他结果

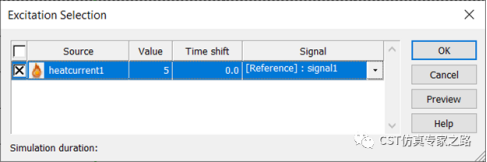

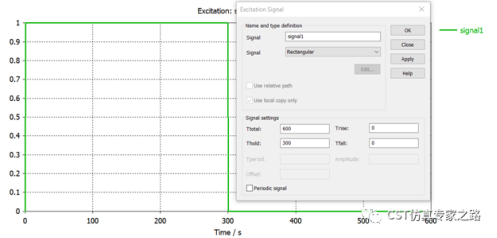

我们也可以将激励信号改成其他波形，比如这种方形，300秒之后归零，意味着热源开5分钟，关5分钟。

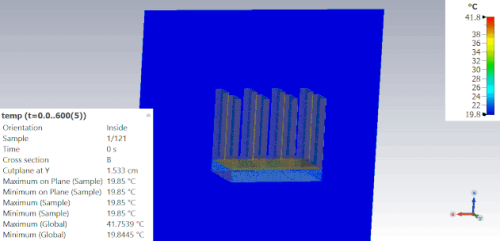

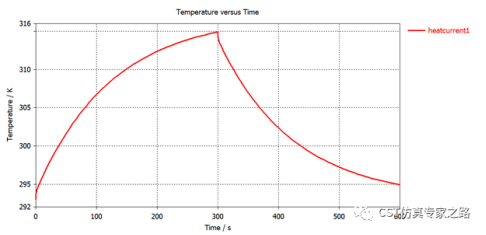

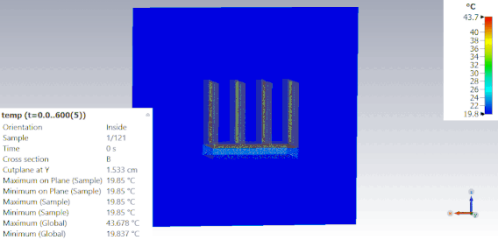

仿真结束后，可见热源温度变化曲线如图，整体温度变化如动图。

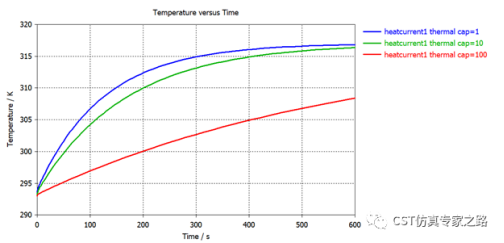

刚刚我们设置接触面的热容为1J/K，可根据隔热材料更改。如增加该值，可见温度上升缓慢。
小结：
瞬时求解器和稳态求解器一样，都不计算流体，而靠对流热传递系数对热对流进行估算，计算速度非常快，本案例一分钟搞定。
必须定义的量：热源，材料的热仿真属性，环境温度，边界条件，仿真时间。
建议定义的量：散热面的对流热传递系数，时域监视器。
可选定义的量：接触面的热阻和热容。
