CST如何快速获得微带线或带状线简单分析模型

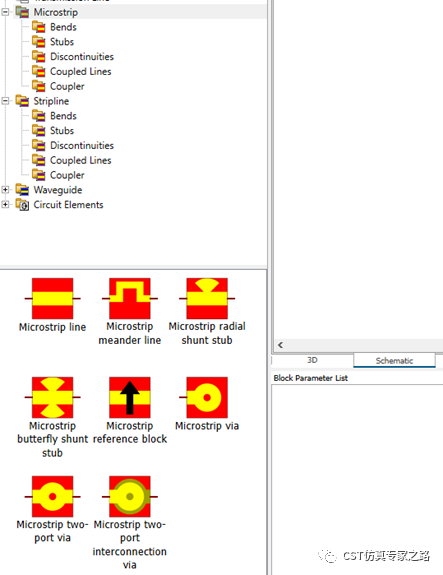

参加过基础培训的朋友都应该知道，CST设计工作室里面的分析模型需要自己调整参数，然后可以生成三维模型，尤其是多个模块拼接之后，CST可以根据拼接自动生成完整的3D模型。这些模型在PCB的前期分析中很有用。不过有些人还是觉得，毕竟分析模型不是纯三维仿真，参数又多，所以不情愿用。

没错，对于这些模型的参数，初学者的确需要跟着帮助文档里面的解释进行修改，生成3D模型之前只能靠想象。但这种简单的PCB模型还是非常常用的，比如有时候只需要快速建立一个简单的传输线进行演示。所以CST除了有两个强大的macro可以做类似的工作之外（calculate analytical line impedance和via wizard）, 这里直接介绍一个更简单粗暴的方法，去安装路径拷贝出来：

C:Program Files (x86)CST Studio Suite2021LibraryLibraryBlocksReserved

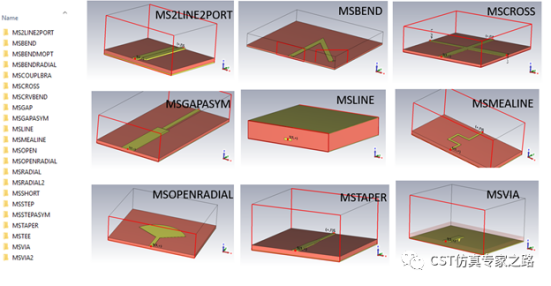

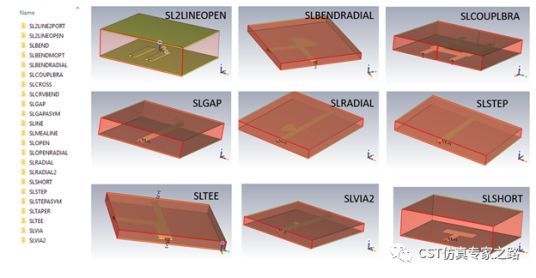

这些CST文件都是参数化的，在3D界面随意调整吧：

既然叫简单粗暴，就不多写了。

（内容、图片来源：CST仿真专家之路公众号，侵删）
