CST的EDA接口支持各种主流的PCB画图软件的导入，但是有一些则需要用ODB++的格式进行转换。以下是网络信息：ODB ++是一种专有的CAD到CAM数据交换格式[1]，用于设计和制造电子设备。其目的是在设计与制造之间以及来自不同EDA / ECAD供应商的设计工具之间交换印刷电路板设计信息。它最初由Valor Computerized Systems，Ltd.（于2010年被Mentor Graphics 收购）开发，作为其CAM系统的工作描述格式。

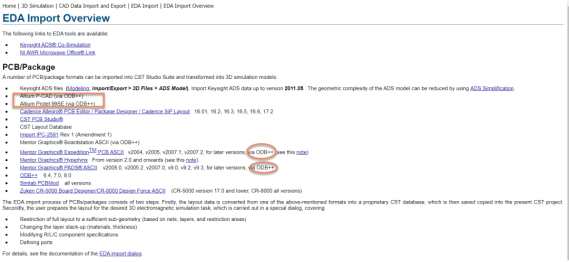

对于CST的EDA import，支持的主流软件如下：

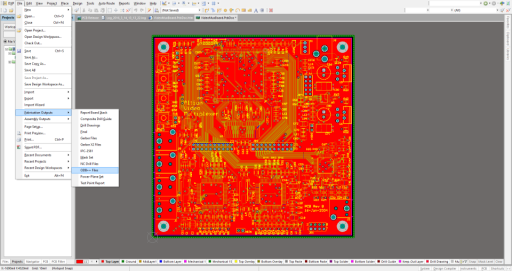

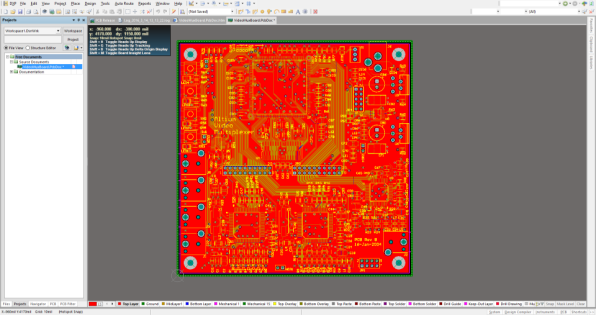

对于像Altium的PCB板子，需要在其软件中创建ODB++文件。我们简单介绍一下生成ODB++的方式（图片来自网络，侵权删）。在Altium中打开设计，然后导航至PCB视图。如下图所示：
选择File -> Fabrication Outputs -> ODB++ Files，如下图所示：

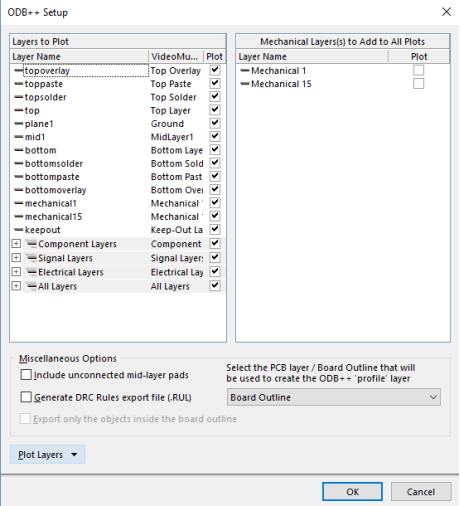

会弹出ODB++ Setup菜单，如下图所示：
确保选中此窗口的“Layer to plot”的所有的框，然后按“OK”。Altium现在将自动生成所有必要的制造文件。这可能需要一些时间。文件生成完成后，Altium将在保存PCB文件的目录中生成一个名为odb的新文件夹。通常的文件后缀是.zip .tgz .gz。
这样ODB++文件就可以到CST中进行识别和导入了。同样其他的一些layout工具也都具有转换成ODB++格式的方法。
