本期将介绍如何在CST中得到的单端S参数转换为差模和共模。

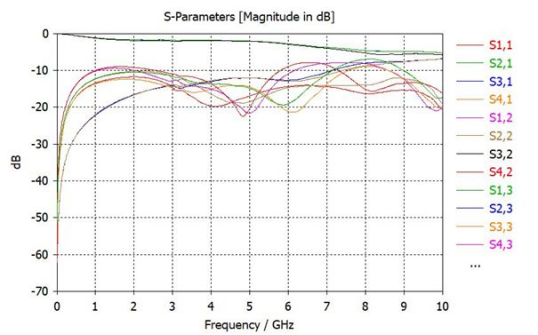

这里我们以之前的仿真实例002:芯片封装S参数提取方法为例。仿真得到了一对差分线四个单端端口的S参数,如下图所示:
其中自动设置的4个离散面端口,如下图所示:

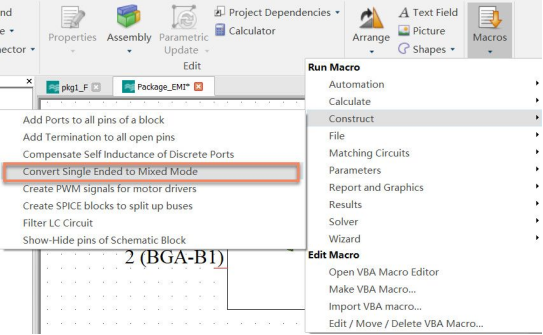

我们点击Home选项卡下的宏,Macro/Construct/Convert Single Ended to Mixed Mode,如下图所示:

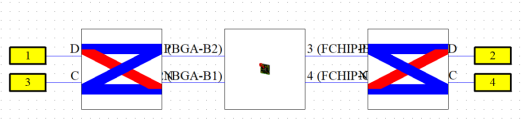

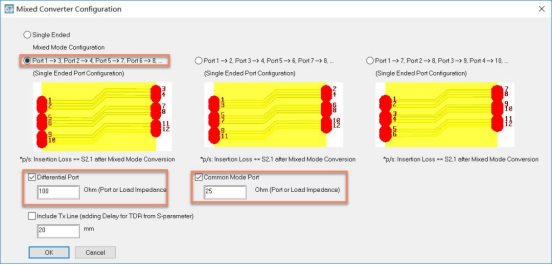

点击OK,软件自动将模式器添加在适合的位置转换,这样端口1和2是差模端口,端口3和4是共模端口,如下图所示:

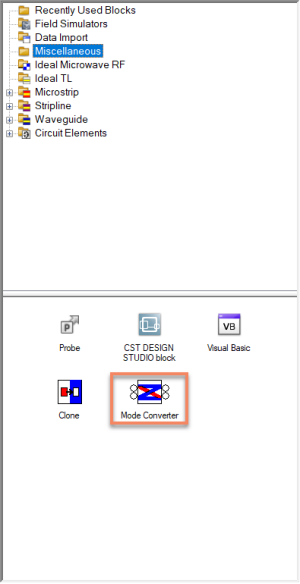

转换模块除了用宏命令外,也可以在导航栏内找到,如下图所示:

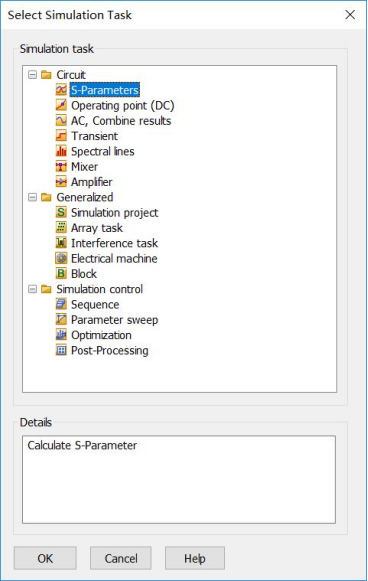

在完整了以上设置后,我们点击Home选项卡下的task按钮,创建一个新的S参数仿真任务,如下图所示:

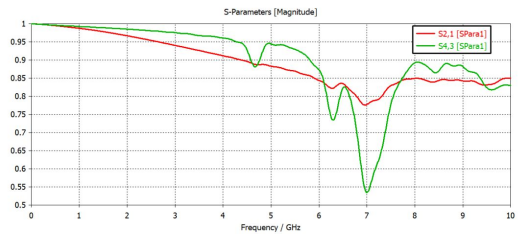

点击Update启动仿真,此时得到的新的S参数中,S2,1就是差模传输,S4,3是共模传输。
(内容、图片来源:CST仿真专家之路公众号,侵删)
