在使用Abaqus进行有限元分析时，用户常会遇到导入外部几何模型后提示“几何初始无效”（Invalid Geometry）的错误，导致后续分析无法正常进行。这一问题通常源于模型本身的缺陷或导入过程中的设置不当。本文将从实际案例出发，分析常见原因并提供系统化的解决方案。
一、问题现象与影响

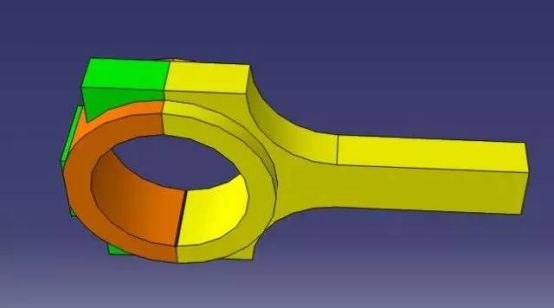

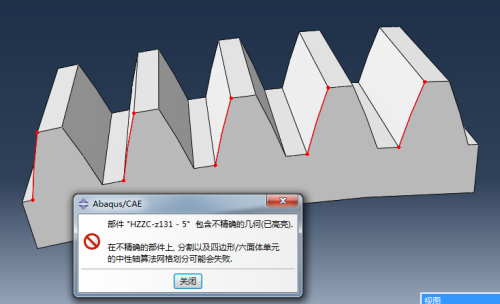

当用户通过File > Import > Part导入外部CAD模型（如STEP、IGES、Parasolid格式）时，Abaqus可能提示以下错误：
l“The imported geometry contains invalid entities.”
l“Failed to create part from imported geometry.”
此时，部件树中可能显示部件为“无效”（Invalid），无法进行网格划分或提交分析任务。此类问题多由几何缺陷导致，需针对性修复。
二、常见原因分析
1. 原始CAD模型存在缺陷
l未闭合的表面或缝隙：CAD模型中存在微小裂缝或面缺失，导致无法形成封闭实体。
l自相交或重叠面：几何体在局部区域自相交，形成无效拓扑结构。
l冗余边或退化面：如零厚度区域、重复边等。
2. 导入格式兼容性问题
l不同CAD软件导出的格式（如STEP、IGES）可能存在数据丢失，尤其是自由曲面或复杂装配体。
l建议优先使用**Parasolid (.x_t)或ACIS (.sat)**格式，其拓扑结构更稳定。
3. 单位或缩放比例错误
l若CAD模型单位（如毫米）与Abaqus默认单位（米）不一致，导致几何尺寸异常。
l导入时未勾选**“Scale from File”**或手动缩放比例错误。
4. 几何修复工具处理失败
Abaqus内置的几何修复功能（如自动缝合边、合并面）可能无法处理复杂缺陷，需手动干预。
三、解决方案与操作步骤
1. 在原始CAD软件中修复模型
l检查并修复几何缺陷：
使用SolidWorks、CATIA等CAD软件的“几何检查”工具，定位并修复缝隙、自相交等问题。
关键操作：
l运行“干涉检查”和“几何分析”功能。
l删除冗余边，填充微小孔洞（<0.001mm）。
l简化复杂倒角或曲面。
l优化导出设置：导出为STEP或Parasolid格式时，选择**“实体”而非“曲面”**，并启用“合并重合顶点”选项。
2. Abaqus导入时的参数设置
l调整导入选项：
在导入对话框中勾选：
Ø“Combine Bodies”：合并多个实体为单一部件。
Ø“Heal Geometry”：启用自动修复功能（适用于简单缺陷）。
Ø“Scale From File”：自动匹配单位制。
l手动缩放模型：
若单位错误，可在导入后通过Part > Scale调整比例（如1:1000将毫米转为米）。
3. 使用Abaqus几何编辑工具
l手动修复拓扑缺陷：
进入Part模块 > Geometry Edit Tools，执行以下操作：
ØMerge Edges：合并重复边或缝合微小缝隙。
ØRemove Redundant Entities：删除退化面或孤立边。
ØCreate Face：手动补全缺失的面。
l虚拟拓扑简化模型：
通过Mesh > Virtual Topology合并复杂边或面，避免网格划分失败。
4. 借助第三方工具预处理
l使用HyperMesh或ANSA修复几何：
这些工具提供更强大的几何清理功能（如自动缝合、填充孔洞），修复后导出为中性格式（如STEP）再导入Abaqus。
四、预防措施
1. 标准化建模流程：在CAD阶段遵循“水密性”（Watertight）原则，确保模型为封闭实体。
2. 简化复杂特征：删除不必要的倒角、螺纹等细节，或在分析前通过“特征抑制”隐藏。
3. 分步验证模型：导入几何后，先通过Tools > Query检查体积、面积是否合理，再进入网格划分。
五、总结
“几何初始无效”错误的本质是模型拓扑结构不满足有限元分析要求。通过源头修复（CAD）→ 导入优化（Abaqus）→ 手动编辑的系统化流程，可高效解决问题。对于复杂模型，建议结合第三方预处理工具，提升工作效率。最终目标是在仿真前获得“清洁几何”（Clean Geometry），为后续分析奠定可靠基础。
