下面以喇叭天线为例，介绍时域求解器中如何对模型进行局部网格加密。
1. 新建一个 CST 仿真工程，然后在功能区的 Home 选项卡下通过宏命令：Macros >

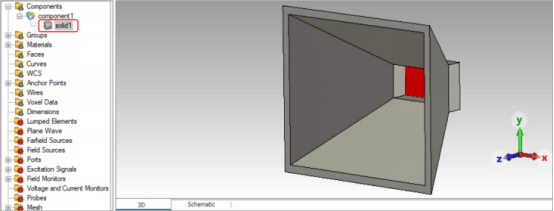

Construct > Demo Examples > Horn Antenna 自动创建喇叭天线模型以及完成相关仿真设置。运行宏命令后 3D 窗口中模型如下图所示：
2. 可以看到模型分为开放孔径（horn）和波导（waveguide）两部分，但宏命令中进行了

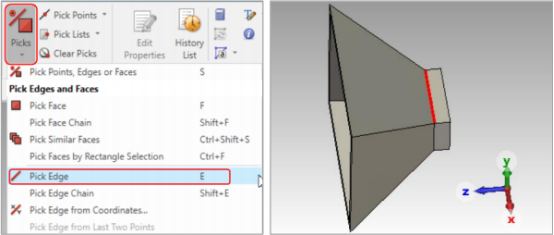

Boolean 的相加操作，将两部分相加为一个整体。为了后续展示如何对模型进行局部加密，需要将这两部分切开。如下方左图所示，在 Modeling 选项卡下展开 Picks 的下拉菜单，点击 Pick Edge（或按快捷键 E）；然后在 3D 界面中双击选中 horn 和 waveguide 交界处的边，如下方右图所示。

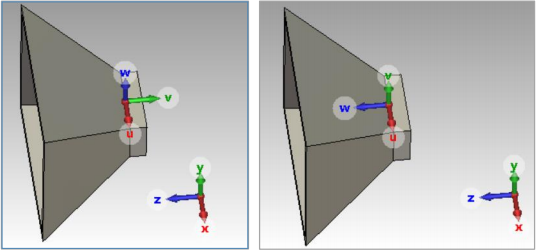

3. 如下方左图所示，按快捷键 W 激活局部坐标系 WCS，并且将 WCS 对齐到选中的边上。因为 Slice by UV Plane 功能需要用局部坐标系的 UV 面去切开模型，所以通过快捷键 Shift + U 旋转WCS，将 UV 调整到需要切开的面上，如下方右图所示。

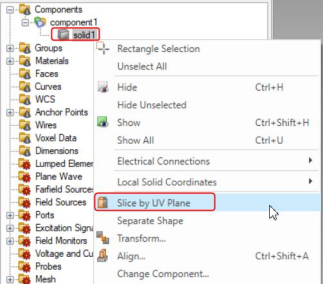

4. 在导航树中选中 solid1，然后右键选择 Slice by UV Plane 将模型一分为二。

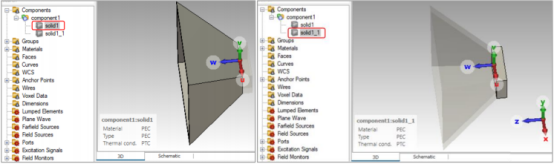

5. 可以看到切开后导航树中的物体变成了两个：solid1 是 horn 部分，solid1_1 是 waveguide 部分，如下图所示。
6. 点击 Home 选项卡下的 Global Properties 按钮，弹出 Mesh Properties 对话框，查看全局网格。如果对话框底部的网格数据汇总区域没有信息的话，请点击 Update 按钮更新。

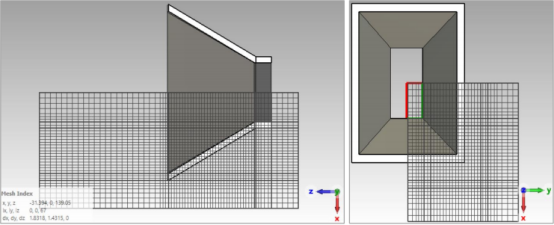

7. 点击 OK 按钮关闭 Mesh Properties 对话框，然后在 Home 选项卡下点击 Mesh View 图标，查看网格视图，如下图所示。由于设置了 YZ 和 XZ 两个对称面，所以仿真只用计算四分之一的区域，网格视图中也只剖分了四分之一的区域。

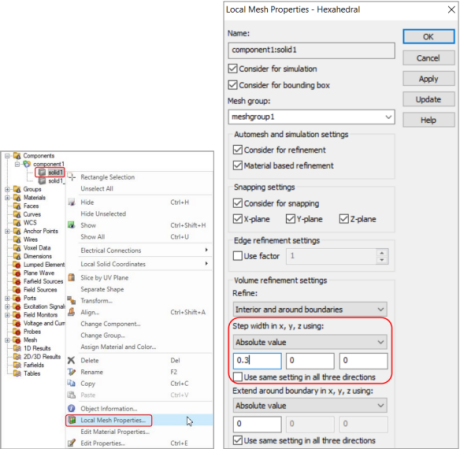

8. 接下来我们对 horn 部分进行局部网格加密：在导航树中的 Component 文件夹下选中solid1，然后右键选择 Local Mesh Properties。弹出 Local Mesh Properties - Hexahedral 对话框后，在Step width in x, y, z using 一栏选择 Absolute value。由于只在 x 方向上对 solid1 进行网格加密，所以先去掉勾选 Use same setting in all three directions；然后在 x 一栏中输入 0.3mm，将 x 方向上的局部加密网格步长设为 0.3mm，如下图所示。

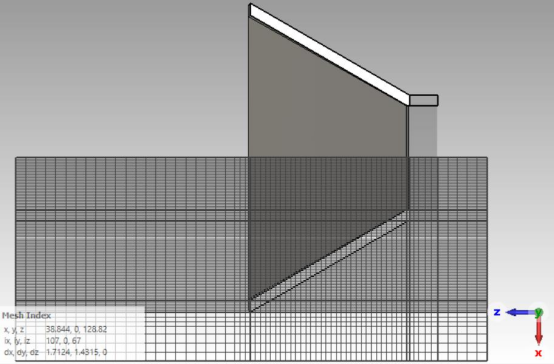

9. 点击 OK 按钮完成设置，在 Home 选项卡下点击 Mesh View 图标，再次查看网格视图。可以清楚看到，初始网格和局部加密网格后的差异：在 x 轴方向上，solid1 所在的区域网格密集了很多，如下图所示。
