时域求解器采用六面体网格,一般推荐的网格剖分方法是先进行全局网格设置,再针对模型
中重要的区域或者尺寸较小的结构进行局部网格加密。不过在仿真前期阶段,我们也可以通过自 适应网格加密对模型进行收敛性研究。下面介绍在 T-Solver 中如何使用自适应网格加密。
新建一个 CST 仿真工程,选择时域求解器(Time Domain Solver)。假设仿真频段为 8GHz – 12GHz,首先在 Parameter List 里面定义如下两个参数。

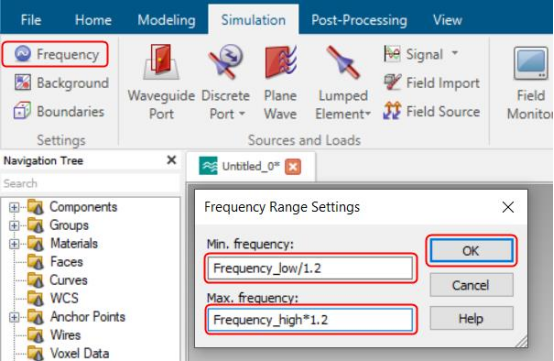

点击 Simulation 选项卡下的 Frequency 图标,弹出 Frequency Range Settings 对话框,按照下图所示设置仿真频率范围,然后点击 OK 按钮完成。
点击 Simulation 选项卡下的 T-Solver 图标,弹出 Time Domain Solver Parameters 对话框。在对话框中勾选上 Adaptive mesh refinement 选项,然后点击 Adaptive Properties 按钮。

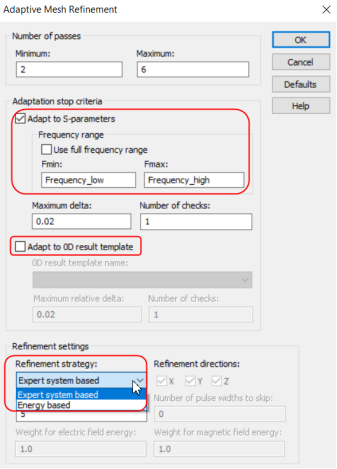

如下图所示,在此示例中,自适应网格加密停止的标准选择 Adapt to S-parameters,并且去掉勾选 Use full frequency range,手动设置 Fmin 为 Frequency_low,Fmax 设为 Frequency_high。另外,在 Refinement strategy 一栏,选择 Expert system based;也就是在 8GHz – 12GHz 频段内将基于专家系统以 S 参数作为判定自适应网格加密是否停止的标准。

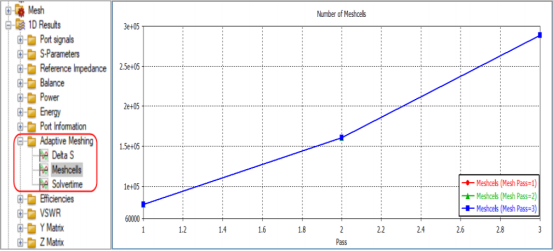

仿真完成后,在导航树中 1D Results > Adaptive Meshing 文件夹下可以查看自适应网格加密的相关信息,例如 Delta S 是前后两次迭代计算的 S 参数差值。下图中所示为自适应网格加密过程中,网格数量随迭代次数的变化曲线。
