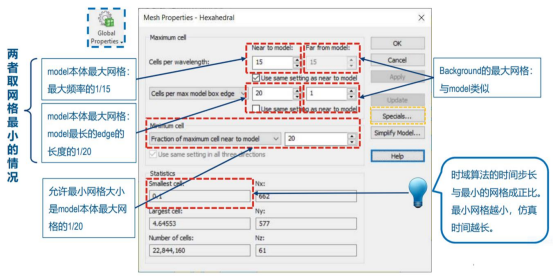

CST中时域求解器采用六面体网格，点击功能区的 Global Properties 图标，进入全局网格设置对话框。全局网格设置的详细解释如下：

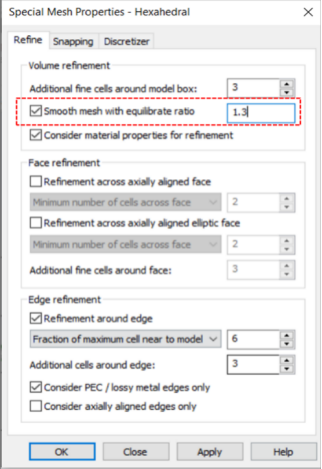

点击上图中的 Specials…按钮，进入 Special Mesh Properties 对话框，可以进一步对网格进行设置。如果最大网格和最小网格的尺寸差距比较大，仿真的结果有可能出现不收敛的情况，这时我们可以考虑勾选上 Smooth mesh with equilibrate ratio 这个选项，并且将网格平滑过渡比率的值改小。相邻网格之间长度的变化需小于定义的网格平滑过渡比率值，通过此设置可以在最小和最大网格长度之间创建平滑过渡，从而增加了仿真场值的空间平滑度。 需要注意的是：①网格平滑过渡比率取值必须大于 1；②此选项可能会增加网格数量，网格平滑过渡比率值设得越小，网格数量增加越多。
此外，还可以通过 Face refinement 对面进行加密；以及通过 Edge refinement 对仿真结构的边缘进行加密。默认设置如图中所示，一般不勾选对面加密，仅针对结构边缘加密。
切换到 Special Mesh Properties 对话框的 Snapping 选项卡，Snapping 中所有选项都建议勾选上，因为 Snapping 功能会自动捕捉模型中的各类结构边线、结构形状、结构中心线等，并对它们划分网格。

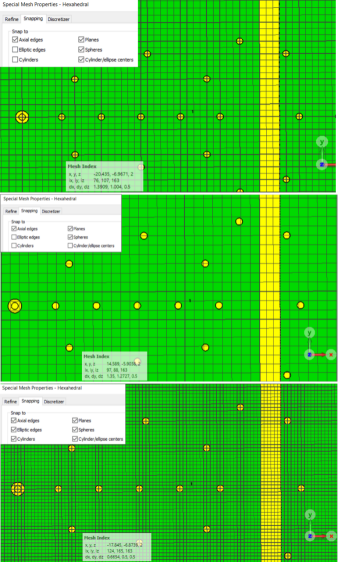

举例说明下 Snapping 的作用，如下图所示：仿真一块带有过孔和走线的 PCB，如果不勾选Elliptic edges 和 Cylinders 选项，则过孔边缘不会划分网格线和加密网格；在此基础上去掉勾选Cylinder/ellipse centers，则过孔中心不会划分一条网格线。图中所示的粗网格线为通过 Snapping 划分的网格线。

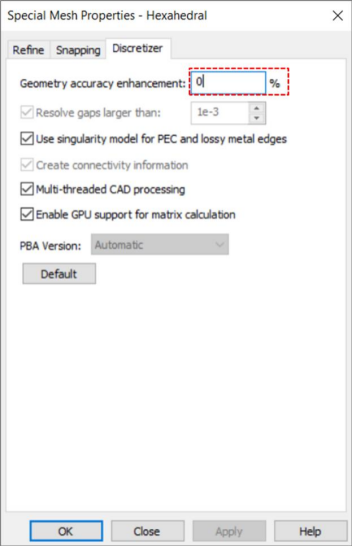

在 Special Mesh Properties 对话框的 Discretizer 选项卡中，几何精度增强选项定义了软件内部使用的几何数据的精度等级。 默认设置的精度等级为 0% ，以便进行快速准确的矩阵设置。如果在网格剖分过程中遇到问题，请增加精度等级。精度设为 100% 时将使用内置 CAD 内核的最高精度，但会降低矩阵生成速度。
