四面体网格(1)
Frequency Domain Solver中使用的Tetrahedral Mesh！
Frequency Domain Solver中使用的四面体网格(TetrahedralMesh)是将结构划分成许多小的四面体网格单元。这样剖分网格时，球体(Sphere)结构上的网格不会发生变形。但是与六面体网格相比，计算上会耗费很多内存(Memory)。因此在又大又复杂的结构上剖分很多网格的话，四面体网格需要更多的Main Memory Resource，所以需要配备足够多的Computing Resourceo。

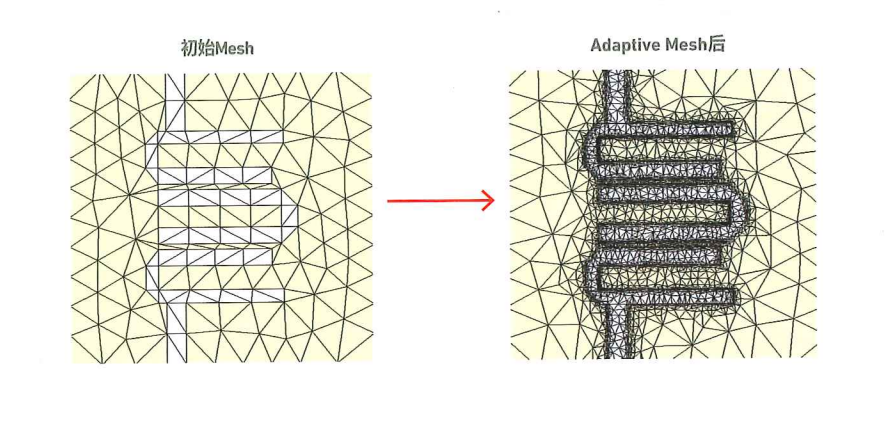

强烈建议采用四面体网格时一定要使用Adaptive Mesh功能。这是求解器对特定频率采样点进行反复仿真，自动寻找最佳网格的功能。四面体网格由于其频域求解器的特性，只对一个或多个频率点进行自适应网格加密，找出获得准确的仿真结果所需的网格设置后在其他频率采样点的仿真分析上也沿用该网格设置。因此，Adaptive Mesh是非常适合在F-Solver中使用的功能。并且，就四面体网格而言，用户很难亲自精确地进行MeshControl，所以推荐使用Adaptive Mesh。
四面体网格(2)
Frequency Domain Solver中使用的Tetrahedral Mesh！

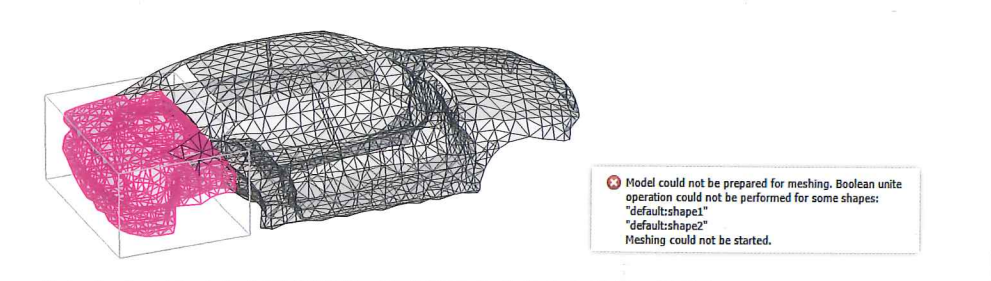

TetrahedralMesh是对结构进行四面体网格剖分的方式。因此，当结构的CAD品质比较差的时候，可能会导致网格剖分失败或者报错。这时候可以在导航树中确认MeshInformationTetrahedralMesher中的哪个部分在剖分网格时发生了问题(如下图所示用粉色表示)。这样就可以精简发生问题的部分或者修改、重新建模发生问题的结构,就能解决此问题。

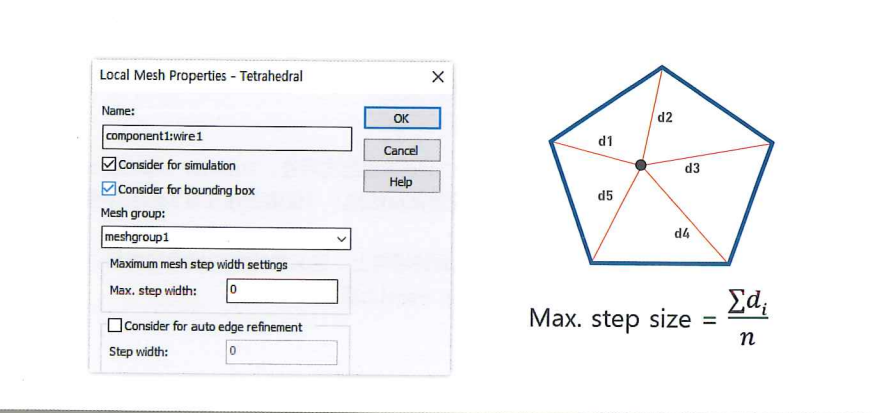

Tetrahedral Mesh中也可以设置，选中需要修改的结构部位右键选择Local Mesh Proper-ties。局部网格的设置窗口如下图所示，通过设置Max.step width可以调整网格尺寸如下图所示，该值是以特定Point为准通过四面体网格呈现的d1~d5之间的长度平均值。换句话说，输入的值越小，步长越短，可以生成更小的网格。
