材料概述(1)
CST中提供的各种材料！
下面介绍一下，CST中可以设置的材料属性。
l PEC是Perfect Electric Conductor的缩写，表示没有Loss的理想导体。
l Normal基本的材料模型，一般多用于介质(Dielectric)材料定义。
l Anisotropic用于各向异性材料，也就是介电常数、磁导率会在X、Y、Z方向具有不同值的材料定义。
l LossyMetal 基本上是对导体的设置。区别于PEC，是有损耗的导体。
l 用来定义与磁体一样具有B-H Curve特性的材料。 (只在CST EM Studio的MagnetoNonlinearStatic Solver、Low Frequency Solver中使用)

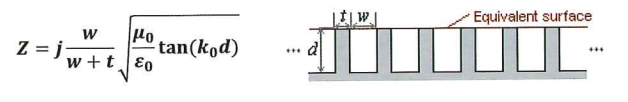

l Corrugated Wall 如下图所示，用于定义对波纹壁结构进行等效的阻抗特性的材料。(仅限于在T-Solver）
l 0hmic Sheet & Surface lmp.(table) 可以对薄片(Sheet)设置特定阻抗的材料，表面阻抗(Surfacemp.)可以设置为随频率变化的阻抗值。 (仅限于在T-Solver、F-Solver、I-Solver中使用))
l Temp.Dependent 用来定义参数随温度变化的材料。通常在热仿真和耦合仿真分析时使用，可以定义为随温度变化的介电常数、磁导率、电导率。
l Shielded Cable 对复杂的屏蔽线缆(Shielded Cable)设置结构特性、Transfer lmpedance特性，定义等效的线缆特性的材料模型。该材料可用于设置Wire结构。 (仅限于在TLM Solver中使用)
l Perforations Wire Mesh、Vent等有重复性孔洞的结构上，定义电特性时使用的材料。在Thin Panel上以Stackup的形态设置该材料。 (只能在Thin Panel上定义)
-
材料概述(2)
CST中提供的各种材料！
l Thin Panel Thin Panel薄板是各种材料堆叠的状态。它是用薄板来表示涂层材料，涂层由-系列层来描述，但电磁场可以穿透。需要通过入射角相关的穿透、反射特性定义材料时，将特定材料的穿透、反射特性设定为S-Parameter时可以使用的材料。 (T-Solver中可以使用A-Solver中可局部使用)

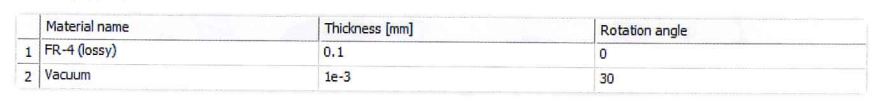

设置：如下图所示，可以设置特定材料以什么角度堆得有多高。只有Normal、Perforations等可通过Stackup设置。
SmatrixTable可以用表格形式设置频率相关S-parameter值的材料
通过CST提供的丰富的材料设置，不仅可以进行准确的仿真分析，还可以简化复杂的结构，更快获得仿真结果。希望各位使用丰富的材料，进行更加有效的仿真！至此，CST使用教程全部输送完毕，感谢大家的观看。
