一、六面体网格（1）
Time Domain Solver中使用的Hexahedral Mesh！
网格可以说是为了Maxwell方程式计算，将仿真结构分割成许多小的网格单元。因此，仿真计算中识别的结构是网格结构。

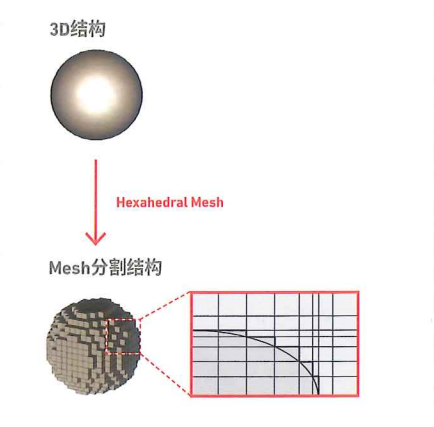

Time Domain Solver中使用的Hexahedral Mesh是将结构切成六面体形状的网格。因此，如右图所示的球体(Sphere)进行网格剖分时，会显示为阶梯状(Staircase)的网格。换句话说，网格结构无法正常体现实际的3D结构，所以可能会导致不准确的仿真结果。

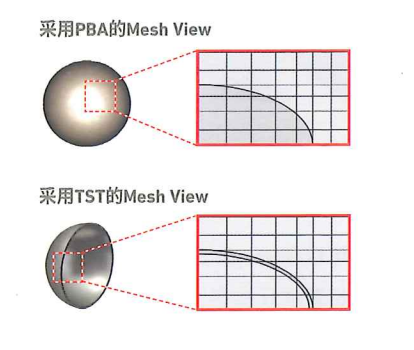

为了弥补六面体网格的缺点，CST开发了专有网格技术:能在一个网格中识别两种材料的PBA(理想边界近似Perfect Boundary Approximation)和识别三种材料的(介质、导体、介质)的TST(Thin sheetTechnology 薄片技术)。这样，能实现对曲面物体细线、薄片结构的完美逼近，可以得到精确的仿真结果。

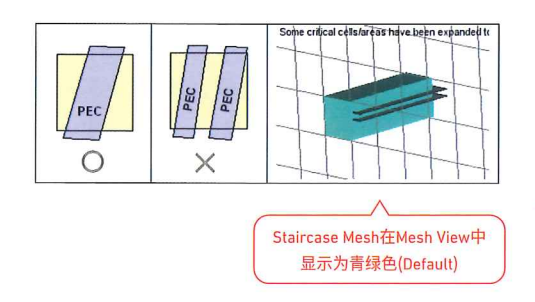

如果一个网格内穿过薄薄的导体Sheet时，利用TST方式可以识别出来并进行正常的仿真分析。但是穿过两个导体Sheet时，会产生阶梯状网格(Staircase Mesh)。
二、六面体网格(2)
Time Domain Solver中使用的Hexahedral Mesh!
Staircase Mesh在开始仿真后进行矩阵计算(Matrix Calculation)时，弹出下面的警告信息的同时，Mesh View中显示为青绿色。如果发生Staircase Mesh时，必须要确认该网格发生在哪个部位。

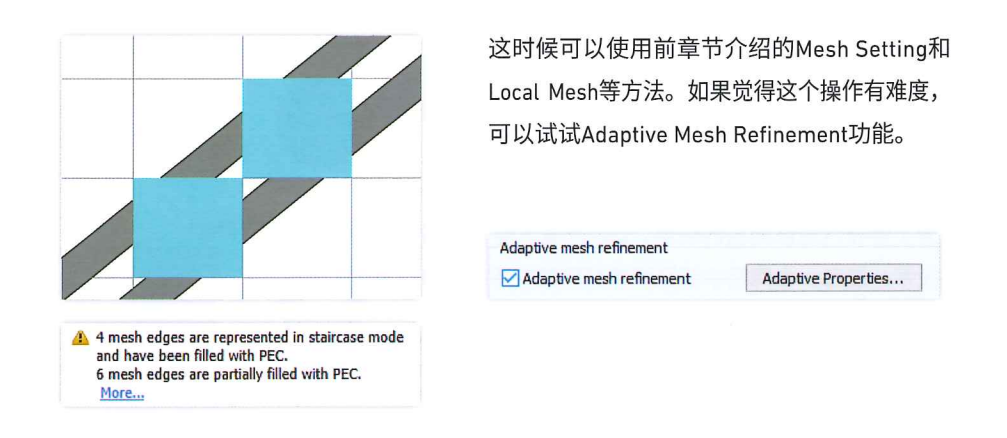

因为，Staircase Mesh会在全部网格填满PEC的状态下进行仿真分析。比如，有两个如下图所示的倾斜sheet，其中间发生Staircase Mesh时，两个sheet处于短路状态，无法得到正确的仿真结果。
这时候可以使用前章节介绍的Mesh Setting和Local Mesh等方法。如果觉得这个操作有难度可以试试Adaptive Mesh Refinement功能。
可以在Solver Setup窗口设置自适应网格加密(Adaptive Mesh Refinement)功能。勾选该设置的状态下进行仿真分析时，会逐渐增加网格数量反复进行迭代计算。随着迭代次数的增加，用于仿真的网格数量会越来越多，仿真结果的准确度也会越高。
如果前后两次迭代计算的结果差异达到设置的判定值以内，那么就意味着仿真已经收敛，网格也达到准确的仿真分析所需的数量。寻找精确仿真分析所需网格数量的过程，称之为AdaptiveMesh。但是，使用六面体网格时用户可以自由地调整网格，所以使用Local Mesh或MeshSpecial设置可以更加有效地设置网格，快速取得准确的结果。
因此，不建议在TimeDomain Solver中使用Adaptive Mesh。但Adaptive Mesh的好处是可以用最少的设置取得准确的结果。大家可以做一下参考!
三、六面体TLM网格
Time Domain Solver中使用的Hexahedral TLM Mesh！

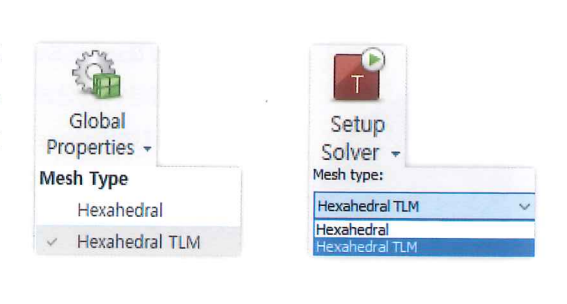

使用Time Domain Solver时，在Mesh Type设置栏或Solver Setup窗口，可以看到Hexahedral下拉菜单中有 HexahedralTLM选项。

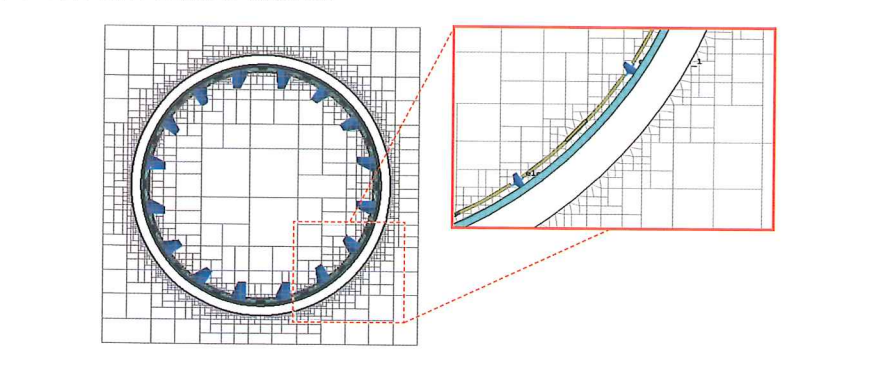

TLM Solver是传输线矩阵(Transmission Line Matrix)的缩写，通过八又树网格(ctree Mesh)形式可以减少整体网格数量，网格效率高。就原先的六面体网格而言，在又小又复杂的结构上剖分成小的网格，会影响整个仿真领域，导致网格数量巨大。
但是TLM Mesh可以在细小结构上剖分成小的网格，大结构上剖分成大的网格，是可以将多尺度(multiscale)问题的影响降到最低的网格方式。
因此，对同时存在大型结构和细小型结构的模型进行仿真分析的领域，例如毫米波天线阵列、EMC、E3(EMP,Lightning等)的分析中，可以使用TLM Mesh 。并且，还可以使用GPU进行加速，所以如果仿真的结构由于多尺度问题导致 网格数量巨大的话，可以考虑采用TLM Mesh。大家可以参考一下!
