CST 工作室套装为二维和三维几何数据的导入提供了丰富的选项，例如 SAT、STEP、CATIA、
SolidWorks、PTC Creo 等常用 CAD 格式 CST 均支持。很多时候需要对导入的结构加以修改再进行仿真，例如对某些结构部件进行切割（Slice by UV Plane）、通过拉伸面（Extrude Face）对其加厚或者加长；但如果该结构部件是比较复杂的不规则曲面结构，这些操作可能会失败。遇到此类情况，可以通过下文所述方法从导入的 CAD 结构生成其空壳模型，再对空壳模型进行切割或拉伸等操作。

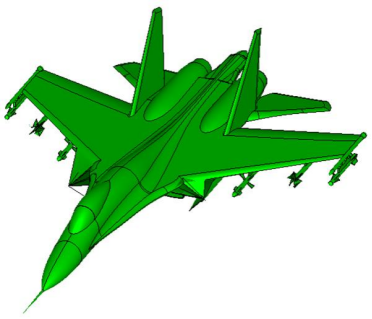

下图所示是导入 CST 中的一架飞机模型。由于飞机模型的表面是不规则的曲面，如果直接通过 Pick Face 选中飞机表面后，再使用 Extrude Face 功能进行拉伸，会提示操作失败。
下面将通过另一种方法从实体模型生成有一定厚度的空壳模型。

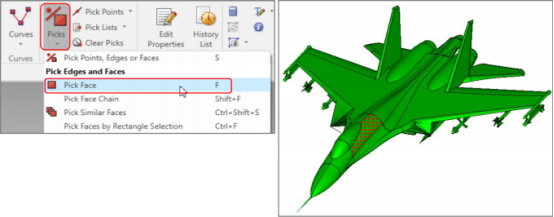

1. 首先在 Modeling 选项卡下点击 Picks 的下拉菜单，选择 Pick Face（或者按快捷键 F），选中飞机外表面的某个区域，如下图所示：

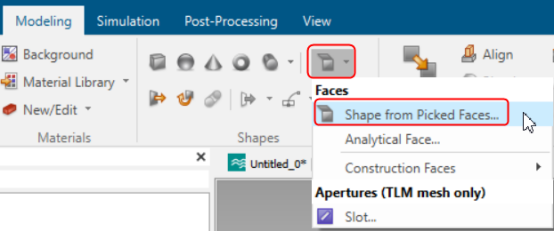

2. 点击 Modeling 选项卡下的 Faces and Apertures 图标，在其下拉菜单中选择 Shape from Picked Face，如下图所示：

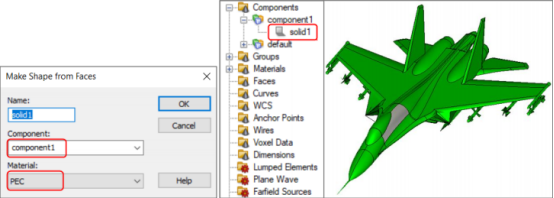

3. 弹出 Make Shape from Faces 对话框，输入该结构的名称，并设置分组和材料。此处采用默认名称 solid1，并将生成的结构放在 Components 下的 component1 文件夹中，将材料设置为 PEC，如下方左图所示。点击 OK 完成设置，创建的结构如下方右图所示。可以看到 solid1 是二维曲面结构，是没有厚度的，并且紧贴在飞机外壳上；接下来要基于 solid1 生成一个有厚度的三维实体。

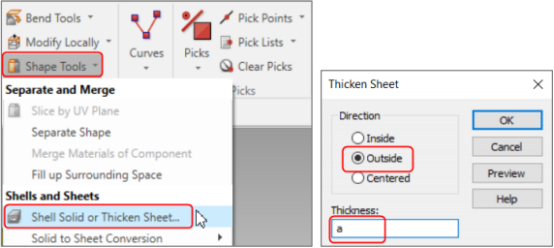

4. 在导航树中选中创建的无厚度薄片 solid1，然后点击 Modeling 选项卡下的 Shape Tools 图标，在其下拉菜单中选择 Shell Solid or Thicken Sheet。弹出 Thicken Sheet 对话框，选择朝外加厚薄片，在 Thickness 一栏中输入变量 a。点击 OK 按钮后，弹出 New Parameter 对话框，输入 a 的初始值为1mm。这里将厚度设置为变量，方便在后续建模过程中调整空壳厚度。
5. 模型局部视图如下方左图所示，其中灰色模型为创建的三维空壳结构。接下来将除了驾驶舱玻璃外的各个面，逐一创建空壳。由于飞机模型较为复杂，需要仔细检查是否有漏掉的地方。最终得到的模型如下方右图所示。
