如何在CST中导入HFSS模型

在 CST 中导入 HFSS 模型同时需要两个不同的文件：①用于获取材料信息的 HFSS 或 AEDT 文件；②用于获取结构信息的 SM3 文件。

首先，需要在 HFSS 中将模型导出为 .sm3 格式的文件。 在 HFSS 的主菜单中，点击 Modeler >Export 选择.sm3 格式，得到.sm3 文件如下图所示，推荐将.sm3 文件命名为和.hfss（HFSS 仿真工程）相同的名称。

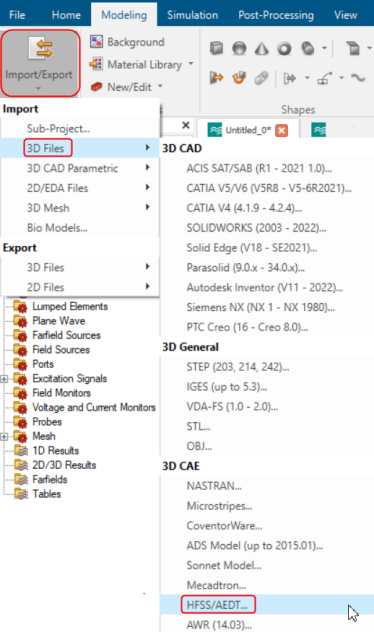

在 CST 中新建一个仿真工程并设置好单位。如下图所示，点击 Modeling 选项卡下的

Import/Export 下拉菜单，依次选择 Import > 3D Files > HFSS/AEDT…，弹出 Import HFSS/AEDT 对话框，此对话框提供 HFSS 或 AEDT 工程的导入，将导入几何形状和其材料属性。

首先导入的时候必须选择 *.hfss 或 *.aedt 格式的文件。如下图所示，在对话框中找到需要导入的.hfss 文件，点击此文件，然后点击 Open 按钮。

如果 .sm3 文件和*.hfss 文件具有相同的名称，则 CST 会自动读取到.sm3 文件；否则将打开另一个对话框以选择.sm3 文件。因此建议在 HFSS 中导出.sm3 文件时，将.sm3 文件命名为与*.hfss 文件相同，这样导入操作更方便快捷。下图所示为 HFSS Import 的进程窗口，这样就完成了 HFSS 模型的导入，模型的结构信息和材料信息均被导入到 CST 中。
