从其他软件导入 CAD （计算机辅助设计）数据的能力在现代 CAE （计算机辅助工程）工具的使用中发挥着越来越重要的作用。 CAE 软件直接导入在 CAD 软件中创建好的结构（而不是在CAE 软件中重新建模），然后用于仿真分析，可以显著降低仿真成本、提高仿真效率。

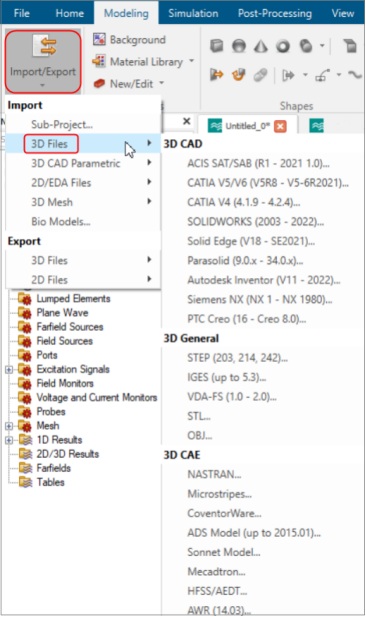

CST 工作室套装为二维和三维几何数据的导入提供了丰富的选项。常用结构软件的 CAD 导入接口 CST 均支持，例如 ACIS; CATIA V4/V5/V6; SolidWorks; Solid Edge; Parasolid; Autodesk Inventor; Siemens NX; PTC Creo 等。CST 也支持导入 3D 通用文件格式，例如 STEP; IGES 等 ；此外，CST 还支持导入其他 CAE 软件的模型，例如 NASTRAN; HFSS 等。

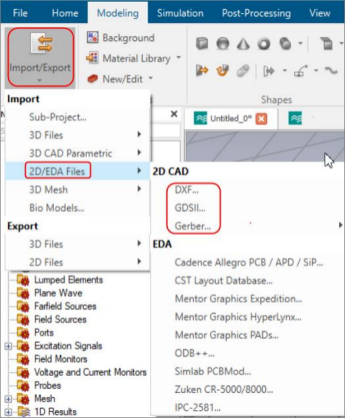

CST 目前支持以下 2D 数据文件格式：DXF; GDSII; Gerber。
通常 ACIS 是导入结构的最可靠方法，因此推荐 ACIS 作为首选方法。CST 支持导入 ACIS
2021 1.0 之前的所有版本。此外，STEP 格式也使用较多；它是一种用于在不同 CAD/CAM/CAE 软件之间进行数据交换的国际标准文件格式。 如果 SAT; Pro/Engineer 或者 CATIA 等结构软件的原生格式不可用，那么请选择导出 STEP 格式，再导入 CST 中使用。CST 目前支持导入的版本是STEP(203、214 以及 242)。
以在 CST 中导入 ACIS 为例，新建一个仿真工程，在导入模型前，需要先设置好单位。如下图所示，在 Home 选项卡下点击 Units 图标，在弹出的对话框中设置尺寸单位为 mm。

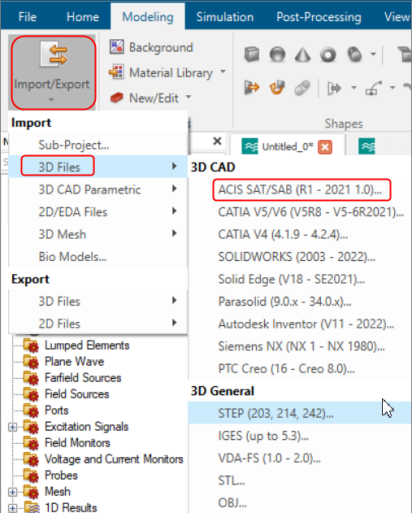

点击 Modeling 选项卡下的 Import/Export 下拉菜单，依次选择 Import > 3D Files > ACIS SAT/SAB，如下图所示：

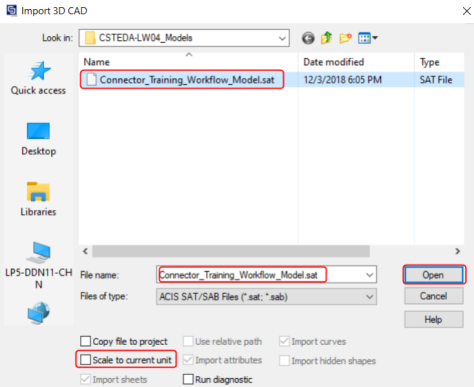

在弹出的 Import 3D CAD 对话框中找到需要导入的 CAD 结构模型，点击此文件，然后点击Open 按钮，导入 CAD 模型，如下图所示。此外，还可以勾选上 Scale to current unit 选项，以确保将导入的 CAD 模型尺寸调整到当前单位。

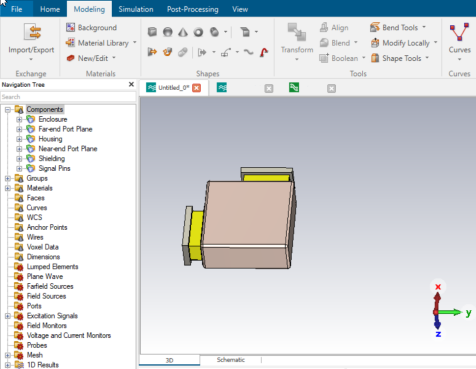

在 CST 中导入的 CAD 模型如下图所示。同样，其他的 CAD 文件也是采用类似的操作方式导入到 CST 中。
另外，还有一种更简单的方式导入 CAD 数据：首先找到 CAD 文件的保存路径，然后将该文件拖拽到 CST 的 3D 窗口中，即可快速实现模型导入。
