Abaqus模拟材料的失效破坏时，如何隐藏失效的单元？

模拟材料的失效破坏时(例如，切削模拟），如何隐藏失效的单元？

具体操作方法如下：

1）定义材料的失效判据。

2）在 Step功能模块中，编辑场变量输出(feldoutput），选中 State/Field/User/Time 下的STATUS(如图17-1所示）。

3）在分析结果的ODB文件中，失效单元的STATUS为0，未失效单元的STATUS为1。ABAQUS6.7在后处理时会自动隐藏STATUS为o的单元。对于ABAQUS6.7之前的版本可以用显示组(displaygroup）来隐藏失效单元，具体操作方法为在Visualization功能模块中，单击品。(Create Display Group）按钮，选择Elements和Result value(如图17-8所示）,将 Field 0utput 设为STATUS，将 Min vaiue 和 Max value 都设为0，单击 Remove。

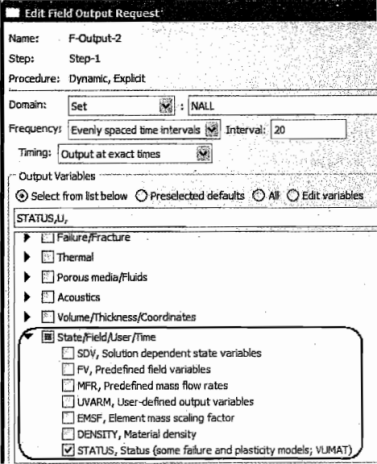

图17-7 在场变量输出中选择STATUS

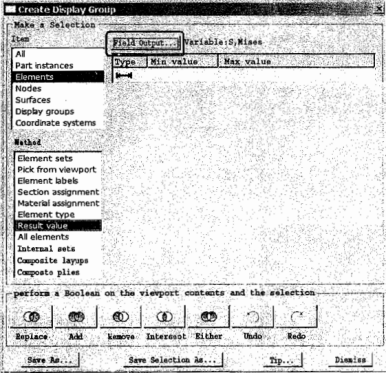

图17-8创建显示组

（内容、图片来源：《ABAQUS有限元分析常见问题解答》，侵删）
