如何在ABAQUS/CAE中将使用的塑性材料数据绘制为X-Y图

以表17-1中的塑性材料数据为例加以说明。要将这些数据绘制成X-Y图，可以在ABAQUS/CAE中进行如下操作：

表17-1输入的塑性材料数据

1）选择菜单Material→Create，在Edit Material对话框中选择Mechanical→Plasticity→依次输人表17-1中的数据Plastic ,

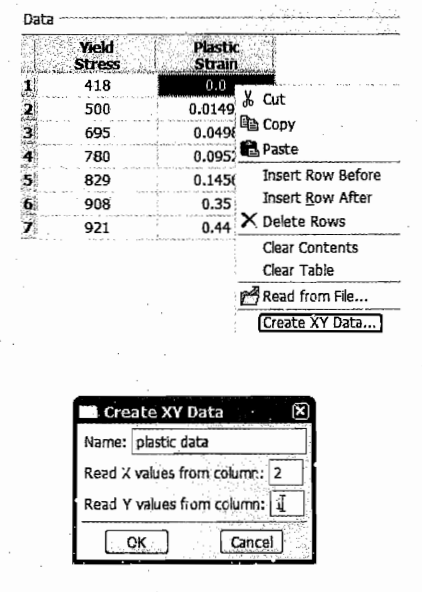

2）在对话框中某个数据上单击鼠标右键，选择CreateXYData创建X-Y数据(如图17-9所示)。

3）进入 Visualization功能模块，选择菜单Tools→XY Data→Plot，就可以显示此塑性数据的X-Y图(如图17-10所示)。

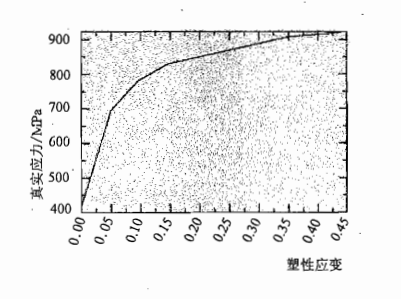

图17-10塑性数据对应的 X-Y图

（内容、图片来源：《ABAQUS有限元分析常见问题解答》，侵删）
