在绘制草图时，经常要使用中（Pan View）、（BoxZoom View）、（Auto-Fit View）和！（Cycle Through Previous Views）等按钮来平移、旋转和缩放视图。如何回到视图的初始状态（即刚刚进入草图绘制界面时的视图状态）?
单击豳(Reset View)按钮，就可以回到视图的初始状态，草图会充满整个视图窗口。
创建草图时，可以输入 Approximate size(草图整体尺寸)，应如何合理设置此参数？
此参数决定了创建草图的栅格区域大小。建议将它设为草图最大尺寸的2倍左右，这样做的原因是：
1）绘制草图时，习惯上都是从原点开始定位坐标，将Approximatesize设为草图最大尺
寸的2倍左右，可以保证整个草图都位于栅格区域内，方便绘图
2）对于对称模型，往往需要只在半个栅格区域内绘制草图。
如果在绘制草图过程中发现Approximatesize设置得过大或过小，可以单击三(Sketcher Options)按钮，然后修改 Sheet size的值，如图12-3 所示。
ABAOUS 所允许的尺寸极限值为：
1) 顶点坐标的最小值和边的最小尺寸为100
2) 单元的最小尺寸为10-3
3）模型的最大尺寸为 10
如果模型尺寸超过上述限值，则应更改单位制。
绘制草图时可以定义Constraint约束、Dimen-sion约束和Parameter约束，三者有何区别？
1）Constraint约束：与Constraint约束相关的按钮为(Auto-Constrain)和(AddConstraint)，其功能为通过逻辑关系控制各个几何对象的位置和尺寸。例如，如果为两个圆定义了同心约束，当修改其中一个圆的位置时，另一个圆也会随之一起移动。

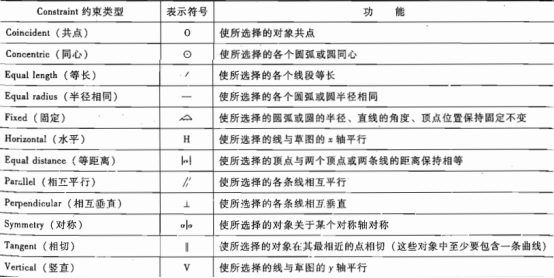

表12-1中列出了所有的Constraint约束类型的表示符号及功能。
注：如果在草图中定义了多种约束，AEAQUS/CAE会自动决定如何移动各个对象，使其同时满足多种约束。
2）Dimension约束：与Dimension约束相关的按钮Auto-Dimension)(AddDimension)和器(Edit Dimension Value)，其功能为，为草图中的对象添加尺寸标注，从而定义线与线之间的长度、角度、距离等。Dimension 约束包括以下类型。
a）水平标注、垂直标注和模糊(oblique)标注：两个点、两条线或一个点和一条线之间的直线距离。
b）角度标注：两条线之间的夹角(总是以度为单位)。
c）半径标注：圆、弧或圆角的半径。3)Parameter约束：相关的按钮为f(Parameter Manager)，其功能为，为尺寸标注或常数定义参数名称，用来建立几何对象之间的参数关系，其中每个参数都有自己的名字，可以定义复杂的约束表达式。当几何对象之间的约束关系比较复杂时，应选用这种约束类型。以上三种约束的区别如下：Constraint约束是通过逻辑关系定义各个几何对象之间的位置和尺寸，不涉及数值关系；Dimension约束和Parameter约束则是定义各个几何对象之间的数值关系或参数表达式。
相关内容的详细介绍，请参见ABAQUS6.7帮助文档《ABAQUS/CAEUser'sManual》第19.7节“Controlling sketch geometry”和第19.12节“Constraining,dimensioning,and pa-rameterizing a sketch”。
（内容、图片来源：《ABAQUS有限元分析常见问题解答》，侵删）
