每个约束都会消除几何对象的相应自由度，因此要避免在同一个自由度上定义多个约束(注意，这里的“约束”和“自由度”都是绘制草图过程中的概念，不是通常意义上的节点和单元上的约束和自由度）。如果几何对象显示为绿色，表明它已经受到完全约束，如果再为其定义约束，就会出现过约束。过约束会被显示为紫色。出现过约束时，可以采用下列解决方法：
1）单击(Undo/Redo Last Action）按钮撤销上-一步操作。
2）删除部分约束或尺寸标注。
3）将不必要的尺寸标注转换为参考尺寸(referencedimensions），具体操作方法为，单击(Edit DimensionValue）按钮，选择需要转换为参考尺寸的尺寸标注，在如图12-4所示的对话框中选中Referencc。
参考尺寸不属于 Dimension约束，它只是给出该尺寸的一个大约值。
【常见问题 12-7】
希望通过修改尺寸标注值移动某条线的位置，但却看到相邻的另一条线发生了不应有的移动，应如何解决？
图12-4将尺寸标注转换为参考尺寸
希望通过修改尺寸标注值移动某条线的位置，但却看到相邻的另一条线发生了不应有的移动，应如何解决？
在6.7版本的ABAQUS/CAE中，在绘制草图时会自动为相应的点或线添加约束。在修改尺寸标注值时，ABAQUS/CAE会自动根据现有的约束来决定移动哪个点或线，而这种移动的结果不一定是读者所期望的。
如果读者习惯于6.5版本之前的操作方法，不习惯使用草图中的约束，可以采取以下方
法：
1）单击(Delete)按钮，在窗口底部可以看到Select the entities to delete，将.Scope由默认的 Any改为 Constraints，然后按住鼠标左键来选中整个草图的所有部分，单击Done，这样就删除了草图中的所有约束(并没有删除各个点和线)。
2）单击…(Sketcher 0ions)按钮，在如图12-3所示的对话框中，选择Constraints 标签页，取消对 Add constraints during entity.creation的选择，然后单击0K按钮。这样在绘制草图过程中，ABAQUS/CAE就不会再自动添加约束。
使用Dimension约束来添加尺寸标注时，ABAQUS/CAE会自动确定标注值的位置。如果标注值与标注线之间的距离非常远(如图12-5a所示)，应如何解决？
可以单击〓(Sketcher Options)按钮，然后在如图12-3所示的对话框中将Grid spacing的值改小一些，就可以缩短标注值与标注线之间的距离，如图12-5b所示。

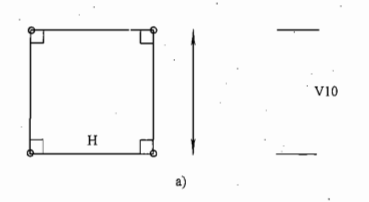

图12-5修改标注值与标注线之间的距离标注值与标注线之间的距离较远b)标注值与标注线之间的距离适当
如果希望改变尺寸标注的字体大小，可以在如图12-2所示的对话框中修改Dimension
text height的值。
本章主要介绍了下列内容：
1）在Part 功能模块中创建部件时，单击(Add Sketch)按钮可以使用已绘制的草钢
2）只有将AutoCAD图形保存为DXF格式的文件，才能将其导人到ABAOUS中。
3）利用…(Sketcher Options)按钮可以修改 Sketch 功能模块中的设置，利用囲(ResetView)按钮可以恢复视图的初始状态。
4）建议将草图的整体尺寸(approximatesize)设为草图最大尺寸的2倍左右。如果模型尺寸的数量级太大或太小，则应该考虑选取其他的单位制。
5）Constraint约束定义的是几何对象之间的逻辑关系:Dimension约束定义的是几何尺寸；Parameter约束定义的是几何对象之间的参数关系。
（内容、图片来源：《ABAQUS有限元分析常见问题解答》，侵删）
