在ABAQUS/CAE的Sketch功能模块中，可以绘制二维平面草图(sketch）。在Part功能模块中生成三维部件时，可以在这些草图的基础上进行拉伸(extrude）、扫掠(sweep）和
旋转(revolve）等操作。本章将介绍Sketch功能模块中一些需要注意的问题，包括利用草图创建部件、将AutoCAD图形导入ABAQUS/CAE、改变坐标的显示精度、设置草图的整体尺寸和草图中的各种约束等。相关内容的详细介绍，请参见ABAOUS6.7帮助文档《ABAOUS/CAEUser'sManu-al》第19章“The Sketch module”。
12.1 通过绘制草图创建部件
在Part功能模块中创建部件时，如何在Sketch功能模块中绘制草图?「解 答」
操作方法如下:
1）在 Part功能模块中单击区:(Create Part）按钮，设置 Create Part对话框，单击 Continue 按钮，进人草图绘制界面
2）单击.(Add Sketch）按钮，选择需要使用的草图。
3）可以根据需要移动、旋转、复制或修改草图，然后生成需要的部件。
在《实例详解》第5.3节“实例2:过盈装配过程模拟”中，详细介绍了如何利用草图来创建三维部件。
将AutoCAD图形导入ABAQUS/CAE
怎样将AutoCAD的二维模型导入到ABAQUS/CAE中?「解 答』
操作方法如下：
1）将AutoCAD中生成的二维图形保存为DXF格式的文件(*.dxf）。2）在ABAQUS/CAE中，单击莱单File→Import-Sketch，在如图12-1所示的对话框中

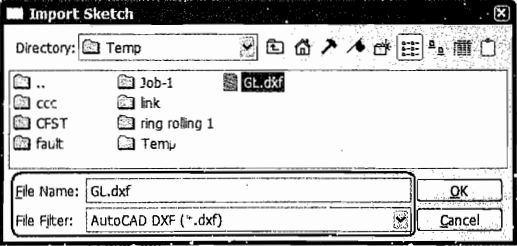

图12-1 导入AutoCAD图形文件
选择需要导人的 DXF 文件。3)在Sketch功能模块中，可以在窗口左上角的Sketch下拉列表中选择所导人的草图名称。
关于可以导人ABAQUS/CAE的文件格式，请参见本书第3.1.2节“导入和导出几何模型”。
在绘制草图时，默认的坐标和尺寸显示精度是小数点后两位数字，如何改变此精度?
在Sketch功能模块中绘制草图时，可以单击：(SketcherOptions)按钮，在如图12-2所示的对话框中选择Dimensions标签页，修改 Decimal places(小数点后的数字位数)的值。
在这个对话框中可以修改Sketch功能模块的一般设置(General)、标注设置(Dimensions)、约束设置(Constraints)和图像设置(Image)，下面几节将介绍一些相关问题。

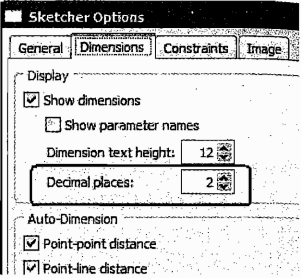

图 12-2修改小数点后数字的位数
（内容、图片来源：《ABAQUS有限元分析常见问题解答》，侵删）
