每个部件都是在各自的局部坐标系下建立的而装配件是基于全局坐标系的，因此部件实体在被创建时的默认位置往往不是它在装配件中应处的位置。Assembly功能模块的主要功能之一是通过平移、旋转或施加定位约束(constraint)的方法来定位部件实体，以组装成完整的装配件。
部件实体的默认位置可能和其他部件实体相重叠。在创建部件实体时，可以在如图5-4所示的对话框中选择Auto-offsetfrom other instances，以避免出现重叠现象。
Assembly功能模块提供了哪些定位约束，它们各自具有什么功能？在Assembly功能模块中单击菜单Constraint，可以定义移动部件实体(movable instance相对于固定部件实体(ixedinstance)的位置关系，即施加“定位约束”。它包括7种类型(见表5-3)。

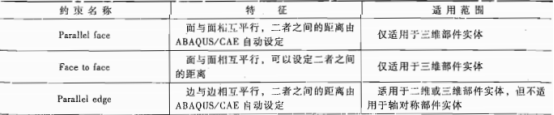

表5-3 Assembly功能模块的7种定位约束
在施加定位约束时，需要注意以下问题：
1）每个定位约束的操作对象只能是两个部件实体(一个可移动部件实体和一个固定部件实体)，而不能是三个或三个以上的部件实体。
2）要为部件实体精确定位，三维模型需要施加三个定位约束，二维模型需要施加两个定位约束。
3）多个定位约束之间不能是相互冲突的，否则ABAQUS/CAE将会给出如图5-5所示的错误信息。
图5-5 多个定位约束之间出现冲突时的错误信息
4)有些情况下，尽管两个定位约束在理论上不应该是相互冲突的，但由于模型中存在数值误差，ABAQUS/CAE仍然会给出如图5-5所示的错误信息，从而无法完成定位操作。这时有两种解决办法：
①将已有的定位约束转化为绝对定位(详见第5.2.3节“将定位约束转换为绝对位置”)，然后再施加新的定位约束。
② 单击：i(Query Information)按钮来测量顶点坐标、两点之间的距离、夹角等参数然后选择菜单Instance-Translate(或Rotate)使部件实体移动到适当的位置。
5）施加定位约束时，可以利用基准轴(datumaxis)和基准面(datumplane)帮助定位，但应注意这些基准轴和基准面是在哪个功能模块中定义的。如果是在Part功能模块中定义的，基准轴或基准面将会随部件实体一起移动;如果是在Assembly 功能模块中定义的基准轴或基准面将保持在全局坐标系中的位置而不发生变化。
为部件实体定位时，可以隐藏部分部件实体以方便操作。具体方法是:单击口0(CreateDisplay Group)按钮，或单击菜单ViewAssembly Display Opliuns，选择Instance 标签页(如图5-6所示)。
图5-6隐藏部分部件实体
（内容、图片来源：《ABAQUS有限元分析常见问题解答》，侵删）
