在ABAQUS的Assembly 功能模块的Instance 菜单和Constraint菜单都可以为部件实体定位，二者有何区别？
Constraint 菜单的功能在第5.2.1节“几种定位约束的区别”中已经介绍过。图5-7列出了Instance 菜单中与定位有关的菜单项。这两个菜单的区别如下。
1）Instance 菜单中的定位功能:令部件实体平移或旋转，或以阵列的方式复制部件实体，从而确定部件实体在全局坐标系下的绝对位置。这些操作不会以特征的形式显示在模型树中，不能被抑制、删除或查询。
2）Conslraint菜单中的定位功能:定义各个部件实体之间的相对位置关系，定位约束会显示在模型树中的Assembly→PositionConstraints下面，可以被抑制或删除。

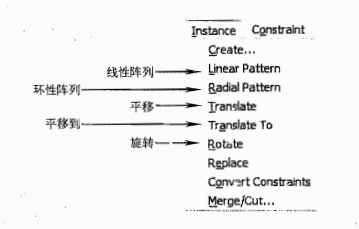

图5-7 Assembly功能模块中的Inslance菜单
在 Assembly 功能模块中施加了定位约束后，在Par 功能模块对部件进行了编辑修改。重新回到 Assembly功能模块时，发现部件实体的位置发生了变化，原先的定位约束不再有效。出现这种现象的原因是什么?该如何解决？
部件的每一个面、边和顶点都有其内在的编号，Assembly功能模块中的定位约束也是基于这些编号的。在Pant功能模块中对部件进行编辑、分割、修复等操作时，部件的各个
面、边和顶点会被重新编号。
例如，某个Facetoface定位约束所定义的关系是“部件A的2号面和部件B的5号面平行”，在Pant 功能模块中对部件A进行编辑操作后，其“2号面”变为另外一个面，这时就会看到部件A与部件B的相对位置发生变化。
出现上述问题的关键在于，定位约束所描述的是各个部件实体之间的相对位置关系，如果将这些定位约束转换为部件实体在全局坐标系下的绝对位置，就可以避免这类问题。具体操作方法为:在Assembly功能模块中单击菜单Instance→ConvertConstraints，选中所有部件实体即可。这时可以看到，在模型树中Assembly→PositionConstraints 下面的各个定位约束都消失了。
建议读者养成这样的习惯:在完成装配后将所有定位约束都转换为绝对位置，以避免以后修改部件时出现定位混乱。
（内容、图片来源：《ABAQUS有限元分析常见问题解答》，侵删）
