QFN（Quad Flat No-leads Package，方形扁平无引脚封装）是一种表面贴装型封装，具有成本低、电热性能优良等优势。本案例展示如何高效地对bond wire铜线建模，以及精确快速地仿真QFN封装。

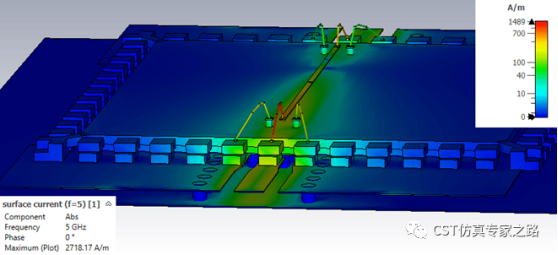

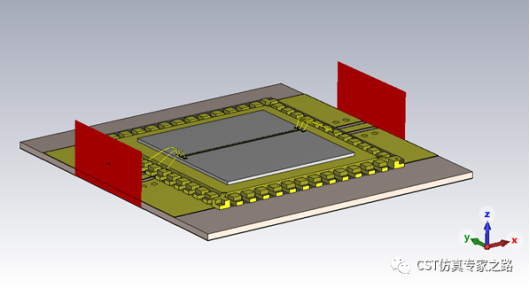

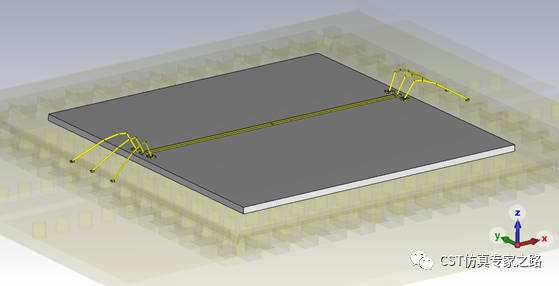

模型大致分为三个部分，上层是Die和铜线：

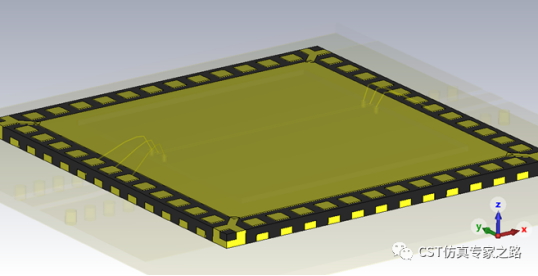

中层是12x12的QFN封装和引脚，总尺寸7x7mm。

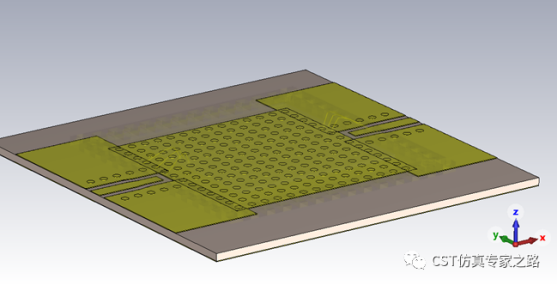

下层是CPW类型PCB，有过孔接地：

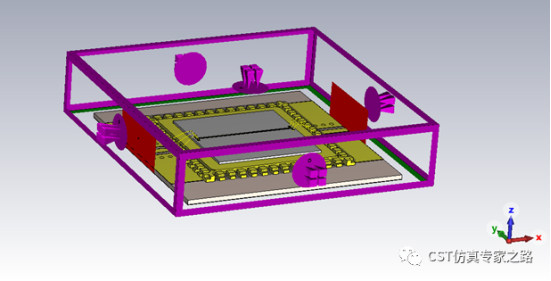

Z-方向电边界：

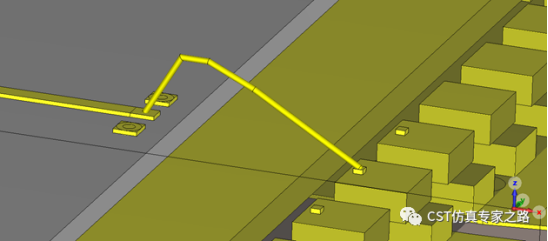

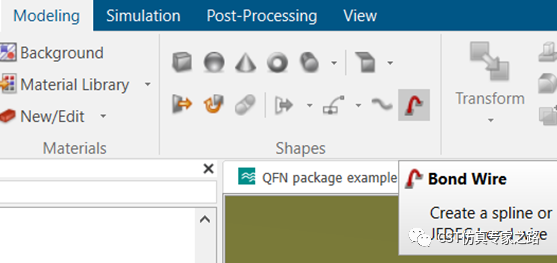

如何画三维的 bond wire？

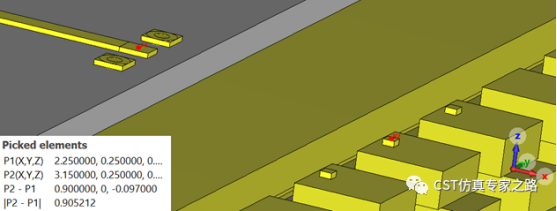

选两个点：
选择bondwire：

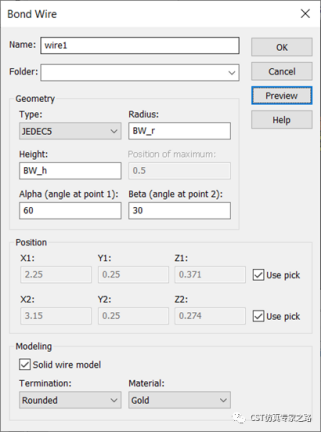

定义尺寸，可参数化：
完成：
F-solver频域求解器：

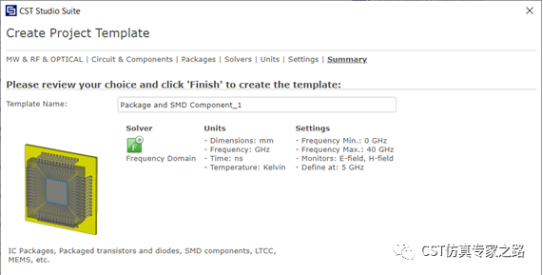

仿真使用模板：

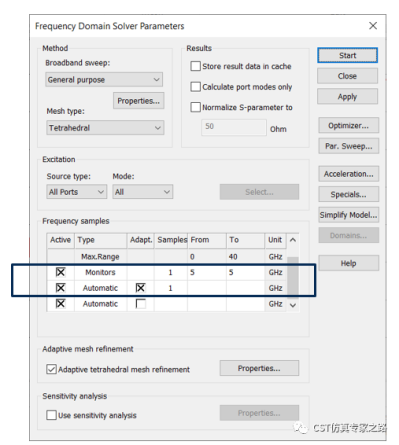

因为有一个场监视器，自动自适应频点会使用该频率和最大频率：

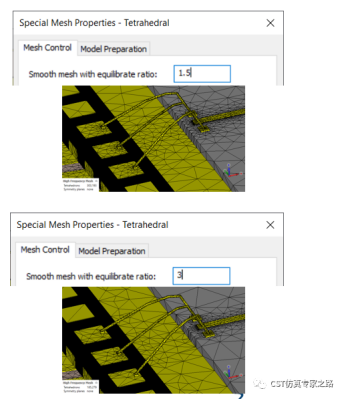

网格过渡比可适当调高，结果一样，提高效率：
该模型四面体网格185k，40GHz宽频，工作站跑不到十分钟，最大内存消耗10GB。
T-solver时域域求解器：

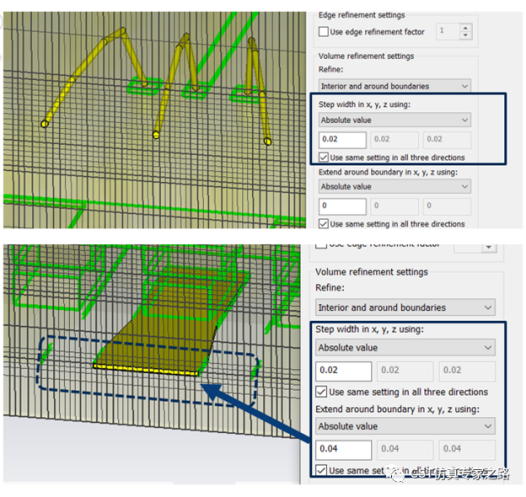

我们先对信号传输区域周围进行本地加密，也就是bond wire和PCB信号线周围：

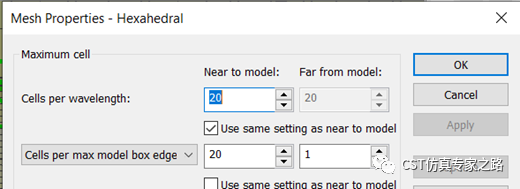

全局网格也可以适当增加：

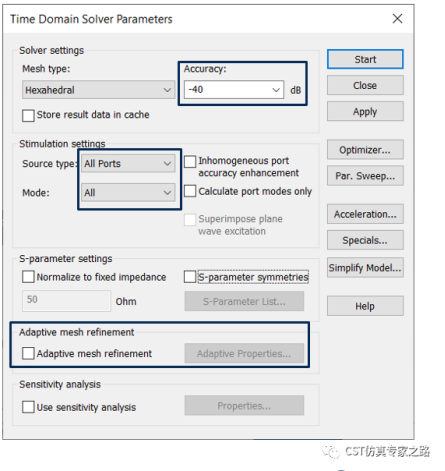

第一次我们先用默认设置，就是-40dB收敛，全端口，无自适应。

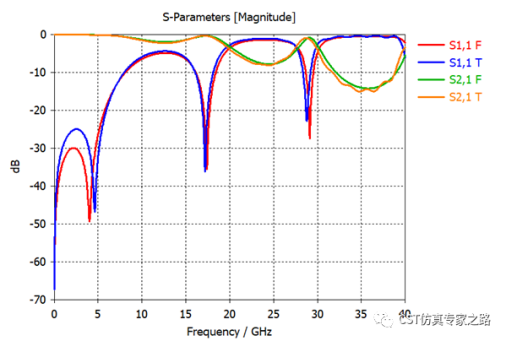

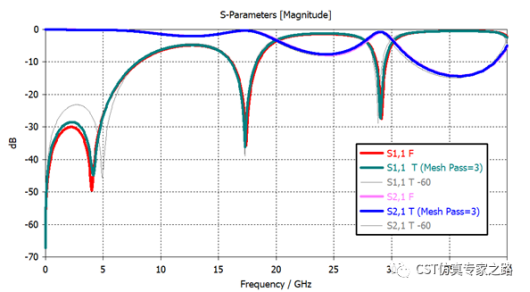

T和F第一次对比：
第一次的对比结果基本一致，用时都不到十分钟，一般这样的结果就够用了。

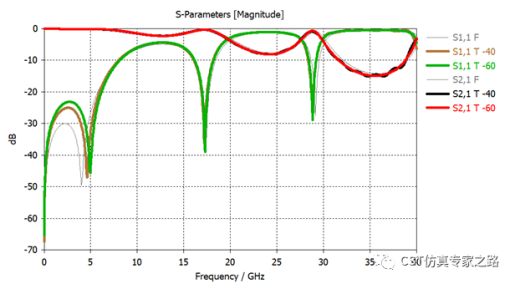

如果继续深挖，可以看到0-5GHz还有一点差别，不过考虑到以及是-20dB以下，很多时候这个差异是可以忽略。另外30-40GHz T-solver出现少量波动，可将收敛从-40dB提高到-60dB，仿真时间增加，结果对比更好。

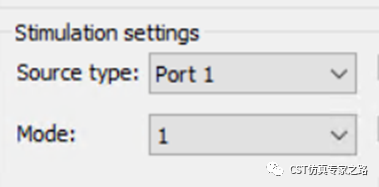

为了提高T-solver速度，比如前期为了快速看结果，可考虑只激励一个端口，虽然S参数不完整，但是快。

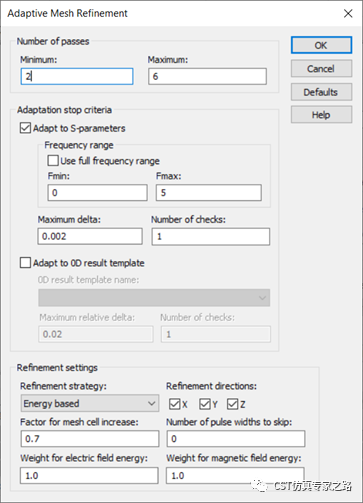

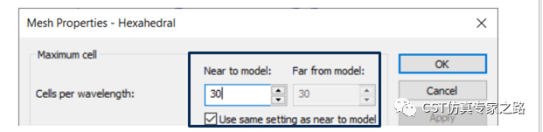

如果想把0-5GHz精确度继续调高，可考虑加密网格，这里我们用全局和自适应的组合方式加密网格：
T和F一致性就更好了：

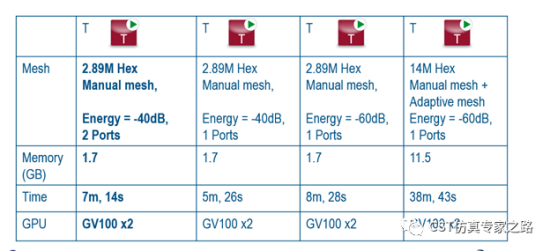

这里T-solver快速单端口计算时，2.89M网格，GPU加速只需要5分钟。在提高精度后，需要38分钟。
由于该模型比较简单，F-solver四面体并不吃力，虽然频带宽，但扫频效率还是很高的，所以该案例推荐F-solver，当然本案例T-solver也有优势，就是使用的内存非常少。如果封装复杂，尺寸较大，则更需要T-solver。

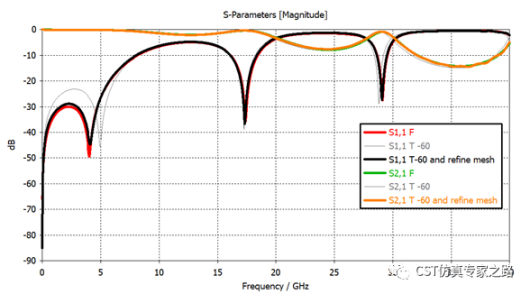

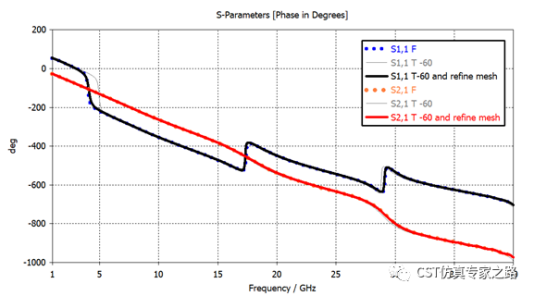

再展示一下T和F的精确对比：

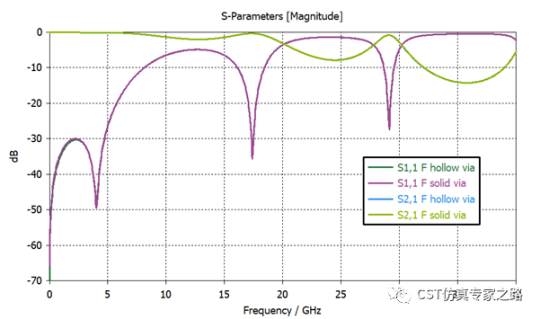

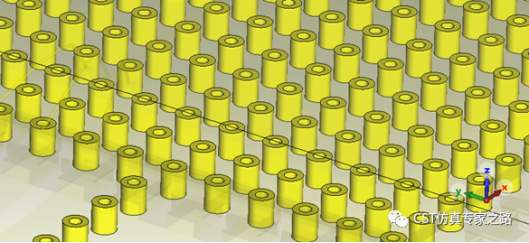

另外，可能有IC工程师习惯性把过孔做成空心，电磁仿真其实是没必要的，只会降低效率：
小结：
1） QFN封装T和F仿真均可，用户可选用不同的精确度和仿真时间。T和F结果可以对比的非常好，这样就增加我们对结果的信心。
2） T-solver适合宽频仿真，六面体能够处理更复杂的模型细节，内存需求小。
3） F-solver 可以提高速度，比如不用空心过孔，调整网格过渡比，或者是自适应的网格增加比例（本文没有展示，是可以提高效率的）。
4） QFN封装仿真就是几分钟的事情。
