网格质量设置建议
为了得到正确的结果，网格质量需要达到如下程度！
Simulation > Mesh
要保证仿真结果的准确性，设置Mesh时需要遵守几个条件。下面举个例子说明设置Mesh时需要考虑的几种情况。

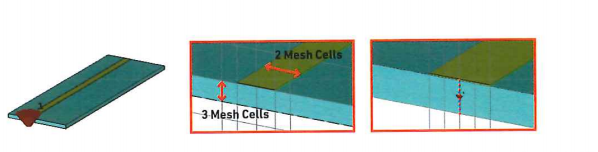

线(Line)宽度的方向上至少要有两个以上的网格，电介质厚度上至少要划分2~3个网格。贯穿离散端口的网格线至少要有一条。

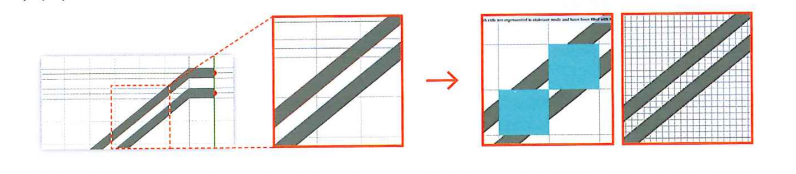

设计的微带线(Microstrip Line)，线和线之间至少要划分两个以上的网格。

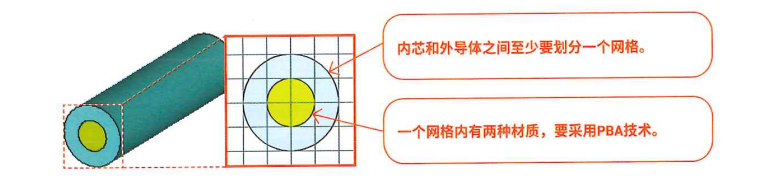

一个网格中包括两个以上的金属，整个网格将全部被金属填满。所以为了仿真分析的准确度，需要设置PBA,TST条件下合适的网格。 （请见Appendix的“04.Hexahedral Mesh章节!)想要了解CST价格，可咨询联系电话索取报价。
仿真结果的导出

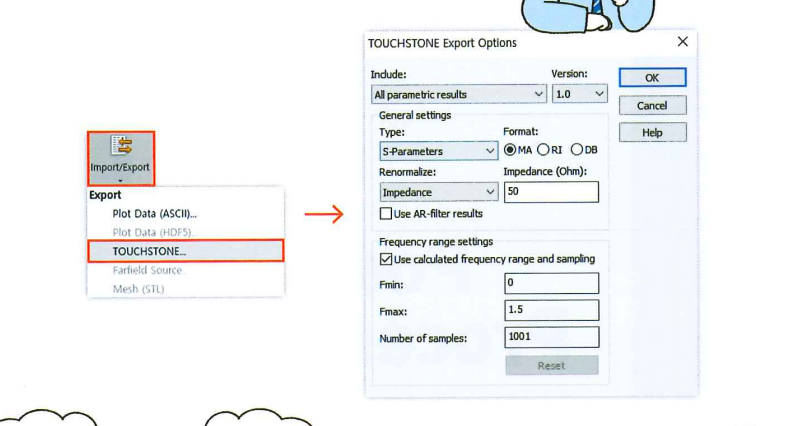

Touchstone文件的Export!
Post-Processing > Exchange > Import / Export
进行天线、滤波器、传输线等射频元器件的仿真后，将S/Y/Z-Parameters数据提取为TOUCHSTONE文件，用于RF系统设计和优化。并且通过该设置还可以导出ASCII、HDF5、2D/3D结果。
l Version2.0版本中可以对各端口模式指定单独的基准阻抗。
l Type可以选择S/Y/Z-Parameters。
l Format 可以选择MA (幅度/相位)RI(实数/虚数)和DB(dB scale的幅度/相位)。
l Use AR-filter results 提取采用AR -filter的仿真结果。
l Use calculated frequency range and sampling
使用仿真计算采用的频率范围和采样点来提取数据
使用自回归滤波器

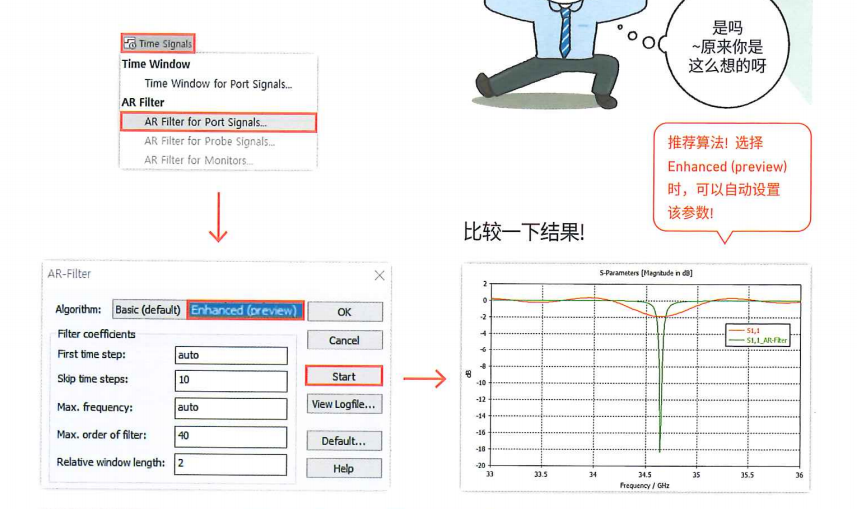

利用自回归滤波器(AR Filter)快速收敛Energy！
Post-Processing >Signal Post-ProcessingTime Signal > AR Filter for Port Signals
使用Time Domain Solver对高频电磁场进行仿真分析时，若Energy收敛不理想就无法获得准确的仿真结果。AR(Auto-Regressive)Filter基于Time Signal的之前输出和当前输入，采用预测系统输出的信号处理技术，预测Energy收敛的倾向性，可以快速获得最终结果。
【TIP】Max. order of filter
Order与AR-Filter的Sensitivity挂钩，仿真结构的复杂性相比选择更高的Order时，反而会出现不稳定的仿真结果需要注意这点！
使用去嵌入

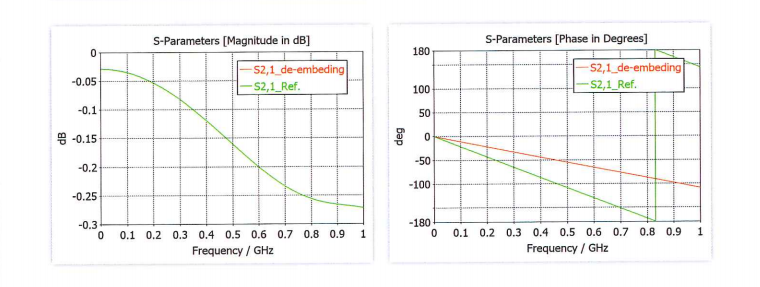

调整S-Parameter!
Post-Processing >Signal Post-ProcessingS-Parameter Calculations

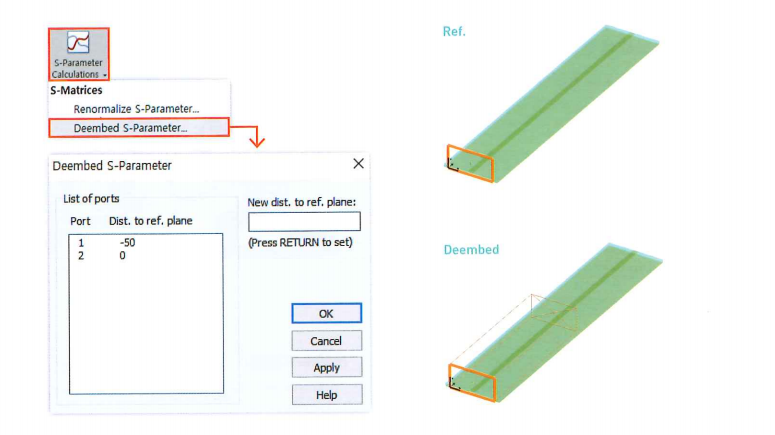

测量DUT(Device UnderTest)的S-Parameter特性时，会包括SMA连接器、传输线等FeedingNetwork。只查看所关注DUT的S-Parameter特性时，可以使用Deembed S-Parameter功能查看该参数。
