模态仿真是一种利用系统模态参数进行动态特性分析的数值仿真方法。通过模态仿真,可以识别和理解复杂系统的自然频率、阻尼比和模态形状等基本特性,从而预测系统在不同激励下的响应行为。模态仿真在多个领域中都有广泛的应用,包括工程设计和制造、汽车工业、航空航天工业、医疗领域、建筑工程以及计算机科学等。
模态是结构系统的固有振动特性,线性系统的自由振动可以被分解耦合为多个正交的单自由度振动系统,每一个模态都具有特定的固有频率、阻尼比和模态振型。这些模态参数可以通过计算或试验分析获得,用于评估机械结构在特定频率范围内的振动特性,以及在内部或外部各种振源激励作用下的振动响应。
模态仿真在故障诊断中也发挥着重要作用,可以帮助分析运行中的设备异常振动的原因,为故障诊断和维护提供依据。此外,在建筑声学等领域,模态仿真还可以预测结构对环境噪声的影响,以及外部激励对结构内部声场的影响。
进行模态分析是ABAQUS软件中常见的一种仿真类型,用于确定结构在固有频率下的振动模态和振动特性。以下是在ABAQUS中进行模态分析的一般步骤:
1. 创建模型:首先,需要在ABAQUS中创建要进行模态分析的结构模型。这包括定义几何形状、材料属性、约束条件和加载条件等。
2. 定义步骤:在ABAQUS中,模态分析通常作为静态分析的一种步骤来进行。因此,需要定义一个模态分析步骤。在步骤定义中,选择模态分析类型,并设置相应的参数,如求解器、模态数目等。
3. 设置频率范围:在模态分析中,通常会指定一个频率范围,用于确定结构的振动模态。可以设置要分析的频率范围,或者让ABAQUS自动计算频率范围。
4. 网格划分:对模型进行网格划分,确保模型几何形状和细节得到合适的表示,以便获得准确的模态分析结果。
5. 运行模拟:设置好模型、步骤、频率范围和网格划分后,可以通过ABAQUS的求解器来运行模态分析。求解器将计算结构的固有频率、振型和其他振动特性。

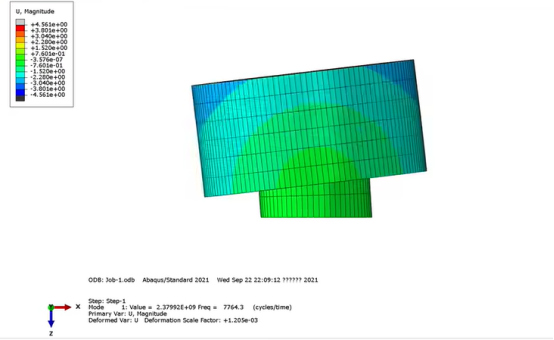

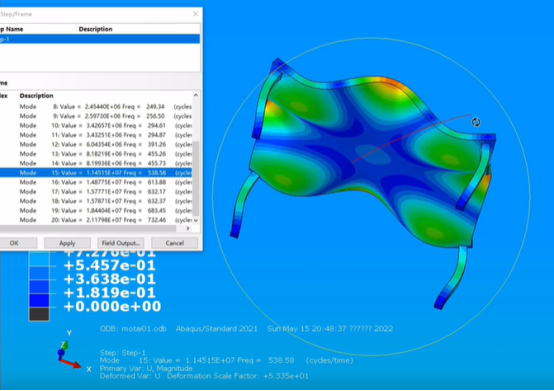

6. 查看结果:模态分析完成后,可以查看ABAQUS生成的结果文件,包括模态频率、振型和模态质量等信息。可以使用ABAQUS提供的后处理工具来可视化和分析结果。
以上是在ABAQUS中进行模态分析的一般步骤。具体的操作细节可能会根据具体的模型和分析要求而有所不同。建议在进行模态分析前,先熟悉ABAQUS的操作界面和相关功能,以便更好地完成模态分析任务。
