使用Curve生成3D图形
使用Curve生成3D Model!

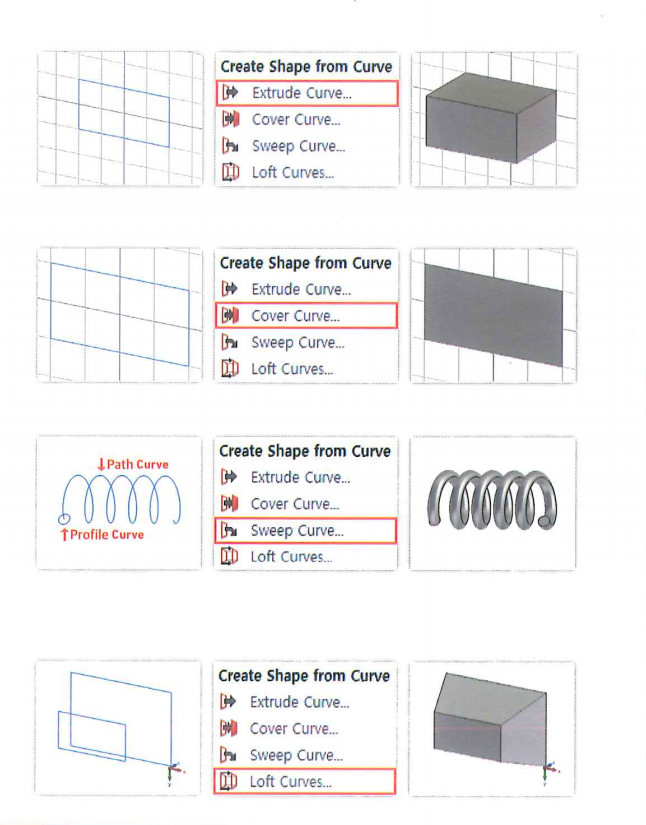

Modeling > Shapes > Create Shape from Curve
如036.使用Curve功能所述，不是说绘制Curve就在相应空间直接生成3D Model。那么怎样才可以将我们绘制的Curve转换成3D图形呢?
Extrude Curve
选中平面的Curve指定高度和材料，生成3DModel。
Cover Curve
选中平面的Curve，指定材料，生成Sheet。
Sweep Curve
将两个Curve中的一个Curve定义为路径(Path),另一个2DCurve被指定为其截面轮廓(Profile)然后生成3D形状。
Loft Curves
连接两个Curve并生成3D形状的功能。
CAD模型修复功能
Import的CAD Model修复方法

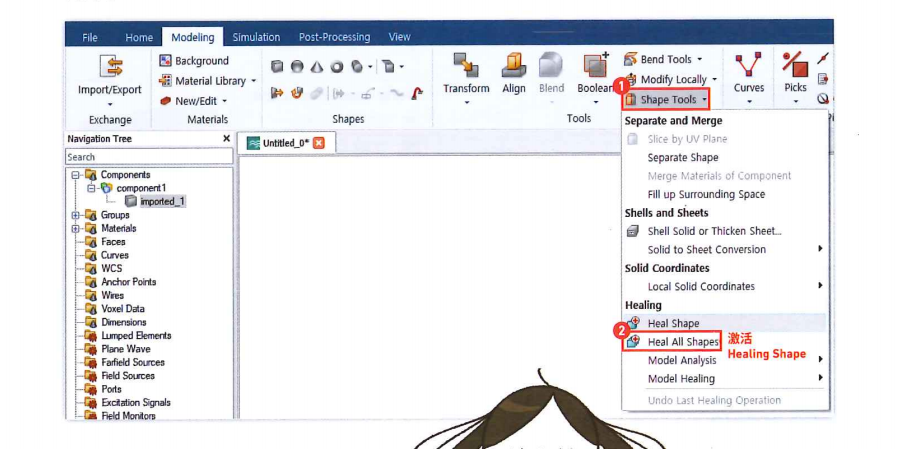

Modeling > Tools > Shape Tools > Heal Shape / Heal All Shapes

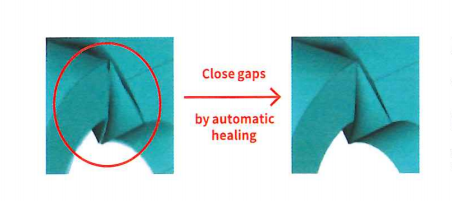

Healing是导入的CAD模型质量不太好的时候修复模型的功能。使用Healing功能，就可以将导入的有问题的模型变更成有效形状。
导入的CAD文件导致需要仿真分析的Model在网格剖分的过程中出现问题时(主要是F-Solver仿真分析时)，建议使用Automatically Healthe Shape功能。设置方法如下图所示。
采用结构剖分网格技术的Solver(F-Solver,I-Solver等)应用上，将Mesh或Matrix进行分割的过程中发生问题时，作为解决方法之一推荐使用Healing功能。
使用Model的修改功能
3D Model的调整方法
Modeling > Tools > Modify Locally > Modify Face
完成3D Modeling创建后有些部分还需要调整怎么办?这时候就可以使用Modify Face功能使用ModifyFace功能时，需要通过Pick Face提前选择需要修改的面。使用该功能可以调整所选择面的尺寸，也可以移动到特定位置，还可以删除其特征。下面举个例子来说明。

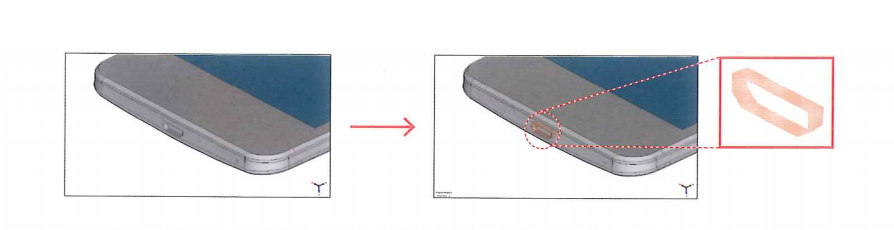

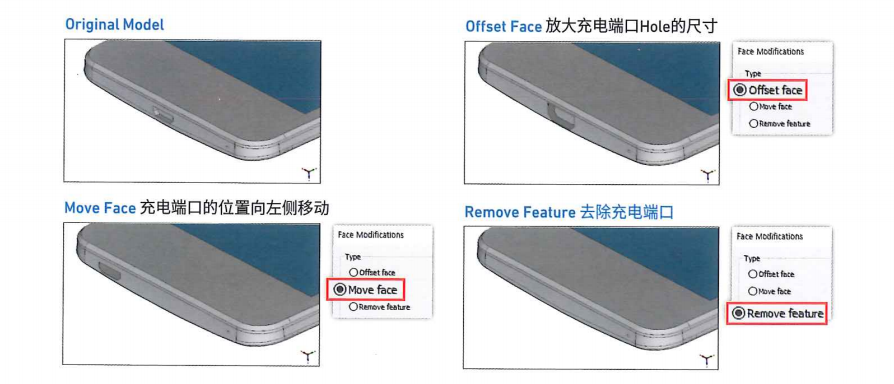

如图所示，假设需要变更手机模型底部充电端口处的结构。如前所述，通过Pick Face选择需要修改的面。主要功能有0ffset Face、Move Face、Remove Feature。下面列出了这些功能的应用案例。
【TIP】还记得数字输入栏里也可以输入变量吧?(请见09.保存变量的Parameter List) Modify Face功能也支持使用变量。
设置频率
设置仿真需要的频率范围!Simulation > Settings > Frequency

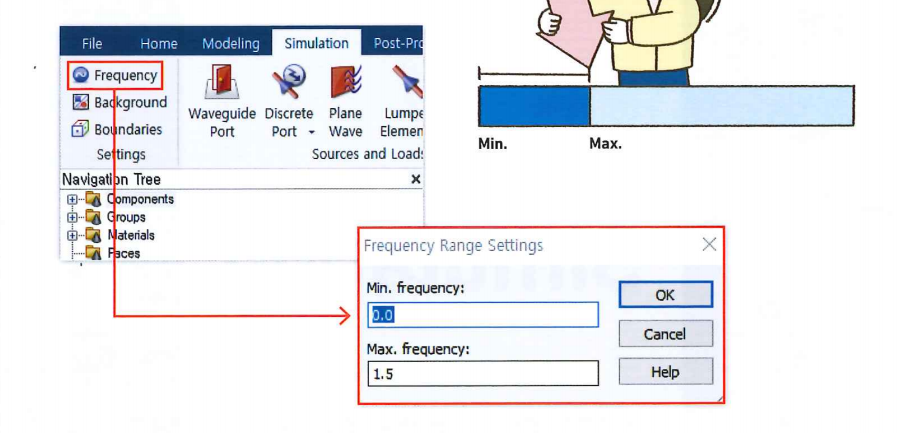

点击Simulation Tab的~Frequency图标，打开仿真频率设置窗口。
Min.frequency: 仿真频率带宽的起始频率
Max.frequency: 仿真频率带宽的截止频率
在用户设置的Min.frequency~Max frequency范围内进行仿真分析。
【TIP】有些仿真分析条件取决于频率范围
采用T-Solver进行仿真时，Excitation Signal长度和频率范围有关。频率范围不同，默认的Default Gaussian Pulse长度不一样。
根据Max.frequency对应的波长来计算每波长划分的网格数，从而得到Maximum Mesh Cell的尺寸，所以根据所设置的频率来决定最大网格尺寸。
Open(add space)条件下的Boundary (计算区域)，默认以Frequency Range的中心频率为准，边界距离仿真模型的距离为波长的4。因此，仿真空间的尺寸大小取决于所设置的频率范围。
