使用Extrude功能
拉伸指定表面的方法!
Modeling > Shapes > Extrude Face

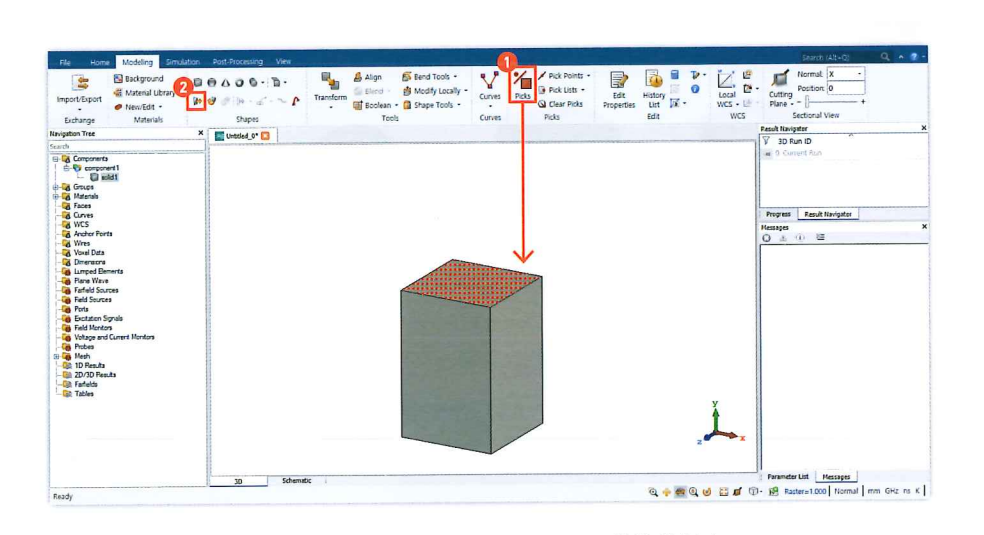

拉伸已存在的物体表面时，可采用Extrude功能。需要先通过Pick Face选择需要拉伸的物体表面，然后才会激活Extrude功能。

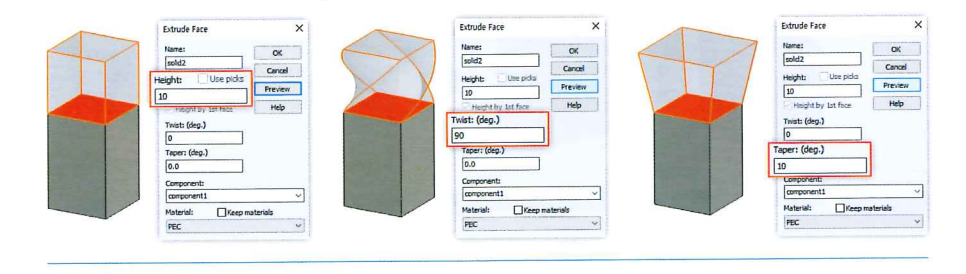

在Extrude对话框中，在Height一栏输入数值，指定所需拉伸的长度。
【TIP】设置Extrude时还可以利用Twist、Taper等功能。
使用Bending功能
应用Single/Multi Layer Bend！
Modeling > Tools > Bend Tools > Bend Shape
Modeling > Tools > Bend Tools > Bend Layer Stackup
通过CST中的Bending功能，可以将薄片弯折(Bending)到其他Model上，但前提条件是两者要相切。尤其是存在Multi Layer组成的Model时，通过Bend Layer Stackup功能可以-次性完成多层结构的Bending，有助于各种模型的Bending操作。

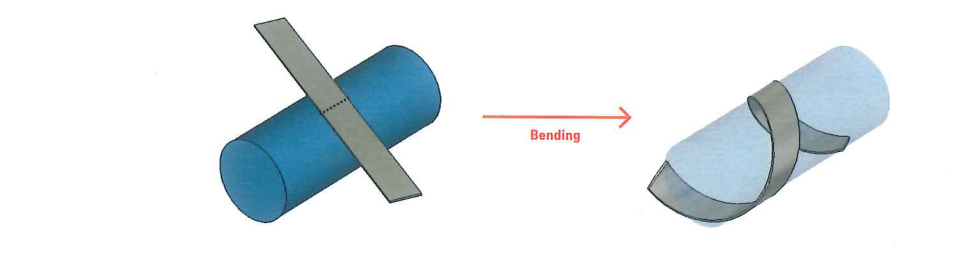

Single Layer Bending 对一个薄片进行弯折时，需要确保薄片与其下方的圆柱形物体相切，再进行Bending操作。

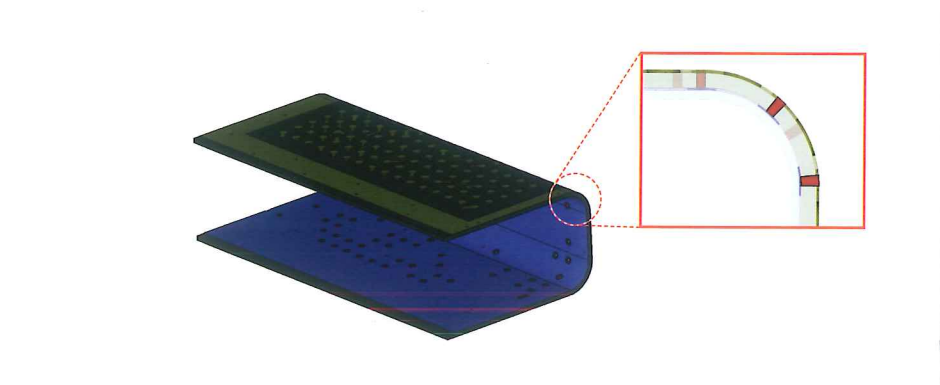

Multi Layer Bending 对Multi Layer进行弯折时，可以一次性完成对所有Layer的Bending操作。当然，也可以逐一对每层进行弯折，若使用BendLayerStackup功能，不仅有助于提高效率，还可以对准所有Layer的末端长度进行Bending。同样，也需要先确保多层结构与基台相切。
使用Cylindrical Bend功能
使用虚拟的圆柱体来弯折模型！
Modeling > Tools > Bend Tools > Cylindrical Bend

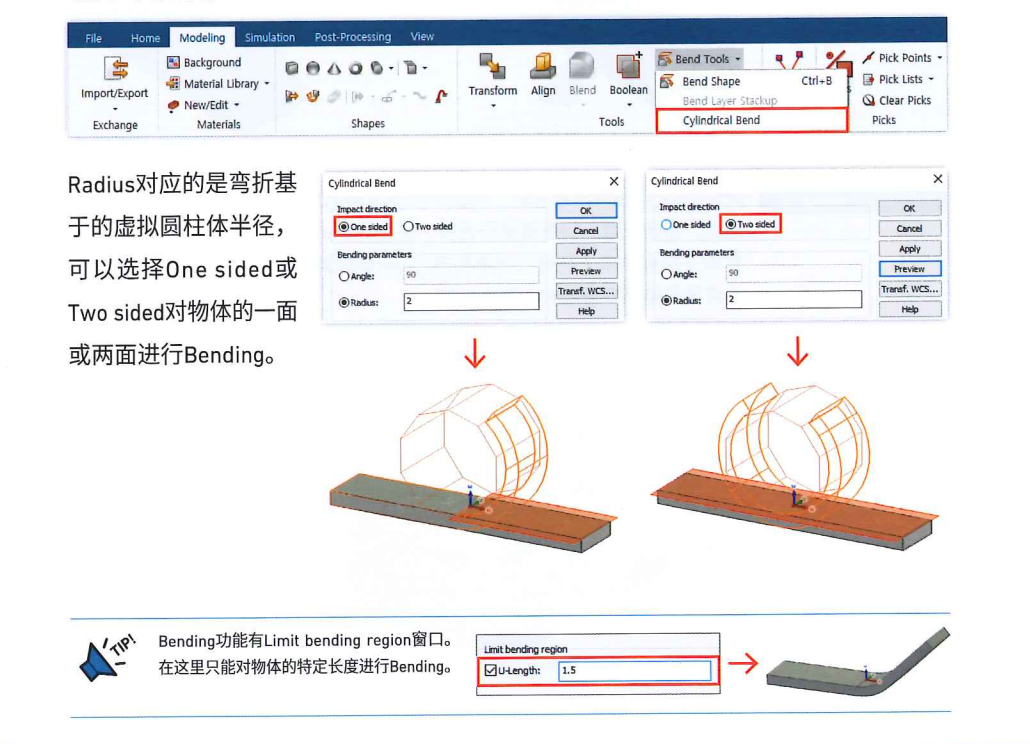

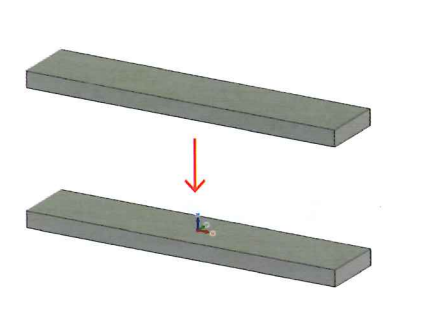

在Cylinder上进行物体的弯折时，可以使用虚拟的Cylinder形态。使用虚拟的Cylinder时，需要Bending的图形面之上对齐(Align)U/V/W局部坐标。 (此时W轴设定为Model的垂直方向，U轴设定为弯折的方向。)
轴设置完成后，选中需要进行弯折的物体，再激活Cylindrical Bend。
由3D Model生成Cavity
利用Shell Solid and Thicken Sheet！
Modeling > Tools > Shape Tools > Shell Solid or Thicken Sheet

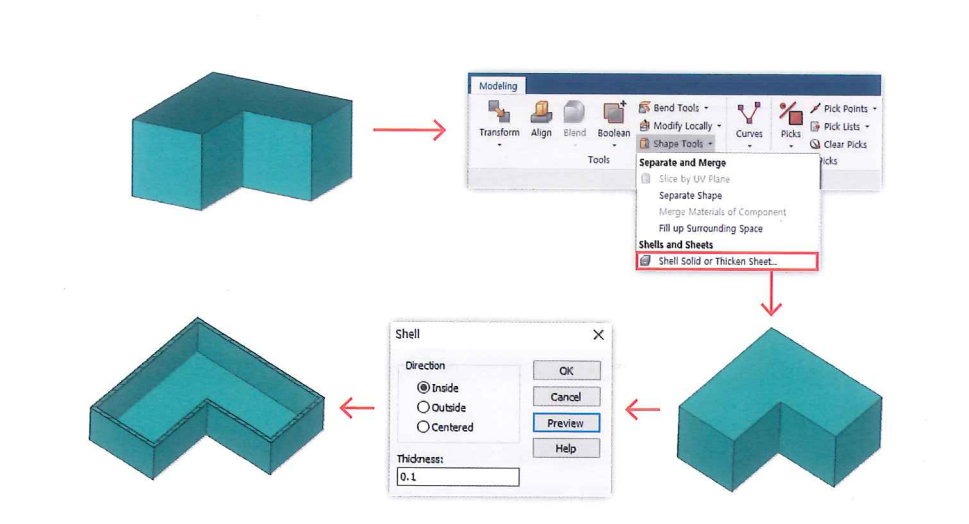

打造Cavity结构或波导这类空心模型的最有效方法是什么呢?我们来看一下利用ShellSolidorThickenSheet打造Cavity的方法。如下图所示，要将任何模型内部掏空成Cavity;首先选中该物体，然后激活Shell Solid or Thicken Sheet功能，就可以实现空腔的形状。
Direction 在Cavity厚度方向的设置上以物体的外围为基准构成在内部(nside)、外部(0utside)还是中心(Centered)的设置。Thickness一栏设置Cavity壁的厚度。

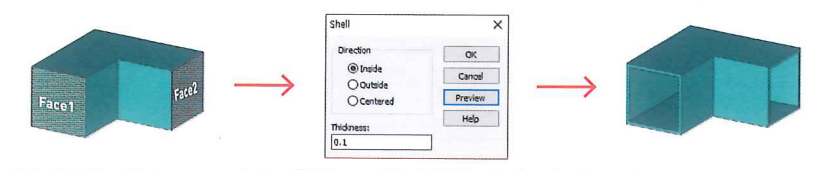

【TIP】1、通过Pick功能选择指定的面之后激活Shell Solidor Thicken Sheet时，包括该面在内的整个模型被掏空。
2、Shell Solid or Thicken Sheet; 在非3D模型的Sheet结构上激活此图标时，则是给Sheet结构赋予厚度的ThickenSheet功能会被激活。(请见034.由Sheet结构生成3D Model)
