建立边界区域
abaqus软件将自动创建自适应网格边界区域
l一个模型的外观，
l不同自适应网格域之间的边界，或
l自适应网格域和非自适应域之间的边界。量
默认情况下，模型外部的边界区域将是拉格朗日的，因此边界区域遵循材料、载荷、边界条件等。将保留他们的拉格朗日解释。不同的自适应网格区域之间的边界区域总是拉格朗日量:没有材料可以流过这样的边界区域。当模型包含多个并行域时，会应用额外的约束(请参见Abaqus软件中的并行执行)。在这种情况下，边界区域是nonadaptive的:没有材料可以流过边界区域，在这个边界上的节点被约束，以准确地移动与底层的材料在各个方向。自适应网格域和非自适应网格域之间的边界区域总是非自适应的。唯一的例外是，如果欧拉边界区域定义在自适应网格域和非自适应域，包括基于位移的无限元素之间的边界上。在这种情况下，边界上的节点表现为欧拉边界区域(参见本节前面介绍的欧拉边界区域的描述)，边界节点处的网格运动可以使用空间网格约束来约束。
两种不同材料之间的边界永远不会“流过”网格;这样的物理边界总是与拉格朗日边界区域或非自适应网格边界相关联。

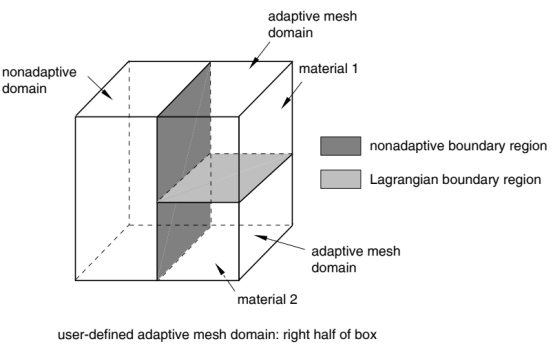

数字i显示了一些将由Abaqus软件自动创建的边界区域。在本图所示的模型Abaqus软件将用户定义的自适应网格区域拆分为两个自适应网格区域，因为原始区域由两种不同的材料组成。
图1:网格域的自动分割和边界区域的创建。
除了Abaqus软件自动创建的边界区域外，还可以通过定义曲面、边界条件和载荷来创建拉格朗日、滑动和欧拉边界区域，如本节后面所述。
几何特征
许多模型包括不同的几何扭结，其形式为几何边缘或角。这通常是不可取的，以执行自适应网格跨越这样的几何特征，除非他们变平。一旦一个几何特征没有变平，它通常是最好的，如果该特征是停用，使自适应网格将发生跨越它。当自适应网格域发生大变形时，这种情况尤其明显。

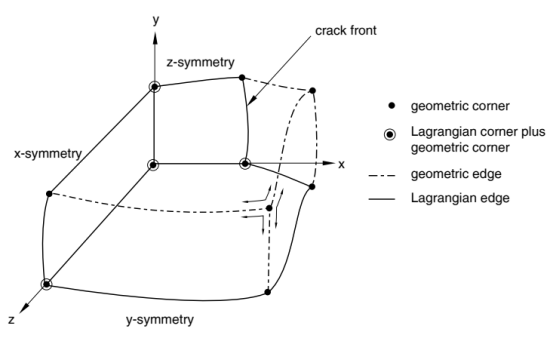

中的自适应网格划分算法显式将尊重拉格朗日和滑动边界上的几何特征。在三维空间中，几何特征由边和角组成(见图2)，而在二维空间中，它们只由角组成。如果几何边缘与拉格朗日边界区域的边缘重合，几何特征的存在对边缘的处理没有影响:材料不能垂直于拉格朗日边缘流动。
图2：带有裂纹的实心块体上形成的几何特征。
几何特征不检测或跟踪欧拉边界区域，因为它们通常是没有物理意义的。
输出选项可用于查看几何边和角的形成-见Abaqus软件中Allete自适应网格的输出和诊断。
控制几何边缘和角点的检测
几何特征最初被识别为边界区域上的边，其中相邻单元面法线之间的角度大于初始几何特征角度，0，(o°≤0)<180“).见图3。初始几何特征角度的默认值为0=30°。
图3：几何特征的检测和停用。
您可以更改将用于识别几何特征的角度值。设置0,=180°将确保在自适应网格域的边界上不形成几何边或角。
输入文件用法:
*自适应网格控件，名称=名称，
初始特征角=0
ABAQUS/CAE用法：STEP模块:其他->ALE自适应网格控件->Create:name:name，初始特征角:0，
