适应性技术
在本节中：
l关于适应性技术
l自适应网格划分
l自适应再分配
l网格到网格解决方案映射
关于适应性技术
展品：Abaqus/Standard Abaqus/Explicit Abaqus/CAE
参考资料：
l关于Allete自适应网格划分
l关于自适应重新网格化·网格到网格解决方案映射
l*自适应网格
l理解自适应网格重划分
概述
模型的次优网格划分导致的有限元离散化可能会限制您以合理的CPU成本获得足够的分析结果的能力。本节概述了Abaqus软件中可用的自适应技术，这些技术可以帮助您优化网格，从而在控制分析成本的同时获得高质量的解决方案。术语"自适应性"反映了Abaqus软件用于调整网格以满足分析目标的自适应或解决方案依赖过程。
选择自适应技术
Abaqus软件提供三种自适应技术：任意拉格朗日-欧拉(简写)自适应网格划分;可变拓扑自适应重新网格划分;以及网格到网格解决方案映射，以支持重新分区分析。表一显示，自适应技术可按
l他们的适用性，以实现特定的目标，无论是精度或控制网格变形;
l它们对网格定义的影响，无论是通过平滑单个网格还是通过生成多个不同的网格，
l当分析步骤发生适应性时。

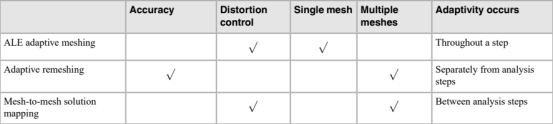

表1：适应性技术的特点。
Allete自适应网格划分
任意拉格朗日-欧拉(简写)自适应网格划分提供了对网格变形的控制。Allete自适应网格划分使用在分析步骤中逐渐平滑的单个网格定义。Allete自适应网格划分仅适用于Abaqus/standard中的有限应用，而更普遍地适用于Abaqus/Explicit中。术语Allete意味着一个广泛的分析方法，从纯粹的拉格朗日分析，其中节点的运动对应于物质的运动，到纯粹的欧拉分析，其中节点保持在空间中的固定。
材料在元素中“流动”典型的Allete分析使用这两个极端之间的方法。Allete特性不同于Abaqus/Explicit中的欧拉分析功能，后者在欧拉分析中进行了描述。
您可以使用自适应网格来控制大变形或材料损失的情况下，元素失真。图/说明了在体积成形模拟中自适应网格划分限制网格变形的情况。

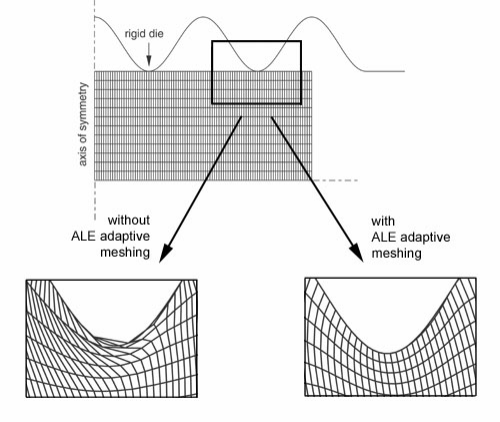

图1：使用Allete自适应网格划分来控制单元变形。与其他自适应技术不同，自适应网格化操作在原始网格定义上，因此，仅当单个网格在模拟期间有效时才有用。通过对网格节点的平滑来适应网格。这种平滑通常在分析步骤中频繁应用。Allete自适应网格划分只需要一个分析作业。查看关于Allete有关详细信息的自适应网格划分。
自适应网格重构(可变拓扑自适应性)
自适应网格重划通常用于精度控制，尽管在某些情况下它也可以用于失真控制。自适应网格重划分过程涉及多个不同网格的迭代生成，以确定整个分析过程中使用的单个优化网格。自适应网格重划分仅适用于Abaqus/CAE提交的Abaqus/Standard分析。自适应重新网格化的目标是获得满足您设置的网格离散化误差指示器目标的解决方案，同时最小化元素的数量，因此，您的分析成本。您可以使用自适应重新网格化来获得在解决方案成本和所需精度之间提供平衡的网格。图2演示了一个案例，在该案例中，自适应网格重划分通过有针对性的网格细化提高了圆角周围应力结果的质量。

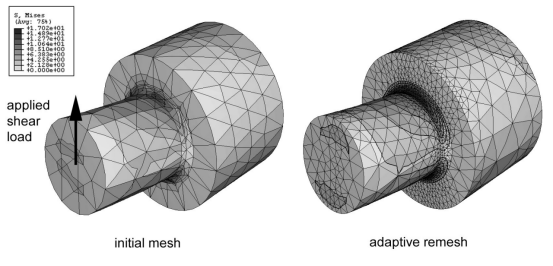

图2：使用自适应网格重划分来提高应力结果的质量。
自适应网格重新划分涉及一个迭代过程，以确定在分析中使用的单个优化网格。在Abaqus/CAE中控制迭代过程和网格重划分。每个连续的分析工作覆盖相同的模拟历史时间段，但使用不同的网格。自适应网格重划分过程完成后，一个网格和一个分析作业就代表了您的整个分析历史。参见关于自适应重划分和理解自适应重合。
网格到网格解决方案映射
网格到网格的解决方案映射仅在Abaqus/Standard中可用。在发生大变形的情况下您可以使用此技术通过替换网格并继续分析来控制元素变形。图3说明了将解决方案映射与新网格结合使用的情况，以克服与元素失真相关的困难。

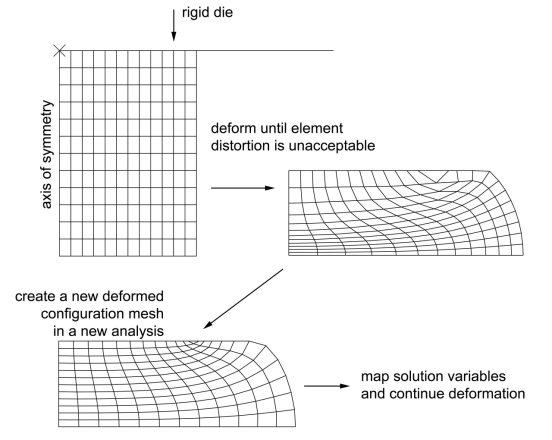

图3：使用网格到网格的解决方案映射作为重新分区技术的一个组成部分。
网格更换，或重新分区，涉及到创建多个Abaqus软件工作，其中每一个代表在不同的，连续的模拟历史时期的模型的配置。当单个网格在模拟期间无法有效时，您可以使用网格替换。初始配置后的每个网格反映了模型的依赖于解决方案的变形配置。因此，使用网格替换的分析是顺序相关的，ABAOUS使用网格到网格的解决方案映射来将解变量从一个分析传播到下一个分析。与自适应网格化相反，每个网格替换作业都代表整个分析历史的一个组成部分-没有一个网格和一个分析作业代表整个分析。有关详细信息，请参见网格到网格解决方案映射。
