稳态检测标准采样
为了确定是否达到稳定状态，计算稳定状态检测“标准”，它表示当材料沿着主方向通过给定位置时，工件横截面上感兴趣的变量的平均值。这个位置被称为出口平面，通常与工件通过的最后一个刚性成形工具(如轧辊)的位置一致。根据定义，出射面的法线与主方向一致。 范数采样的时间间隔取决于是否以欧拉或拉格朗日方式建模的滚动分析。
拉格朗日分析中的抽样
在基于拉格朗日的分析(可能包括在拉格朗日域上使用的自适应网格)中，当每个单元的尾部控制节点通过出口平面时，计算稳态范数。图2说明了控制节点定义。

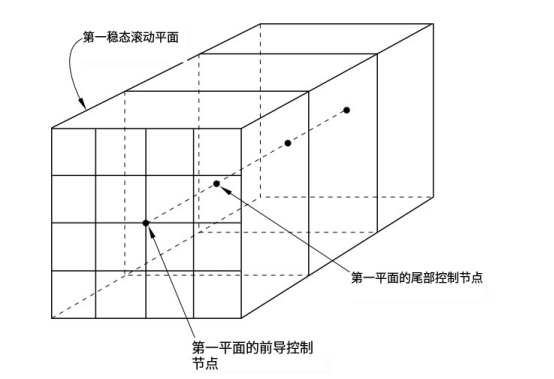

图2:控制节点定位。
因此，范数采样的时间周期是基于元件平面与出射平面相交的频率。为了输出目的，假定在连续控制节点通过出口平面的时间之间，范数的值保持不变。
欧拉分析中的抽样
欧拉分析采用控制体积方法，其中材料从流入欧拉边界绘制，并通过流出边界被推或拉出。在工件上定义自适应网格域，并定义滑动边界区域来模拟工件和成形工具(如滚子)之间的接触。有关自适应网格划分技术的详细信息，请参阅关于Allete自适应网格划分。当材料通过出口平面移动时，网格保持相对静止。因此，采样之间的时间周期是基于材料通过出口平面的移动进度。为了以与拉格朗日情形相一致的方式确定一个时间周期，取样周期是通过将工件的特征元素长度除以物料流动的速度来确定的这段时间大致是材料通过典型尺寸元素所需的时间。
稳态检测规范定义
如果单个标准值在三个连续平面上的相对变化不超过公差，则认为该标准已达到稳定状态。您可以在定义稳态标准时提供标准公差，或者通过Abaqus软件/Explicit选择公差的默认值。可以通过请求下面定义中列出的标识符来输出规范。
等效塑性应变范数
平面单元的塑性应变范数定义为平面上每个单元的等效塑性应变与单元体积的乘积之和，然后除以平面上单元的总体积。这个范数提供了平面等效塑性应变的加权平均值等效塑性应变范数的标识符是SSPEEO。
传播规范
名单元平面的扩展范数计算为该平面横截面的最大面积惯性矩。在确定扩展范数时，然素平面的横截面是通过将法线与主方向重合的单元面投影到出口平面上来确定的。后确定截面的形心在截面的原始主轴方向上的面积惯性矩。价差标准的标识符是SSSPRD。
力范数
力范数的计算是通过在采样点之间的时间段内，在一个成形工具，如出口的刚体参考节点处的力的大小的平均值。您提供刚体参考节点和力方向。力标准的标识符是SSFORC。
扭矩标准
通过在采样点之间的时间段上平均在成形工具的刚体参考节点处的扭矩的大小来计算扭矩范数，例如出口辊。您提供刚体参考节点和扭矩方向。扭矩规范的标识符是SSTORO。
