稳态检测
产品：Abaqus软件/显式
参考资料：
关于输出
*稳态检测
*稳态标准
概述
稳态检测：
l 可用于检测准静态单向Abaqus软件/Explicit仿真中达到稳态条件时的时间，然后终止仿真;
l 可用于输出在跟踪单向Abaqus软件/Explicit仿真过程中有用的量;以及
l 仅适用于三维分析。
介绍
许多类型的单向工艺用于将预成型的形状转换为更适合进一步加工的形状。最常见的例子是轧制、拉丝和挤压工艺。由于过程通常在低速下进行，显式的动态过程，如在Abaqus软件/显式常用于模拟准静态的过程。分析通常包括一个工件，该工件被任意数量的辊或其他成形表面沿一个主要方向成形为所需的形状。成形曲面通常采用刚体模型对于滚动仿真，刚体参考节点通常定义在滚动体的中心。工件的网格通常是挤出的0并且可以由多层材料构成。当工件通过成形表面时，形状最终达到恒定状态。工件离开最终成形表面的位置被称为出口平面，通常与最终成形表面的刚体参考节点对齐一旦达到这个恒定的形状，分析就被认为达到了稳定状态。在此稳态条件下的最终成形表面上的力和扭矩也达到恒定值或关于恒定值的振荡。一个显着的节省计算可以实现通过检测稳态条件和停止分析或者立即或一旦稳态横截面的进展超出出口平面的位置称为切割平面。
网格要求

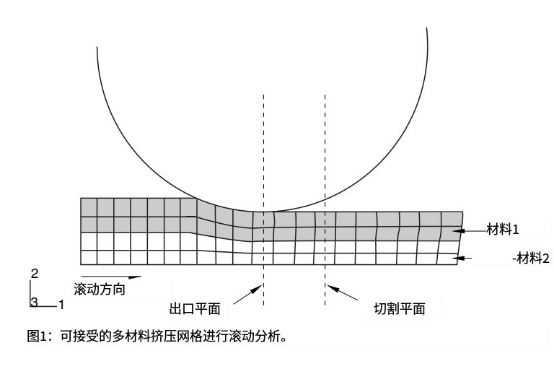

工件网格需要满足一定的使用条件，才能具有稳态检测能力。首先，网格在主方向上必须是拓扑规则的。换句话说，网格应该由多个单元平面组成，每个平面都与相邻的前、后平面相似，因为它包含相同数量的单元，并且在横截面中具有相同的单元拓扑结构。此外，平面中的每个元素都连接到引用相同材料和截面属性的前导平面和拖尾平面中的元素。因此，允许使用多种材料和截面属性的网格，但是主方向上的任何一行元素必须是相同类型的，并且必须引用相同的材料和截面属性(见图1)。
