用最小二乘近似平滑单个裂纹面的法线
在非局部应力/应变平均的基础上获得预测的裂纹扩展方向后,在默认情况下,使用多项式的移动最小二乘近似,以进一步平滑的裂纹法线。最小二乘近似适用于沿裂纹前沿满足损伤起始标准的元素中的各个小面的法线,如图11所示。这种近似提供了一个更光滑的裂纹表面 (如图12所示),导致更准确的裂纹扩展方向。

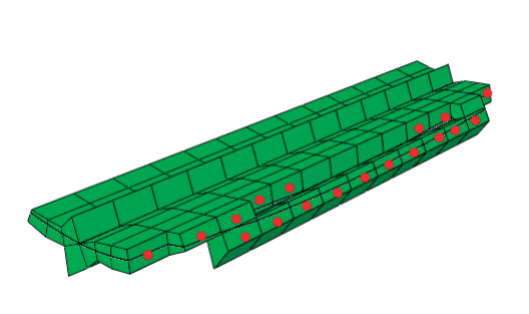

图11:沿裂纹前沿的裂纹法线平滑所涉及的裂纹元素。
图12:光滑的裂纹表面。
您可以对移动最小二乘近似使用线性、二次或三次多项式近似来平滑裂纹法线。您可以指定多项式中的项数。您还可以禁止最小二乘近似值。在这种情况下,预测的裂纹扩展方向确定仅基于非局部应力/应变平均。
输入文件用法:
使用下列选项之一
损伤起始,N聚=4
损坏初始化,NPOLY=7(默认值)
损伤起始,N聚=10
损伤起始,NPOLY=0(抑制)
Abaqus/CAE使用方法:
在Abaqus/CAE中不支持使用最小二乘近似来平滑裂纹法线。
裂纹法向光顺所涉及的元素的限制
在分析开始时,您可以选择在移动最小二乘近似中包括或排除单元中预先存在的裂纹面,以获得裂纹扩展方向。在分析期间,您还可以限制最小二乘近似中涉及的元素。你可以设定最大允许的差值(以度为单位),在此以下,裂缝面的法线包括在移动最小二乘近似中。默认值为70°。
输入文件用法:
使用以下选项包括预先存在的裂纹面的法线:
损伤初始化,不光滑=是(默认值)
使用以下选项排除预先存在的裂纹面的法线:
损伤起始,最小未损坏
使用以下选项通过设置最大允许差值(以度为单位)来限制所涉及的元素
*损伤起始,角度
Abaqus/CAE使用方法在Abaqus/CAE中不支持限制裂纹法向平滑所涉及的元素
损伤演化
损伤演化规律描述了一旦达到相应的起始标准,内聚刚度退化的速率。描述损伤演化的一般框架是概念上相似的,用于基于表面的内聚行为(接触内聚行为)的损伤演化。
个标量损伤变量,D,代表平均总损伤的裂纹表面和裂纹元件的边缘之间的交点它最初的值为0。如果损伤演化为蓝本,D单调演变从0到1时,进一步加载后,开始的损害。损伤对正应力和剪应力分量的影响
输入文件用法:
使用以下选项指定损伤演化规律
*损伤演化
组合选项*损伤演化,类型=能量,软化=指数不推荐与XFEM一起使用。
温馨提示:
此文档为达索官方英文文档翻译,尽管我们已经尽力确保准确性,但在翻译过程中可能会有一些错误或细微差别。如果想要了解官方原版,可联系客服进行索取。
