工厂室内电磁环境分析 --- 信道冲击响应CIR，自动导引运输车AGV

本期我们再介绍一个自带案例，分析工厂里面移动的运输车与路由或基站之间的信道情况。之前写过信道相关的简单案例：



 仿真实例078：MIMO系统与环境分析  --- 信道冲击响应CIR，混合TLM+A求解器



所以本案例更专注于工厂的建模与电磁材料，以及信道仿真常见的没有结果的问题。

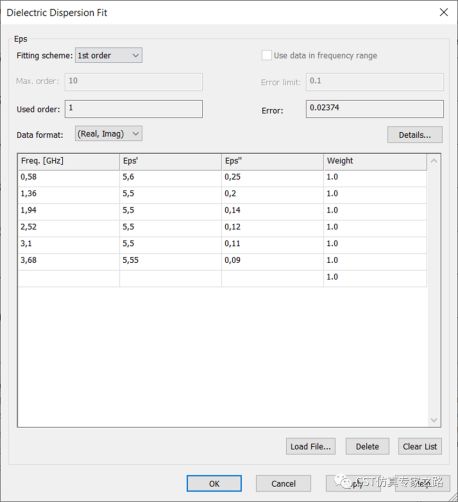

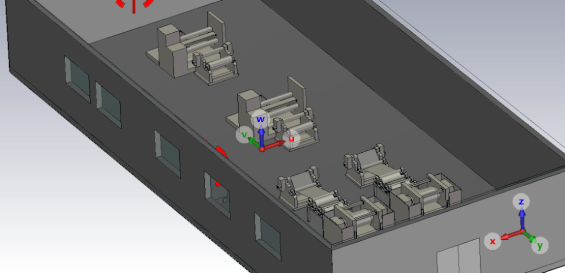

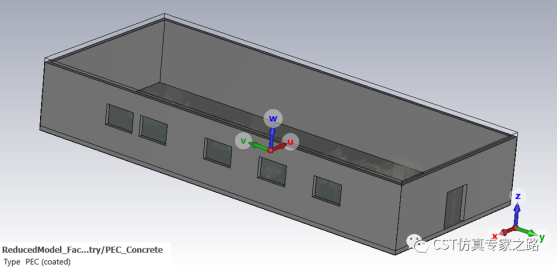

我们先看建模，墙和地面时涂层PEC，涂层是自定义的介电材料，表示1年新的混凝土：

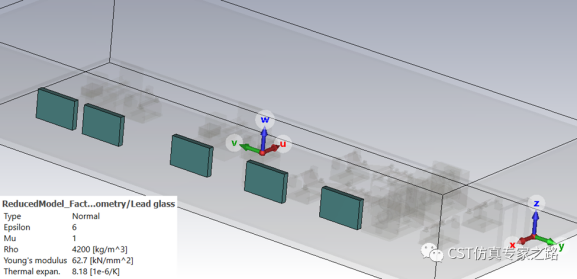

窗户玻璃是介质：

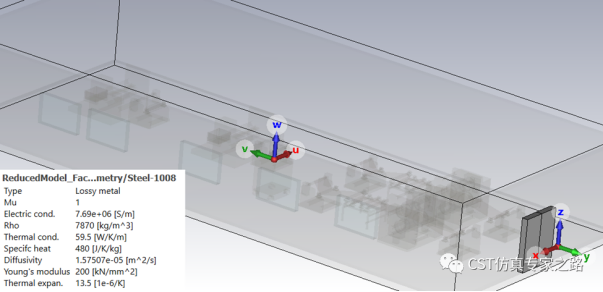

门是钢材料：

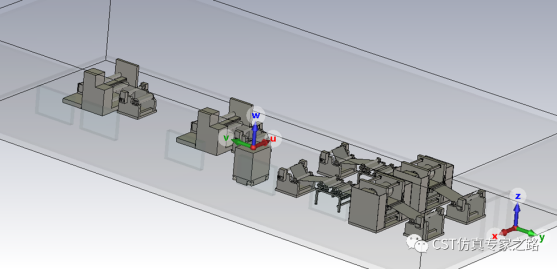

其他设备是PEC：

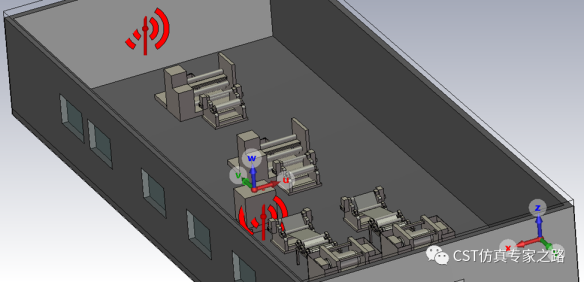

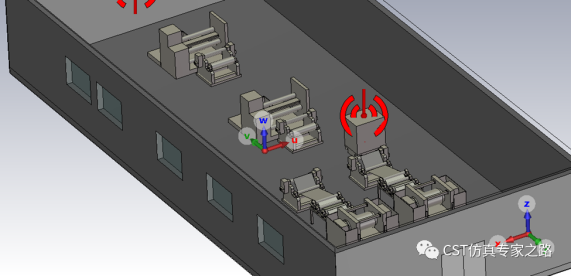

运输车上面带个远场源，参数化位置：

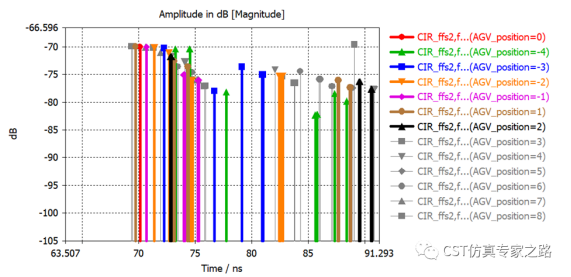

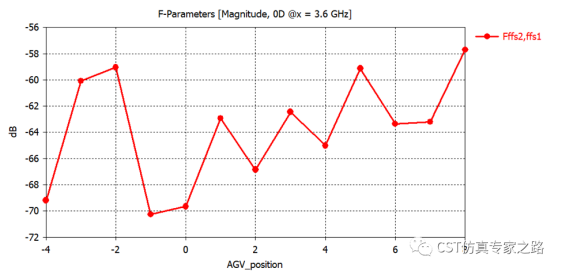

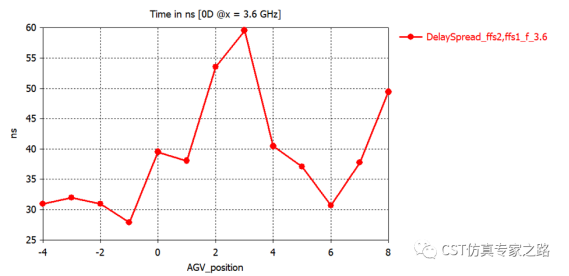

参数扫描获得不同位置的信道信息：





















如果我们将运输车的天线放在背面，这样和墙上的天线之间没有直接的射线，就可能导致没有结果：

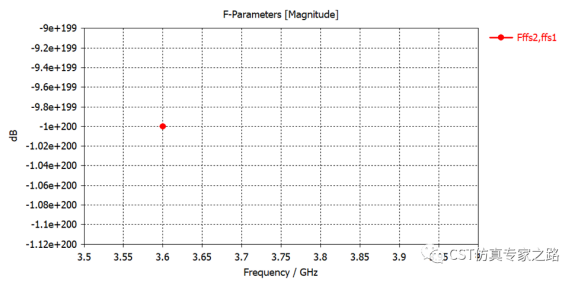

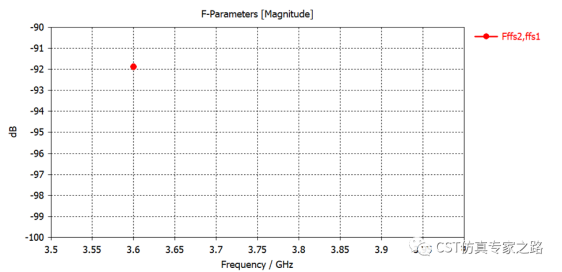

F参数为零：







信息栏里面有提示：

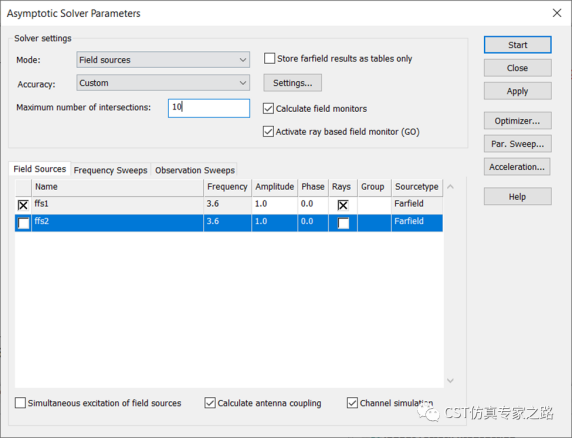

解决方式可能有很多，比如调整天线位置，增加求解器中的反射数量，增加射线数量等等。

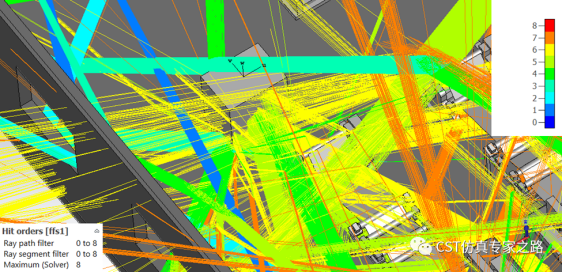

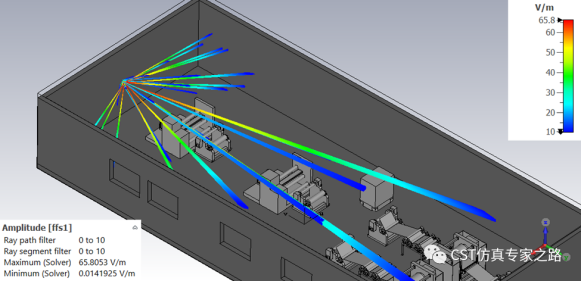

就可以看到结果了：













小结：

１.  有时候信道分析没有结果，可以查看是否有提示“没有射线抵达”。检查模型的反射机制、天线位置，尝试增加求解器中的反射数量、增加射线数量等。

２.  信道分析中的地和墙都比较重要，本案例使用的材料可作为参考。



（内容、图片来源：CST仿真专家之路公众号，侵删）
