如何通过CST软件中滤波器的3D模型进入到FD3D界面?

来源: | 作者:thinks | 发布时间: 2023-11-29 | 915 次浏览 | 分享到:

作者 | 魏云飞



如果我们有一个滤波器的CST软件的3D模型,那么在CST软件里面进行优化之后,需要和这款滤波器综合得到的耦合矩阵进行相比较,我们怎么才能从CST软件的3D界面进入到FD3D的界面?

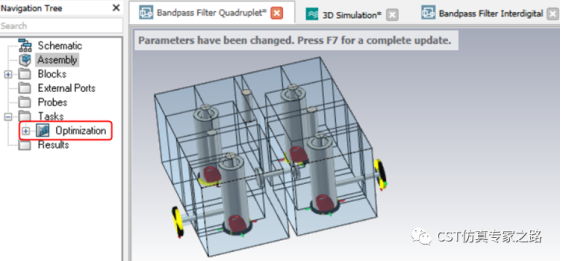

这里以CST软件中自带的例子Bandpass Filter Quadruplet为例来说明。由于CST和FD3D之间的是基于优化才会紧密联系在一起,因此我们从CST软件进入FD3D也是通过Assembly界面下建立的Optimization或者通过3D simulation下面的Optimizer进入FD3D,如下图。



如何通过CST软件中滤波器的3D模型进入到FD3D界面?

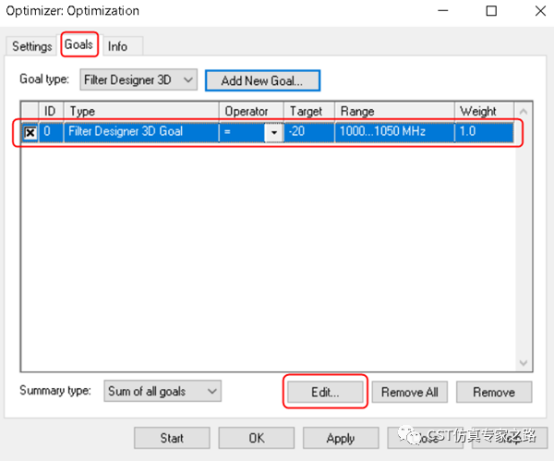

打开“optimizer”,界面如下,点击“Goals”,ID号为0的Filter Designer 3D Goal,则会看到下面“Edit”按钮会变亮,这时点击“Edit”按钮,则会自动打开FD3D的界面。


如何通过CST软件中滤波器的3D模型进入到FD3D界面?

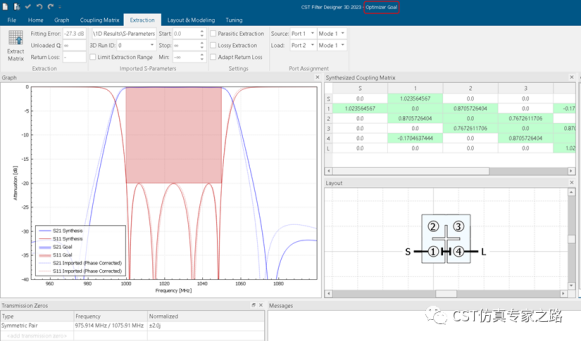

同时在打开的FD3D界面的工程标题带有“Optimal Goal”字样,说明这样的FD3D工程是作为优化用的。



如何通过CST软件中滤波器的3D模型进入到FD3D界面?



(内容、图片来源:CST仿真专家之路公众号,侵删)
