如何在CST中设置自由边界？CST教程

CST中的默认仿真边界是六面体，那如果想要设置自由边界，应该怎么做呢？下面以一个简单例子说明设置自由边界的方法。（1）想要实现自由边界需要在六面体内做填充，首先根据需要创建一个形状，本例中想让计算区域成眼镜形，因此只需要建立一个扁形六面体即可。

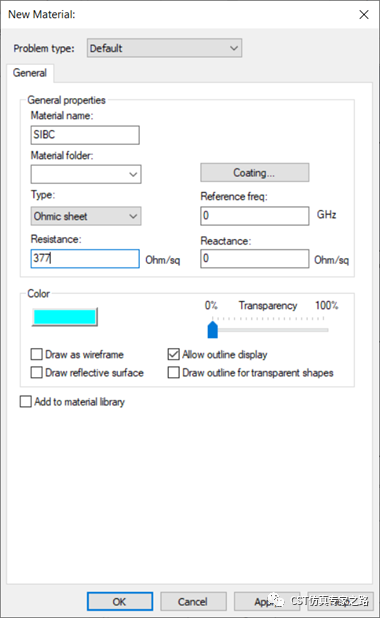

（2）设置SIBC材料，材料类型选择Ohmic sheet，阻抗设为377欧姆。将前一步所建立的形状设为SIBC材料。

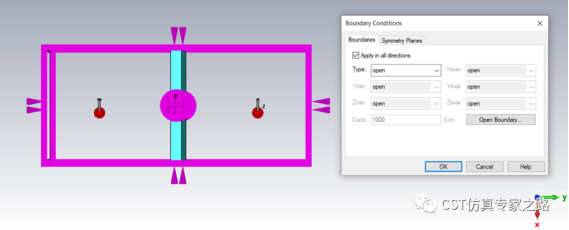

（3）边界条件设置为Open。

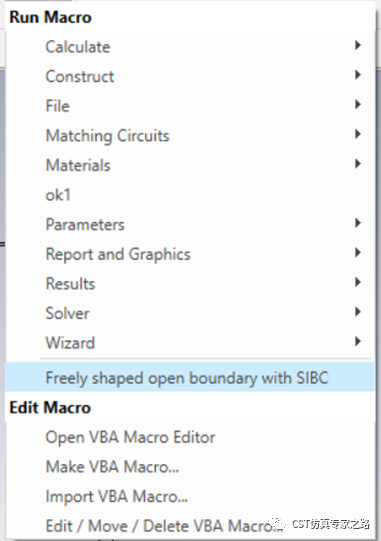

（4）通过Macros->import VBA Macros导入Freely shaped open boundary with SIBC。

（5）宏。

导入完成后执行。

（6）执行后，可以在F solver设置---special中查看open boundaries，因为执行了macro，已自动选择到SIBC material（SIBC）。

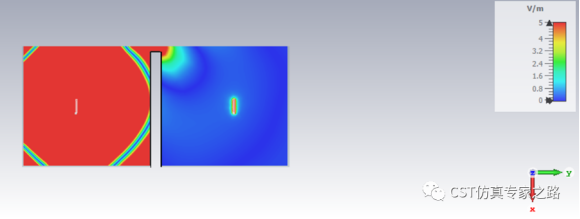

（7）设置完成，此时运行仿真并查看结果，得到如下电场分布，可以看到整个计算区域边界已被改变。

（内容、图片来源：CST仿真专家之路公众号，侵删）
