固-固子建模中的外容差
实体到实体子模型分析的外部公差由图2中的阴影区域表示。如果驱动曲面节点和全局模型的自由曲面之间的距离在指定的公差范围内，则全局模型的解变量外推到子模型。

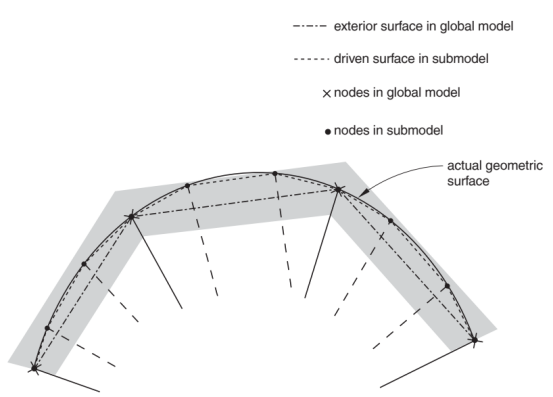

图二：基于曲面的子模型中的外容差
定义子模型中的驱动曲面牵引力
实际的驱动表面牵引力在任何步骤中都被定义为子模型的分布式表面载荷。产生这些牵引力的应力是从全局分析的输出数据库文件中获得的“驱动变量”。
全局模型元素中将驱动子模型边界曲面的所有应力分量都必须已写入输出数据库。它们将用于在驱动表面的积分点(作为非均匀分布的表面载荷)产生牵引力、剪切力和法向应力。计算所有适用的应力分量，并在每个时间增量将其应用于表面积分点。
输入文件用法
*DSLOAD，子模型
Abaqus/CAE使用方法：加载模块：创建载荷：为“类别”选择“其他”，为所选步骤的类型选择“子模型
指定全局分析中的步骤编号
您可以指定全局模型历史的步骤，该步骤将用于当前子模型分析步骤中的驱动变量
输入文件用法:*DSLOAD、子模型步骤=步骤
Abaqus/CAE使用方法：加载模块：创建载荷：为“类别”选择“其他”，为所选步骤的“类型”选择“子模型”：选择地区：全局步骤号：步骤
修改驱动面牵引力集
您可以逐步修改子模型分布式表面载荷定义，以更改全局步骤引用，您可以删除表面载荷定义，并可以在以后重新引入它们。 (请参阅关于负载)。子模型分布的表面载荷不会在步骤之间传播。在每个新步骤中，除非修改或重新定义之前步骤中定义的所有子模型分布表面载荷，否则将删除它们。无法将新曲面加入至为子模型定义的从动曲面的总集合；此从动曲面集合是模型定义的固定部分。
Input File Usage：
Use one of the following options：
*DSLOAD，SUBMODEL,OP=MOD
*DSLOAD.SUBMODEL，OP-NEW
