作者 | Ma Bin
众所周知，CST独有的PBA和TST技术，使得时域求解器的六面体网格不仅能够以最小的代价精确剖分模型，并且鲁棒性非常高，所以一直受到广大使用者的好评。但是，对于一些需要局部加密的模型，其加密的网格会一直延伸至边界盒子，这会使得在远离模型的区域产生一些“不必要的网格加密”，这对于较大的仿真模型而言尤其明显。而且，对于大型仿真工程，尽管将六面体网格设置的足够稀疏，但是在模型与边界盒子之间仍然存在很多网格，导致总网格数量较大。

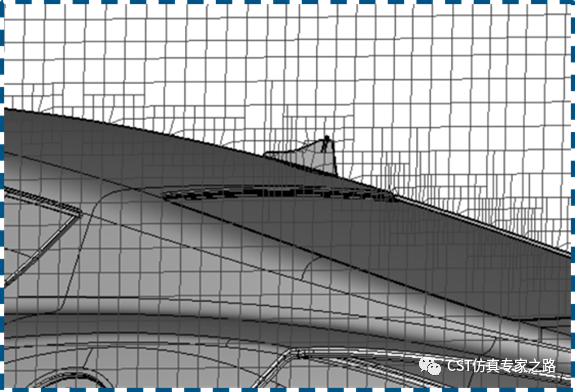

八叉树（Octree）网格可以很好的解决上述问题，它在模型区域及周边可以保持精确的网格剖分，并且在远离模型的区域会适当进行网格合并，这样可以在保证求解精度的同时显著的降低总网格数量，特别适用于一些电大模型的六面体网格剖分。
在之前的版本中，这些网格合并无法进行局部控制，在CST2023版本中，我们已经添加了八叉树网格局部控制的方法，即可以在选定区域中控制网格的合并。可以简单的将这个功能理解为八叉树网格加密方法。
那么，我们来看一下，如何在八叉树网格中进行局部网格加密。

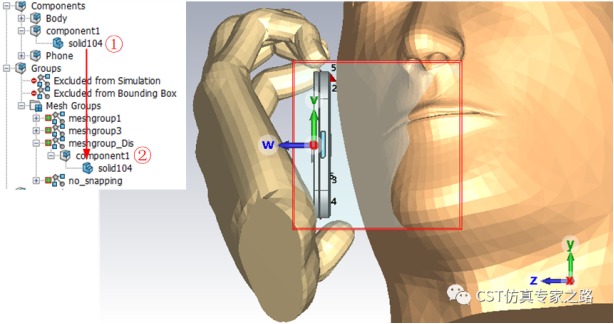

与常规的局部网格加密方法类似，需要在选定区域内创建一个真空盒子（下图步骤①），然后对真空盒子进行网格局部设置（下图步骤②）。

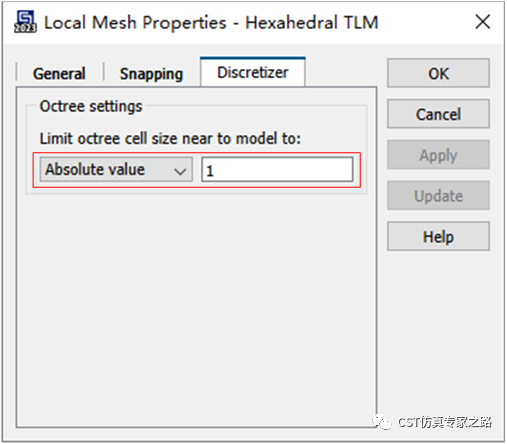

在Local Mesh Properties对话框的Discretizer选项卡下，将红框中的选项选为Absolute value，并且输入门限值，以此限定模型附近的八叉树网格尺寸。

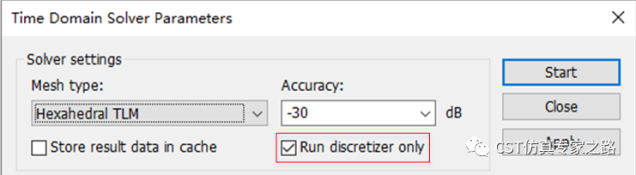

然后打开时域求解器，将Mesh type切换为Hexahedral TLM，并且勾选Run discretizer only，最后点击Start进行模型离散化求解。

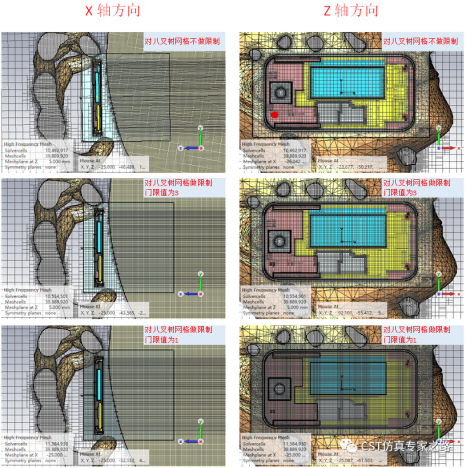

将门限值分别设置为1和3，并且和不做限制的网格结果进行对比，最终对比结果如下图所示。从X轴方向和Z轴方向，我们都可以清晰的看到，门限值越小，那么加密对象及其周围的网格尺寸就越小，并且基本不会影响其他区域的网格剖分。
利用此功能可以对八叉树网格进行局部加密处理。
（内容、图片来源：CST仿真专家之路公众号，侵删）
