作者 | 魏云飞
相控阵在宽带工作时，其扫描波束在不同频点会发生指向漂移。这种情况可以通过阵元或者子阵采用实时延迟器的技术得到改善。CST2023版阵列仿真的后处理时combine results可以在频域使用time shift功能来对扫描波束随工作频率变更而产生的漂移进行补偿。

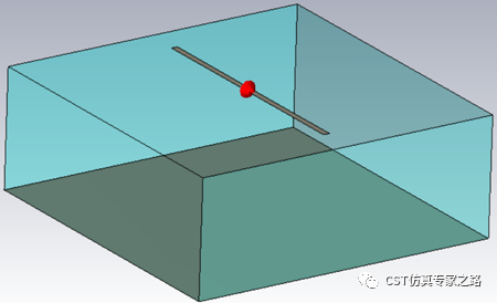

下面我们用一个简单的例子来说明一下这个功能的使用。阵列单元为dipole，工作频段为2.7-3.3GHz。
以上面的dipole为阵元组成一个1x7阵列：

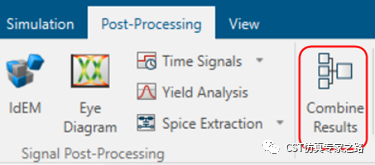

计算完之后，去post-processing里面，点击combine results：
打开combine results后，在monitor settings里面，type选择frequency， offset选择time shift。

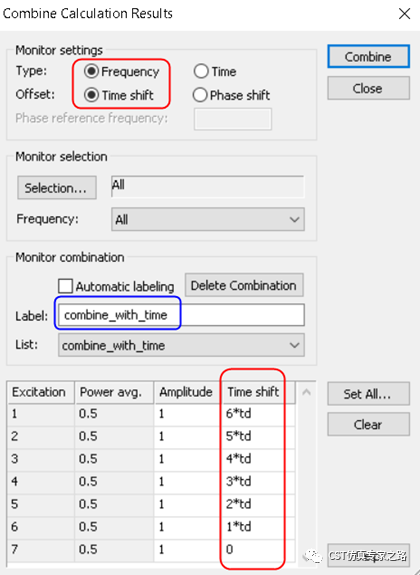

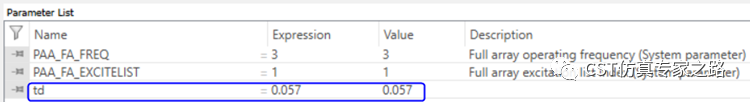

接下来我们要在excitation list里面对每一个excitation给一个time shift，相邻单元之间只差一个time shift （变量td），给这个以td为时延的combine result起个名字：combine_with_time。在这里td的值如下图：

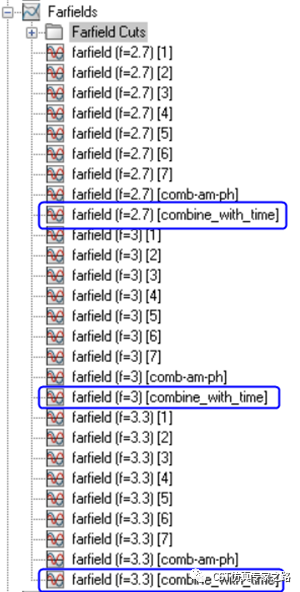

点击左侧导航树的1D results，右键点击new tree folder,命名为time delay，并把2.7GHz、3GHz和3.3GHz频点合成的远场方向图copy到1D results下面的time delay文件夹下面：

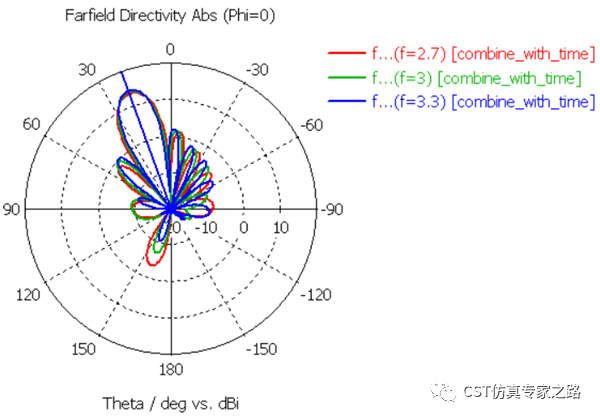

对比三个频点的远场结果：
从上面的结果可以看出，扫描波束的最大方向在同一下倾角度处，没有发生漂移。

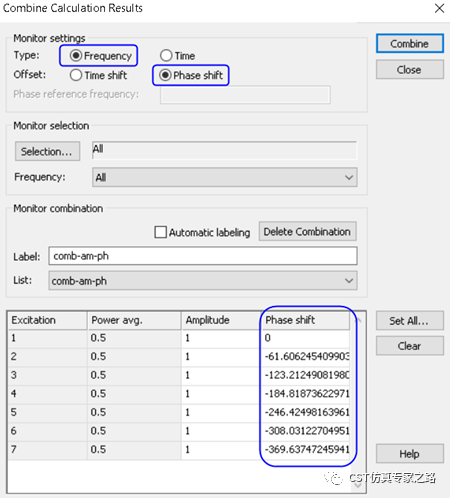

如果选择phase shift，相邻单元之间的相位差为61.6°。

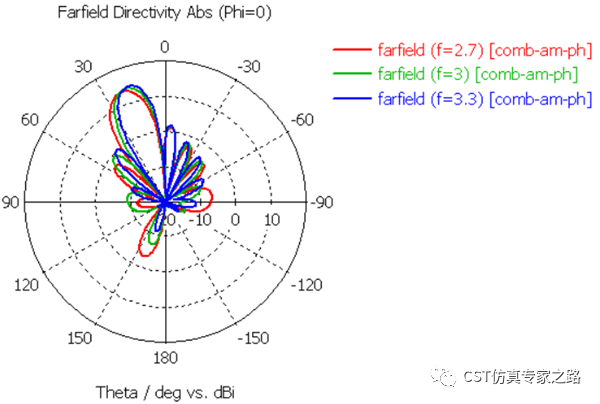

同样对比三个频点的远场结果：
从结果可以看出合成的阵列扫描波束最大方向发生了漂移。
上面介绍的就是CST2023版阵列仿真中用到的频域time shift功能，相信对阵列仿真的朋友会更便捷。
