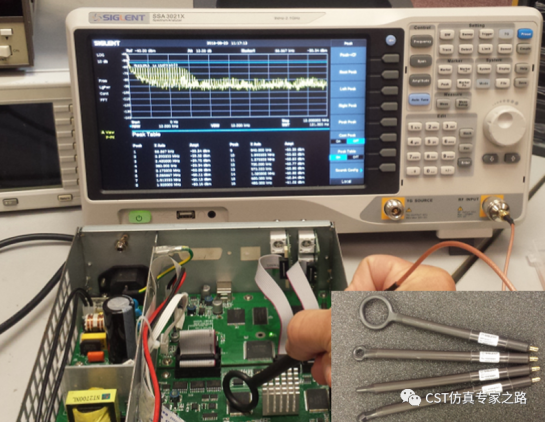

对于EMC工程师来说，利用近场探头对PCB板进行近场辐射测试，不论对于电源、还是数字电路的EMC整改，都是非常有效的定位手段。通过近场测试，可以帮助工程师实现以下功能
-
快速定位噪声源的位置；
-
评估噪声源的强度；
-
判断噪声源的分布；
-
分析噪声源的频谱特性；
-
分析噪声路径；
-
评估线缆上噪声电流的大小；
-
评估孔缝泄漏；
-
对整改措施的效果进行评估；
与PCB的近场辐射测试相对应，利用CST软件可以很方便地对PCB的近场辐射做出仿真。接下来这个系列，我将会给大家展示几种不同的PCB近场辐射仿真方法。
创建PCB模型

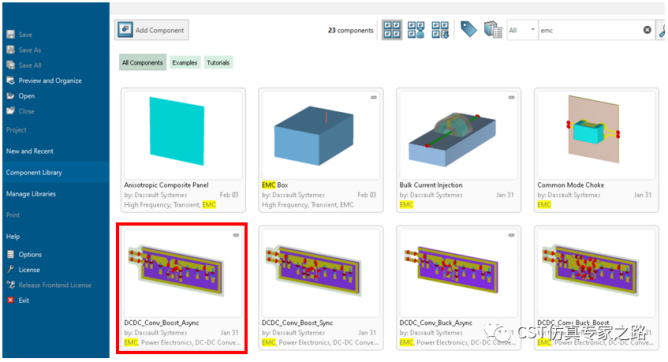

这里我们省略掉PCB模型的导入过程，直接从CST软件的Component Library里面调用一个DCDC开关电源的3D模型。
添加场监视器和近场probe

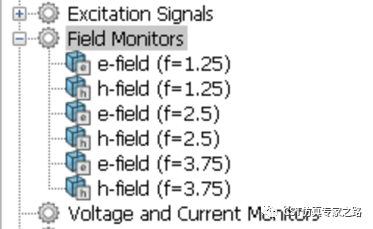

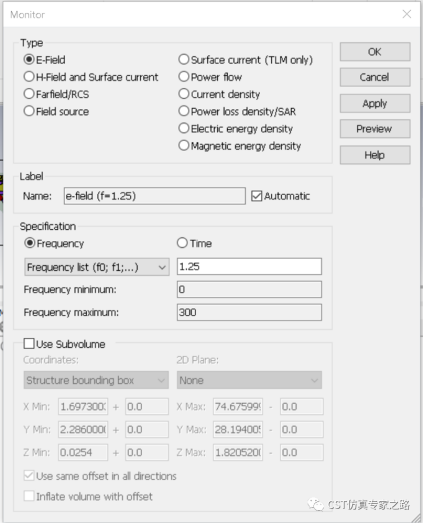

通过CST软件的Field Monitor同时可以添加多个不同频点的E-Field和H-Field监视器。以开关电源为例，所添加的频点就是开关电源的开关频率及高次谐波。

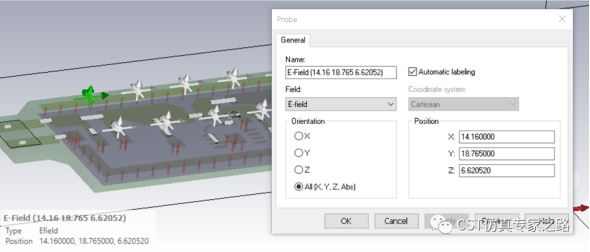

接下来在PCB上面的指定位置添加E-probe和H-probe，靠近噪声源的区域可以多放几个probe。
进行CST软件场路协同仿真

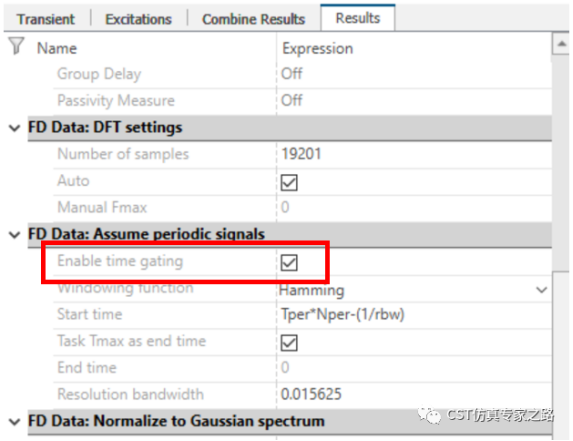

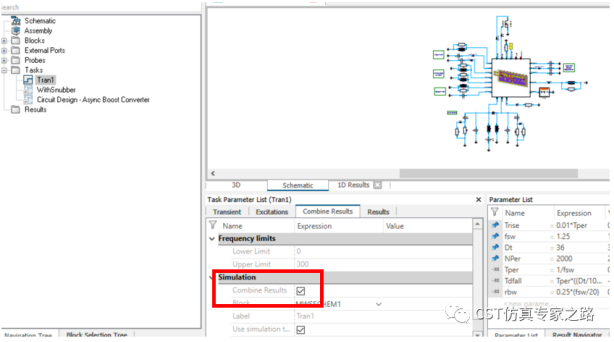

切换到电路工作室，可以看到Task里面已经创建好了Trans任务，注意Combine Results一定要勾选上。勾选Enable time gating，RBW的大小可以通过Start time的设置进行调整，小伙伴可以尝试一下。
PCB近场结果分析

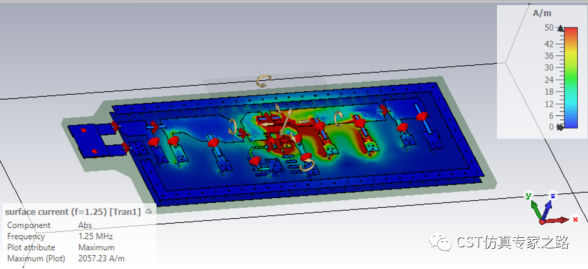

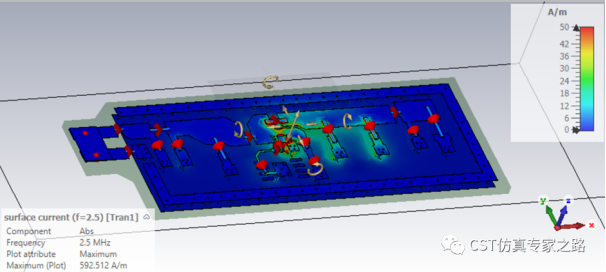

通过对比PCB上1.25MHz和2.5MHz的表面电流分布，可以明显的判断主要的噪声路径及强度。

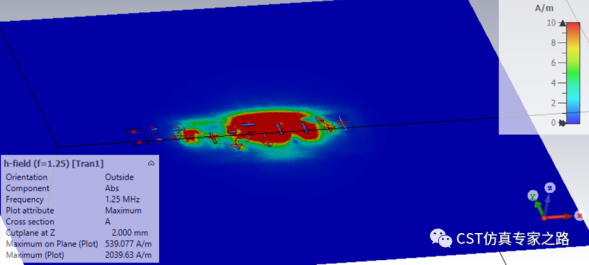

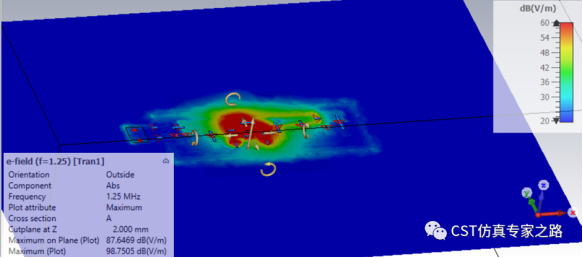

也可以通过E-Field和H-Field场监视器，查看PCB上方不同位置的电场和磁场强度分布图。

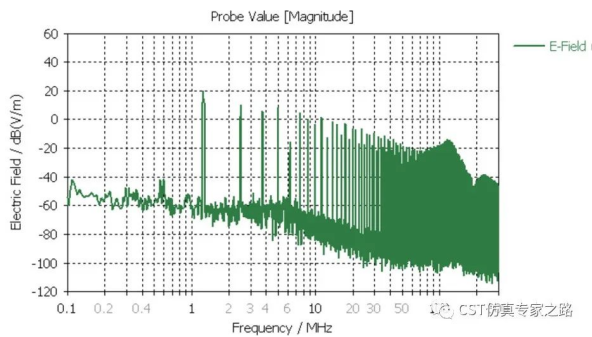

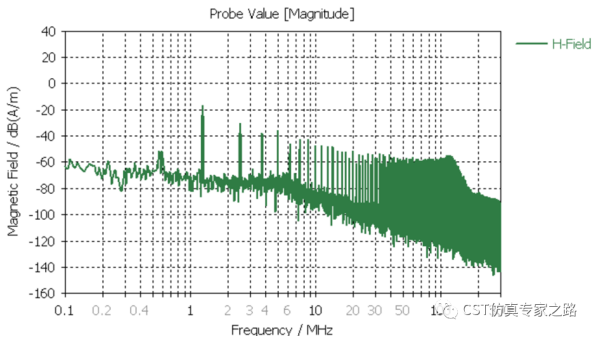

最后，不要忘了还可以通过E-probe和H-probe直接监控指定位置的电场和磁场强度。
