固-固子建模中的外容差

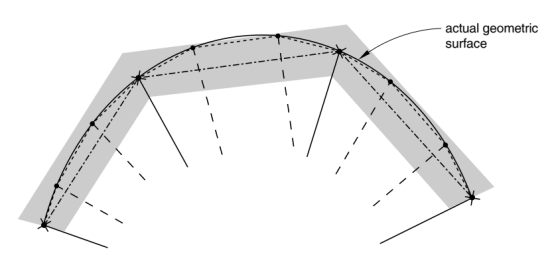

固体到固体子模型分析的外部公差由图6中的阴影区域指示。如果驱动节点和全局模型的自由表面之间的距离落在指定的公差范围内，从全局模型的解变量外推到子模型。
----全局模型中的外表面
----子模型中的外曲面
全局模型中的X节点
子模型中的节点
图6所示：实体到实体子建模中的外部公差。

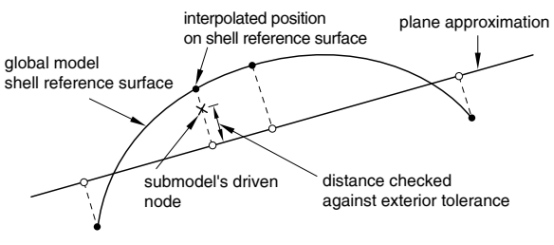

壳到壳子建模中的外容差在壳-壳子模型分析中，Abaqus检查子模型的驱动节点是否足够靠近全局模型中壳元素的参考面。为了简化计算，全局模型中的最近点被计算为通过子模型上的节点绘制的直线与
全局模型中外壳的参考曲面。直线的方向垂直于每个壳单元的平面近似。平面的法线是壳单元节点处法线的平均值。对照规定的外公差检查的距离如图7所示。
图7：壳到壳子建模中的平面近似。
壳-固子模型中的外容差

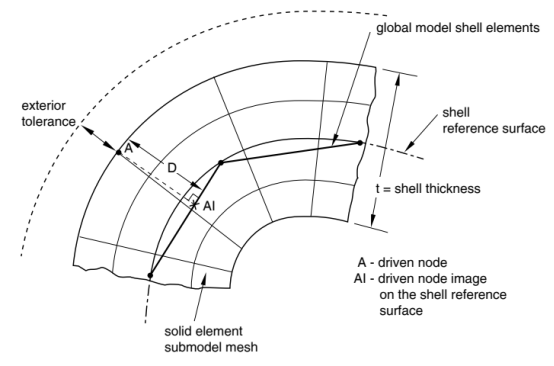

对于壳到实体的子模型，Abaqus使用两种公差来确定子模型和全局模型之间的关系。首先，确定全局模型壳参考曲面上的最近点;这一点，即“图像节点”，如图8所示。用户指定的夕部公差用于检查图像节点是否位于全局模型的域内。然后检查驱动节点和它的图像之间的距密D;如果距离小于规定的壳厚加上外部公差的值的一半，则它是可接受的。如果全局模型具有变化的外壳厚度或如果外壳参考表面偏离中表面，则此检查仅为近似值。
图8所示：壳到实体子建模中的外部公差。
允许从子建模中排除驱动节点
在某些情况下(例如，当您的子模型几何体比自由曲面附近区域的全局模型更详细时)您可以指定Abaqus将在全局模型元素区域之外找到的驱动节点，即使考虑了搜索容差。默认情况下，这些情况会导致错误消息。但是，在实体到实体的子建模中，您可以指定Abaqus忽略无法找到的驱动节点。谨慎使用此选项，并始终计算标记为未找到的节点列表。大多数情况下。
Abaqus发现位于全局模型之外的驱动节点反映了建模错误，在这些情况下，仅使用交集选项可能会导致不正确的结果。
输入文件用法：
使用以下选项指定Abaqus忽略全局模型元素中找不到的驱动节点：
*子模型，仅交叉
节点或节点集标签列表
在所有后续的子模型边界条件参照中，通过使用交集ONLY参数忽略的被驱动节点将被忽略。
Abaqus/CAE使用方法：加载模块：创建边界条件：为所选步的“类别”和“类型”子模型选择“其他”：选择区域：仅交叉点
使用字段导入界面
使用字段导入接口时，可以将驱动节点集指定为外部字段的目标节点集
输入文件用法：
*字段导入，子模型
*外部领域，目标节点集名称
Abaqus/CAE使用方法：Abaqus/CAE不支持使用字段导入接口的基于节点的子建模
