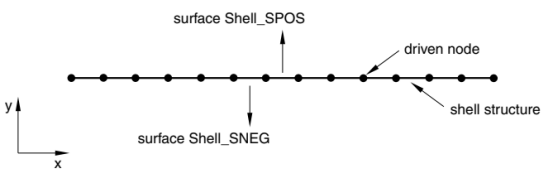

分别定义了由壳体正反两面声学单元组成的独立单元集。附加到这些集合中元素的节点的节点压力将写入选定的结果文件。图5显示了仅由精化外壳结构组成的子模型。
图5所示：具有壳体两侧声压的声到结构子模型。
在SPO和Sneg边分别定义了两个独立的曲面。若要在壳的每一侧正确地应用来自全局分析的声压，必须指定曲面名称以及相应的声元素集。
输入文件用法
*子模型，声学结构，整体ELSET=声学SPOS外壳SPOS
*子模型，ACOUSTICTO结构，全局ELSET=声学 Sneg shell Sneg
Abaqus/CAE使用方法：Abaqus/CAE不支持声学-结构子建模
定义几何公差
几何公差用于定义子模型中的边界节点可以位于全局模型的外表面之外多远，因为该表面在全局、未变形的有限元模型中被插值。默认情况下，子模型中的节点必须位于通过将全局模型中的平均元素大小乘以0.05计算出的距离内。您可以更改公差，这在子模型驱动节点位于全局模型外表面更大范围之外的情况下非常有用。然而，大于此默认值的公差可能会导致被驱动节点在全局模型外部表面之外的驱动解决方案中的计算时间大大增加和精度降低。
您可以将几何公差定义为全局模型中平均元素大小的一小部分，也可以定义为模型选择的长度单位的绝对距离。如果两个公差都定义了，则Abaqus使用更紧的公差。
输入文件用法：
使用以下选项将形位公差定义为绝对距离：
子模型，绝对外部公差=公差
使用以下选项将几何公差定义为全局模型中平均元素大小的一部分
*子模型，外部公差=公差
Abaqus/CAE使用方法：加载模块：创建边界条件：为所选步骤的“类别”和“类型子模型选择“其他”：选择地区：外部公差：绝对：或相对：公差
