Abaqus/CAE使用方法：加载模块： 创建边界条件：为“类别”选择“其他”，为所选步骤的“类型”选择子模型：选择区域
在Shell-to-Solid子建模中指定驱动节点

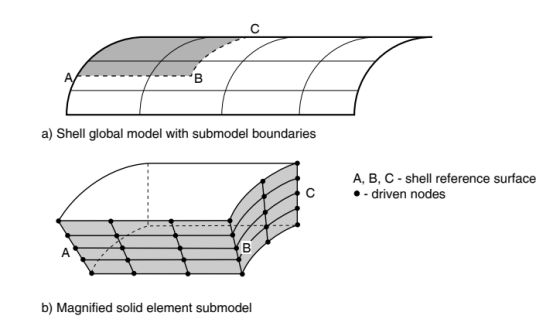

在壳到实体子模型中，子模型由实体元素组成，并替换全局模型中使用常规壳元素的区域在这种情况下，Abaqus期望子模型上的所有被驱动节点都属于实体元素，并且是从一个完全由壳元素组成的全局模型区域驱动的。子模型被驱动的边界是子模型中的一组表面，但是是全局模型中外壳参考表面中的一组线，如图3所示。用实体单元子模型的阴影面代替壳体模型上的虚线A-B-C。
图3：壳到实体的子建模
每当使用壳到实体子建模时，您都必须在全局模型中定义最大壳厚度(以模型使用的单位给出)。如果在全局模型中定义了壳偏移，则必须将壳厚度设置为从顶部或底部壳表面到壳参考表面的最大距离的两倍。
输入文件用法：
*子模型，壳到实体，壳厚=厚度
如果使用了多个*SUBMODEL选项，每个选项都必须包含SHELLTOSOLID参数。
Abaqus/CAE使用方法：任意模块： 模型-编辑属性->子模型：子模型：壳牌全球模型驱动坚实的子模型
加载模块：创建边界条件：为所选步骤的“类别”和“类型”子模型选择其他”：选择地区：壳牌厚度：厚度
声学-结构子建模中驱动节点的确定
以声-结构耦合分析的形式对声-结构子模型问题进行了全局分析来自整体分析的声学节点压力必须写入与感兴趣的结构表面接触的声学网格的结果文件。在子模型分析中，来自全局分析的声压驱动用户指定的感兴趣的结构表面。子模型的驱动节点是位干指定曲面上的节点。在声学-结构子建模中只允许基于元素的表面。
输入文件用法：
*子模型，声学结构，绝对外部公差=值
Abaqus/CAE使用方法：Abaqus/CAE不支持声学-结构子建模。两侧有声压的壳体驱动节点的确定。

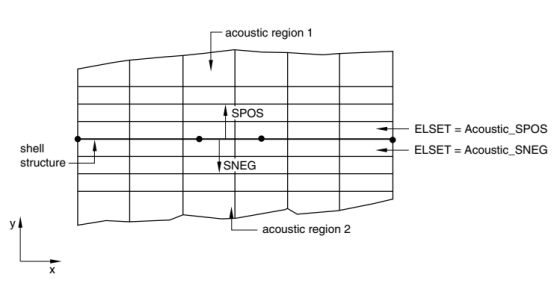

在某些问题中，声压可能作用于壳体结构的两侧。图4显示了由夹在两个声学介质之间的壳结构组成的全局模型的一部分。
图4所示：在壳体两侧具有声学区域的声学-结构整体模型的横截面。
