在CST软件中，虽然波导端口更精确，但离散端口用起来更方便。离散端口有两个引脚连接到结构上。
离散端口通常用作天线的馈电点源，或在低频时作为传输线的终端。在高频时(例如，离散端口的长度超过波长的十分之一)，由于端口和结构之间匹配的不好，计算得到的s参数可能与使用波导端口不同。
离散端口由连接起点和终点的完美导线和导线中心的集总元件组成。定义离散端口的典型方法是使用鼠标拾取结构中两个端点、点和边、边和边、面和边，然后点击离散端口菜单。
离散端口有三种类型可用，电压源激励、电流源激励，以及吸收功率并计算S参数的阻抗激励。

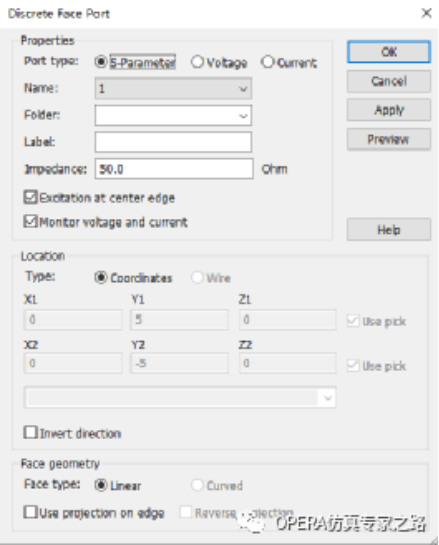

Port type端口类型：
Voltageport:施加幅值为输入数值的理想电压源，在瞬态分析中，如果该端口没有被激励，则电压为0。计算时软件会记录此电压信号。
Currentport: 施加幅值为输入数值的理想电流源，计算时软件会记录此电流信号。

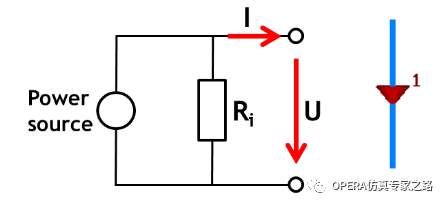

S-Parameter:由集总元件建模，包括一个电流源并联内阻，激发和吸收功率。用户自定义输入阻抗值。在瞬态分析中，只有当其是激励端口时，电流源才会激活。

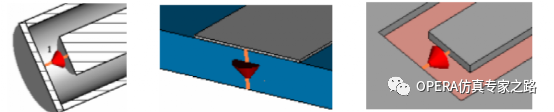

电流只注入到端口中心所在的网格单元中(即红色圆锥形位置)。这个集总源元件沿着网格边连接端点(电气连接由蓝线表示)。电流在蓝色导线上流通就像在传输线上流通一样，电流幅值可以随着时间沿着导线变化。
如果需要非常精确的电气连接模型(如bondwire)，建议将端口线长度保持在感兴趣的波长以下，并自定义实体来仿真实的电气连接。
离散端口S-parameter类型在时间上激发了I(t)^2*Ri =1瓦特(峰值)的功率，并可以根据输入和输出的时域信号计算相应的S参数。此外，还可以监测通过离散端口的电压和电流。
记录保存在导航树的 1D Results > Discrete Ports > Voltages and 1D Results > Discrete Ports > Currents等下。
（内容、图片来源：CST仿真专家之路公众号，侵删）
