上一期和各位CST的小伙伴们浅谈了3D界面创建的Port，电路图端口，以及如何理解接地符号。在CST的场路协同仿真中最重要的就是Port，它是连接3D界面和电路图界面的接口。本期我们继续聊聊CST 电路仿真。
一、电流方向——不知转入此中来

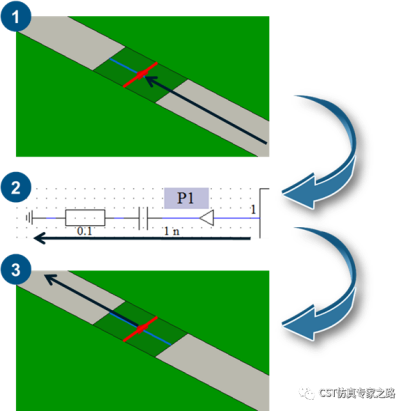

Port就像哆啦A梦的任意门一样，打开门电流就从3D的世界进入了电路图的世界，然而经过了电路的兜兜转转，当遇到接地符号那一刻，电流注定还是要回到3D的世界。如下图所示。
1. 电流在3D界面中，沿着金属走线流动，到达port的红色箭头后，直接跳转至电路图界面。
2. 电流在原理图界面中，从block上的对应的pin开始，途经1nF电容和0.1Ω电阻后，流向接地符号
3. 电流遇到接地符号后，再次跳转至3D界面，回到port的红色箭头上后继续沿着另一段金属走线流动。

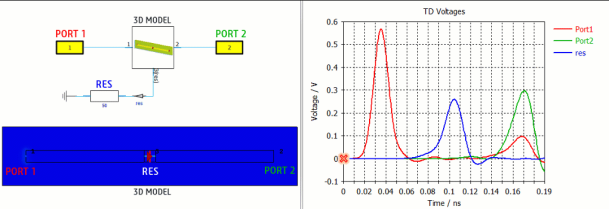

下面例子中还可以观察到电压的变化过程。
二、电路Probe——应是绿肥红瘦
在电路图中可以添加probe，用来测量电路上的电压及电流，如同示波器的探头一样，如下图所示。
P1是在一条线上添加的一个probe，形状为三角形，三角形指向的方向是probe的方向。该probe既可以监测电流，也可以监测电压。
·
电流：如果实际电流与probe方向相反，则仿真得到的电流波形为负，反之亦然。
·
· 电压：电压一定是电路上两点之间的电位差，因此，仿真结果中probe上的电压值，为电路图中Probe所在位置与该子电路的接地符号之间的电位差。

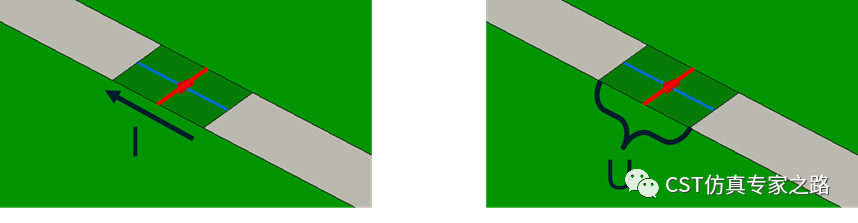

同样，对应到3D界面中，其电流方向及电压如下图所示。

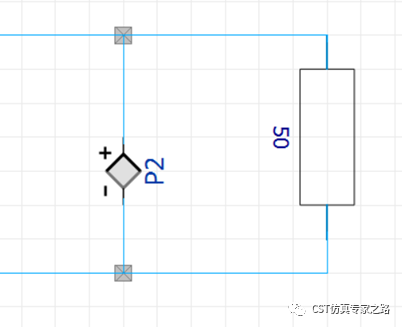

另外，在电路中如果同时选择了两条走线，那么可以添加一个差分probe，类似示波器的差分探头，可以监测两点之间的电压，如下图所示。
三、电路端口百态——万紫千红总是春

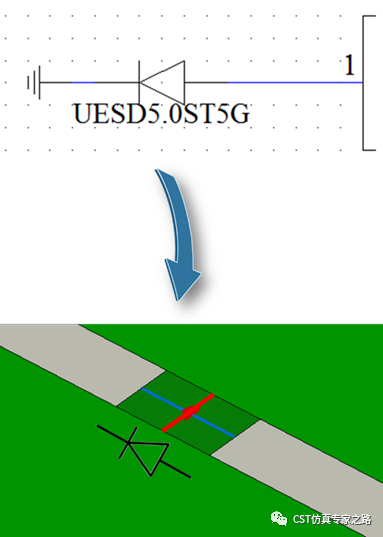

3.1 二极管：由于二极管是有方向性的器件，因此，在电路图中，要了解电流的流向，方能正确地连接二极管，如下图所示。
3.2 CST除常用的电路器件以外，还支持SPICE模型，TS（S参数）模型以及IBIS模型，下图展示了简单的二端口模型的连接方法。

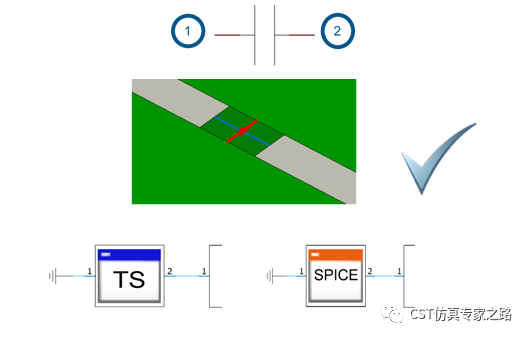

当SPICE/TS模型是类似于L、C、R的无源器件，建议使用单端口连接3D，电路图如下图所示，一端连接pin，一端连接GND符号。
当SPICE/TS模型包含与GND强耦合的电路时，类似π型滤波电路，建议使用两个端口连接3D，如下图所示，TS模型的两端分别连接两个pin。

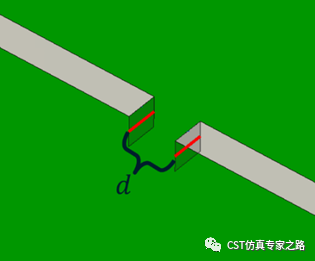

3.3 如果想在两个端口之间串联一个器件，能否如下图这样连接呢？
这样做是可以的，但有个前提条件：端口之间的距离

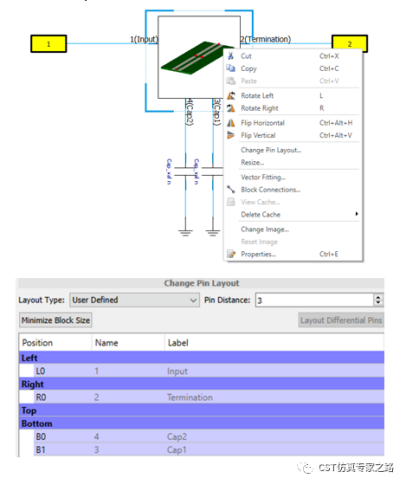

最后，关于实现Block pin位置的移动，鼠标置于block上右键点击“change pin layout”，出现下图对话框，即可实现pin的重新布局，任意拖拽即可。
（内容、图片来源：CST仿真专家之路公众号，侵删）
