ABAQUS分析指南31:准静态分析

来源: | 作者:thinks | 发布时间: 2023-11-07 | 1427 次浏览 | 分享到:

ABAQUS初始条件

应力、温度、场变量、依赖解的状态变量等的初始值。可以指定,如初始条件中所述。



仿真软件



边界条件

边界条件可以应用于任意一个位移或旋转自由度(1-6);应用于开口截面梁单元中的翘曲自由度7;或者,如果模型中包括静水流体单元,则应用于流体压力自由度8。如果将边界条件应用于旋转自由度,您必须了解Abaqus如何处理有限的旋转。见边界条件。



负载

在准静态分析中可以规定以下类型的载荷

集中节点力可以应用于位移自由度(1-6),参见集中荷载

可应用分布式压力或体力;见分布式负载。特定单元的分布荷载类型在Abaqus单元指南中有描述



预定义字段

可以在准静态分析中指定以下预定义字段,如预定义字段中所述

虽然在准静态分析中温度不是一个自由度,但是可以指定节点温度。如果给定材料的热膨胀系数(热膨胀),则所施加的温度和初始温度之间的任何差异都将导致热应变。指定的温度也会影响与温度相关的材料性能(如果有的话)。



可以指定用户自定义字段变量的值。这些值仅影响与字段相关的材料属性 (如果有的话)。



仿真软件



材料选项

Abaqus/Standard中的准静态程席通学用于分析发生在相当长时间段内的准静态嫖变和膨胀问题(率相关塑性:变和膨胀)。此程序也可用于分析粘弹性材料(时域粘弹性和平行流变架)和两层粘塑性材料(两层粘塑性)。此外,可以使用所有在静态分析过程中有效的材料模型。



原理

Abaqus/Standard中的任何应力/位移单元(包括具有温度或压力自由度的单元)都可以用于准静态应力分析-参见为分析类型选择合适的单元。



输出

除了Abaqus/Standard中常用的输出变量之外(参见Abaqus/StandardOutput Variableldentifiers),还特别为蠕变问题提供了以下变量



元素集成点变量

CEEQ 准静态分析

CESW 等效蠕变应变

CEMAG 膨胀应变的大小。

主要蠕变应变

所有蠕变应变分量和CEEQ、CESW和CEMAG的输出。

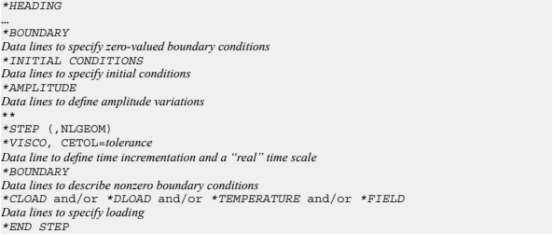

输入文件模板

仿真软件



温馨提示:

此文档为达索官方英文文档翻译,尽管我们已经尽力确保准确性,但在翻译过程中可能会有一些错误或细微差别。如果想要了解官方原版,可联系客服进行索取。
