CST软件的波导端口中，我们可以设置计算多少个模式，而这些模式的排序名称1234有时不是我们想要的。在计算S参数时，每个模式又对应一个端口，所以我们计算的模式一定要明确是我们想要的。本期解释如何手动定义模式的极化。
以一个空心圆柱加波导端口的模型为例：

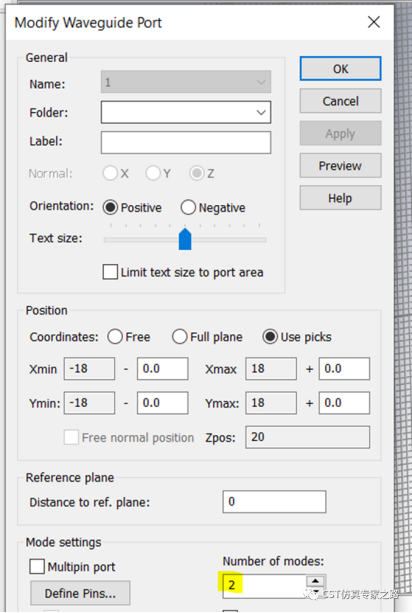

比如我们先看2个基本模：
估算截止频率，设置合适的仿真频率，仿真才可以开始。另外求解器中有只计算模式的选项，方便分析我们要的模式。这些这里就跳过了。
情况1.时域T-solver

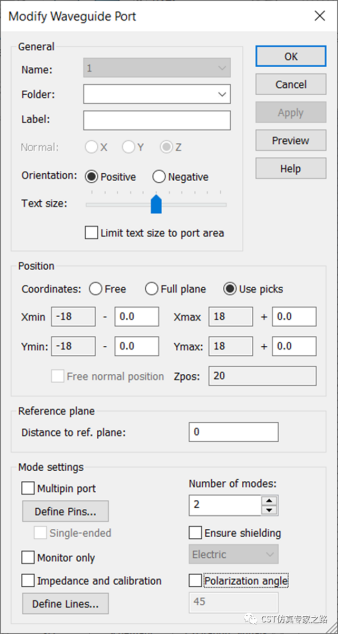

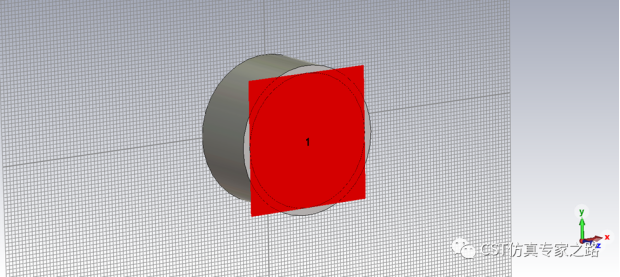

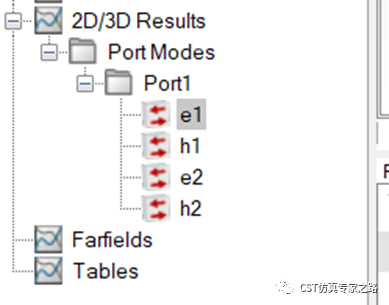

进入端口设置，如果是默认设置，则仿真出来的端口模式是这样的：

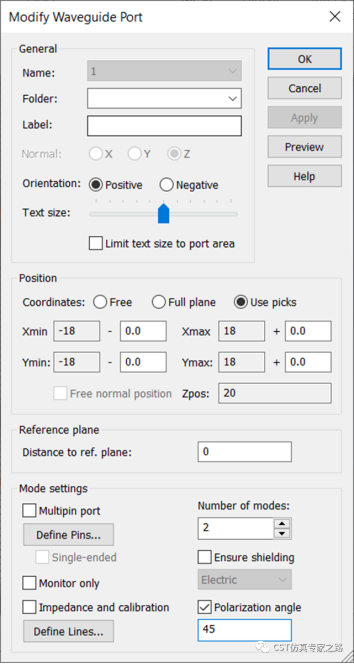

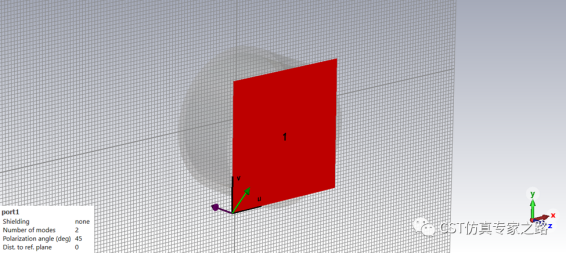

如果设置第一个简并模的极化角为45度：
可见绿色箭头：

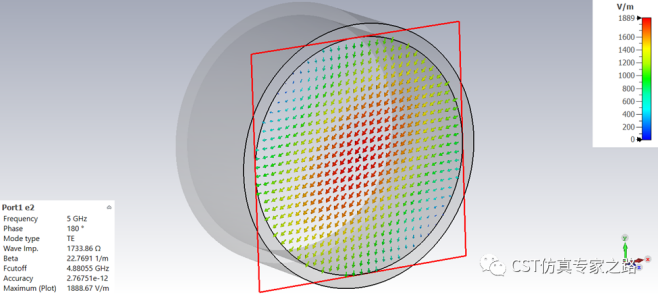

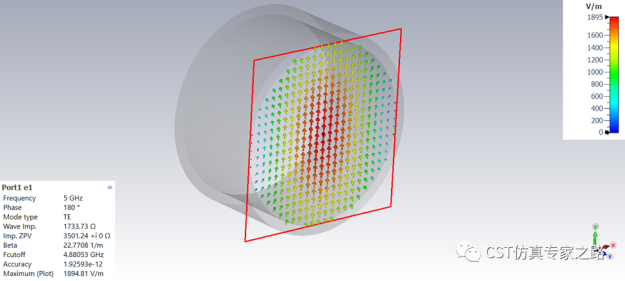

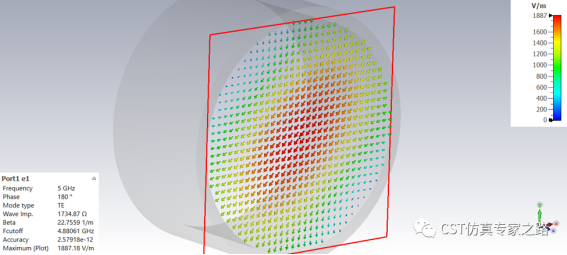

则仿真出来的模式1和模式2是这样的：
CST软件可见极化是用户定义的。
情况2.频域F-solver
若用默认的端口设置：

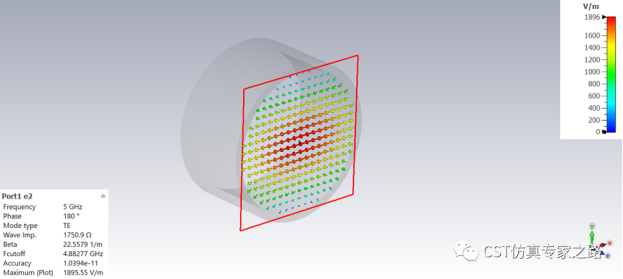

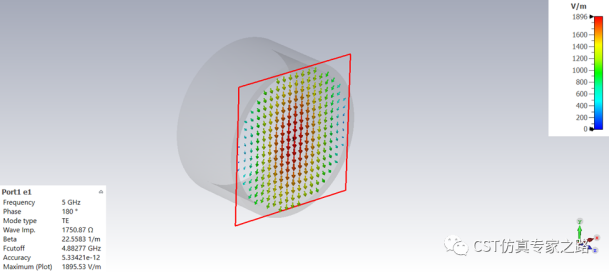

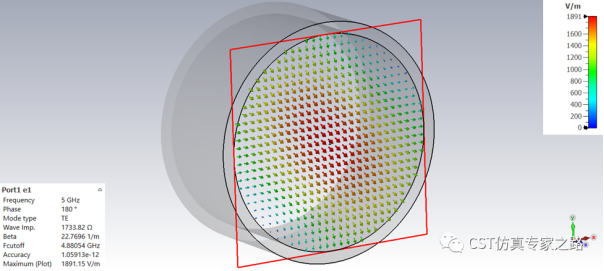

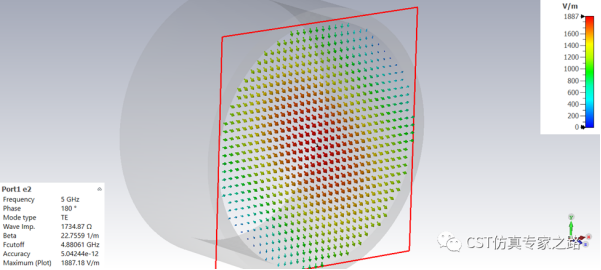

模式1和模式2可能是这样的：

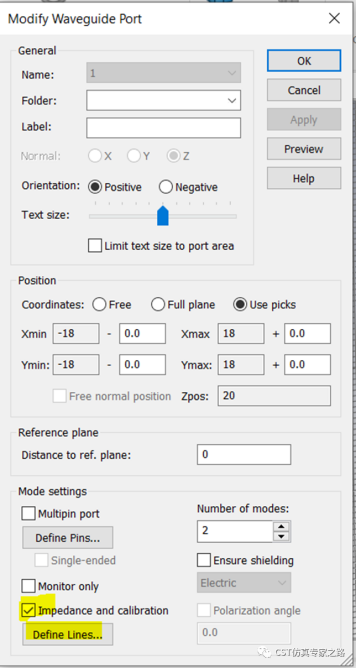

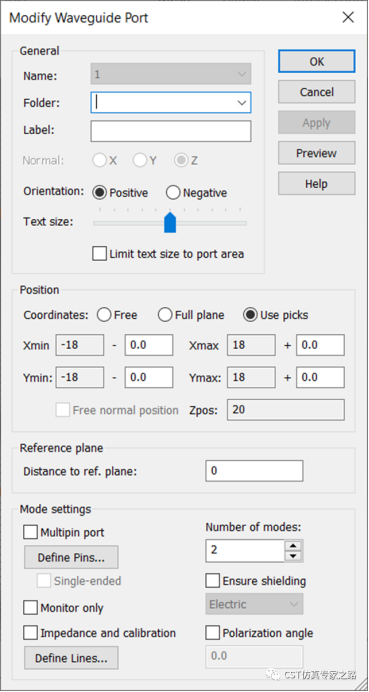

下面我们进入极化对齐设置：
对TE模式分别设置极化校准方向线：

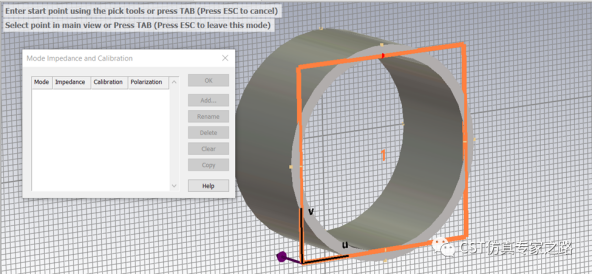

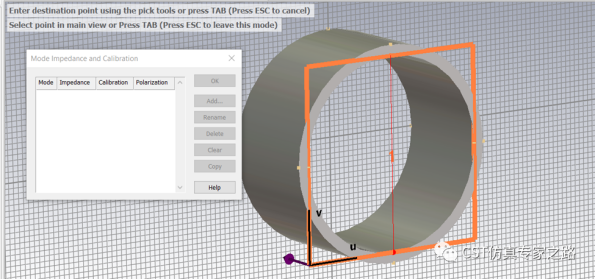

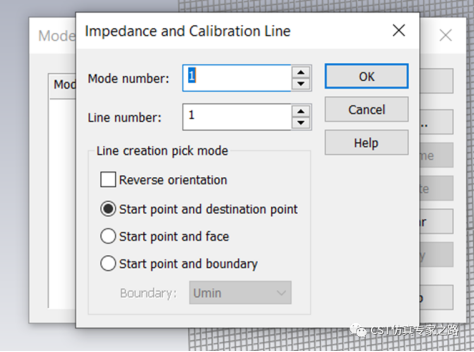

可用快捷键P选起始点和终点。其他选点快捷键也可，比如A是面中心点。或按Tab键直接输入坐标。

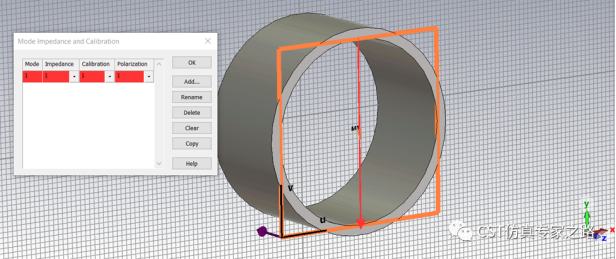

校准线和矢量箭头颜色是对应的：

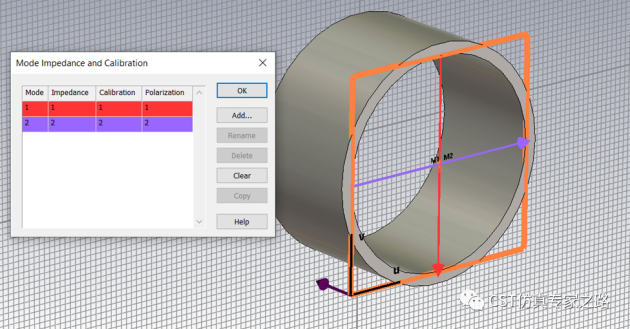

这里我们就是将前两个模强制竖直和水平方向：

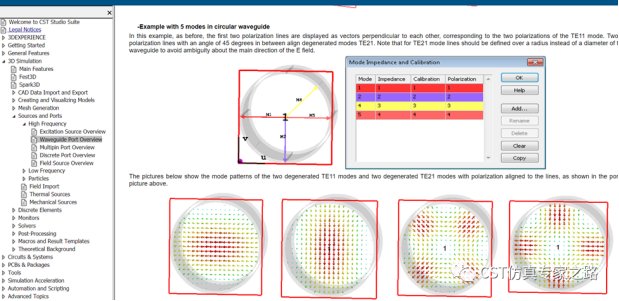

如果我们在CST软件中增加端口计算模数到5，这里的模式3由于是TM模，所以该方法不能强制极化。其实帮助里面都有写，模式4和模式5是TE模，可以用同样方法强制，可利用半径画线：
小结：
1. 正交简并模的定义方向可以人为强制，时域频域由于网格不同操作有所不同。
2. 时域六面体网格用极化角定义第一个模；频域四面体网格用校准线定义任意TE模。
3. 更详细的解释请参考帮助中的波导端口。
（内容、图片来源：CST仿真专家之路公众号，侵删）
