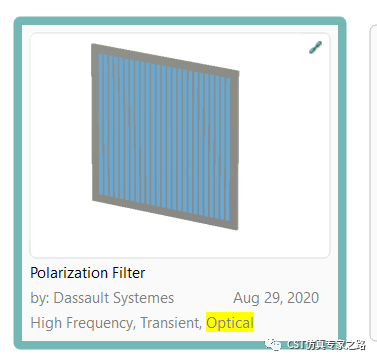

之前写过两个极化转换,没怎么用时域求解器,这期介绍自带案例,红外线频段的圆极化转线极化。

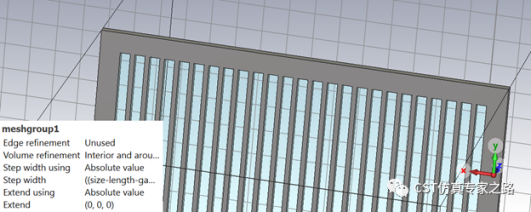

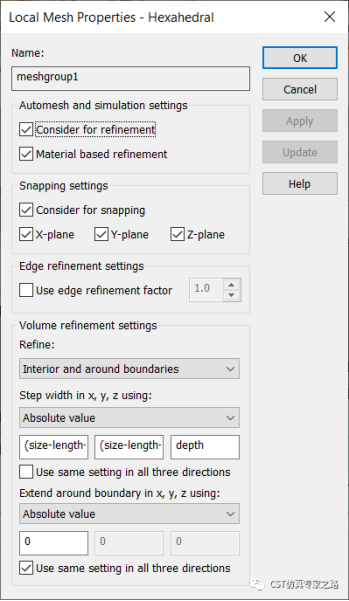

本案例结构简单,PEC金属本地加密:(size-length-gap)/4是XY方向的网格尺寸,size=16um,length=14um,gap是间距0.4um。depth是厚度0.3um,所以Z方向1个网格。

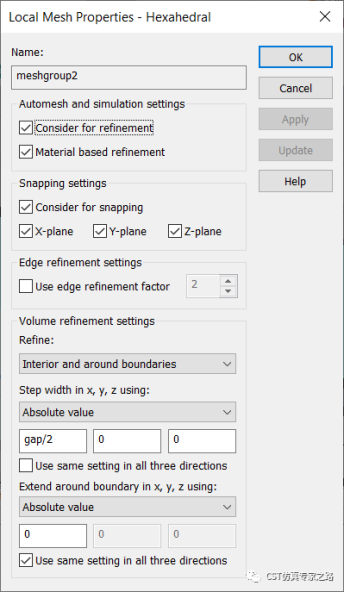

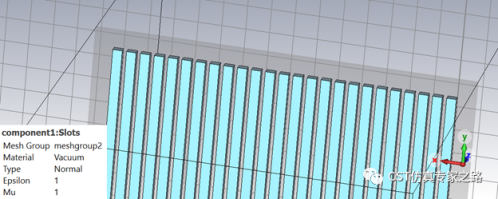

案例也对缝隙进行本地加密,空气盒子宽是参数gap,所以能够保证两个网格间距:

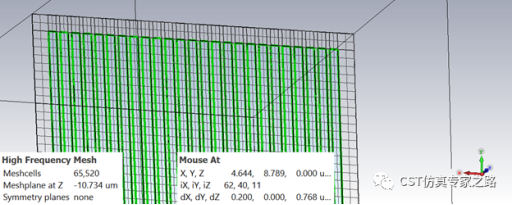

网格视图有绿线,说明PEC用的是singularity模型,精确。

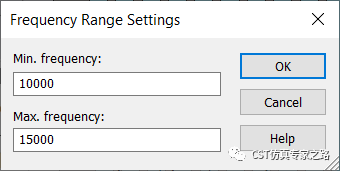

仿真频率10THz到15THz:

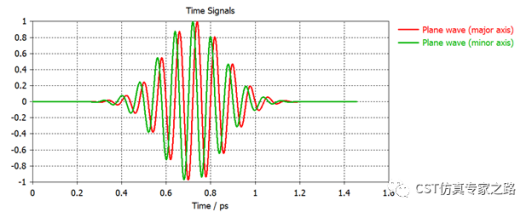

对应的时域信号:
添加监视器,有时域的电场:

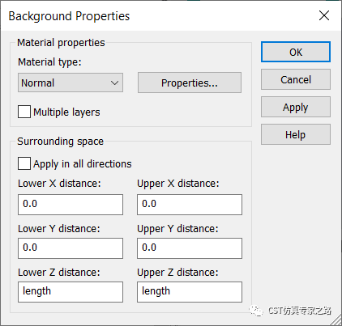

Z方向传播,背景距离加了14um:

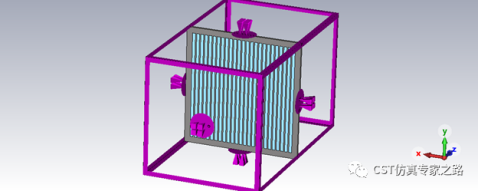

边界均为open:

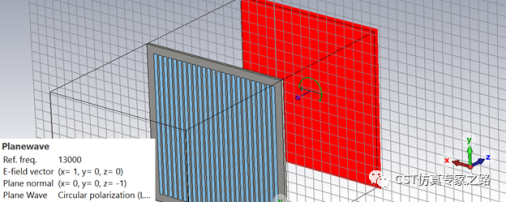

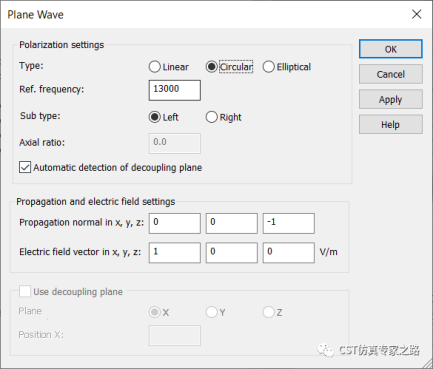

激励为左手圆极化的平面波:
可在平面波的绿色箭头处判断旋转:

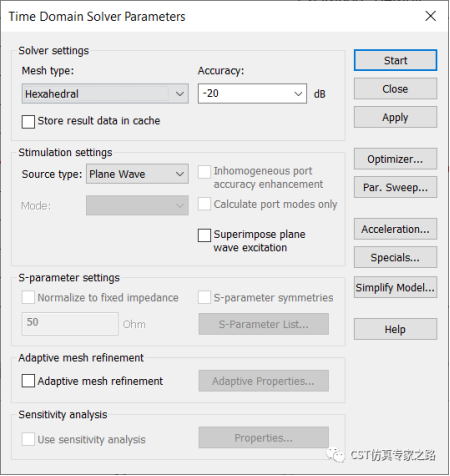

求解器收敛到-20dB而已,因为该结构基本无震荡,开始仿真:

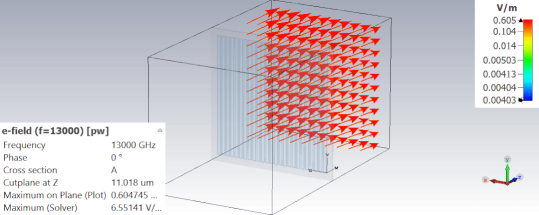

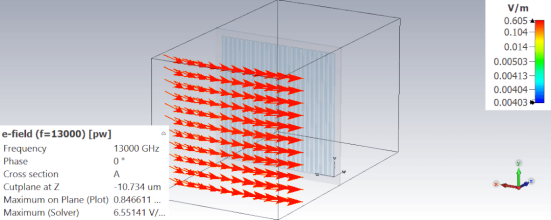

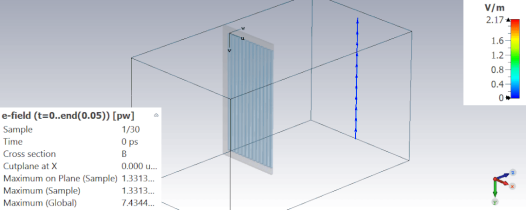

时域电场, 可见圆极化被转换成线极化:

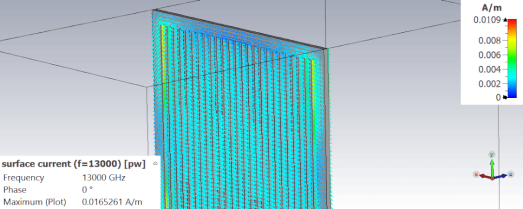

表面电流:
小结:
1. 时域本地加密可参数化,方便参数扫描设计。
2. 本结果的箭头大小类型颜色都有调整,用户可自己在properties设置。
3. 时域加平面波适合完整的超表面结构设计。
4. 本案例还可以加各种探针查看转换效率等等。
