表面等离子激元震荡SPR也可以通过近场的纳米天线激发,这期我们看看石墨烯(Graphene)的圆盘仿真SPR。

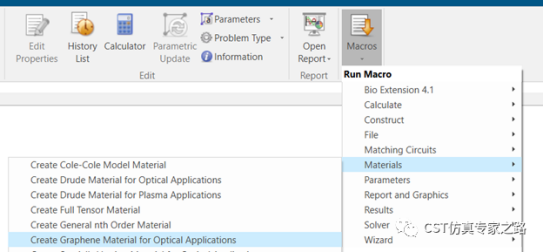

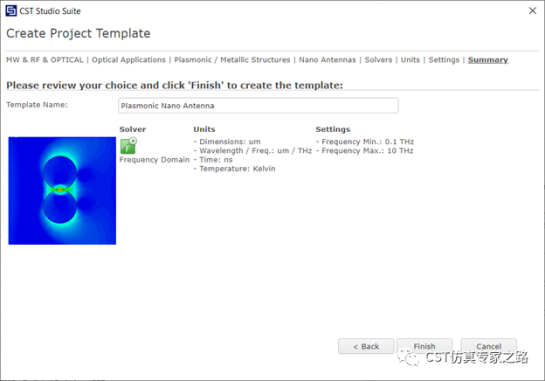

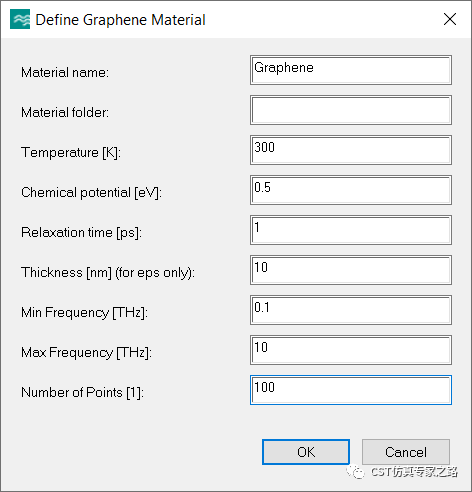

用等离子激元模板,用宏工具定义石墨烯:

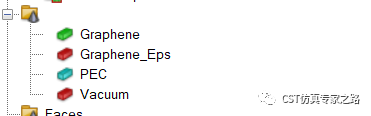

该宏会生成两个石墨烯的材料,一个是表面阻抗类型,适合无厚度的二维材料,另一个是多阶色散类型,适合有一点厚度的三维材料。

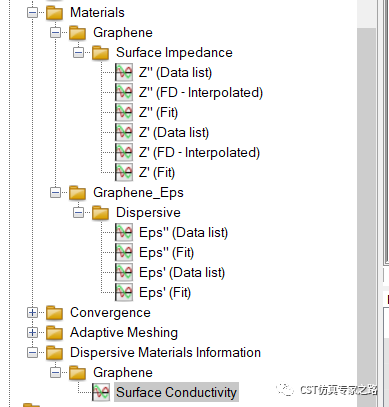

可查看材料曲线,下面还有一个表面电导率的曲线,这个的倒数就是表面阻抗用的曲线。

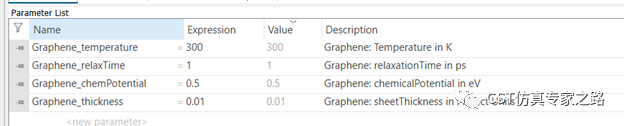

还有一些石墨烯的参数自动生成,其中石墨烯的厚度参数要和三维材料一致(如果用色散模型)。
下面我们开始建模,画一个二维的圆盘:

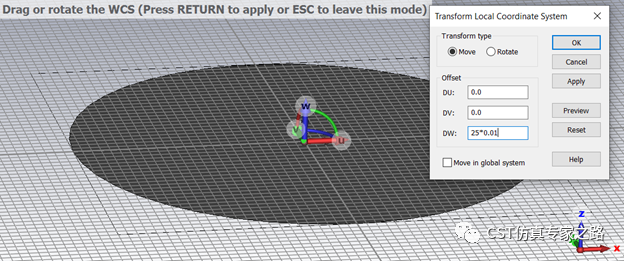

开启WCS,上移圆盘半径百分之一的高度,此处为纳米电偶极子中心。

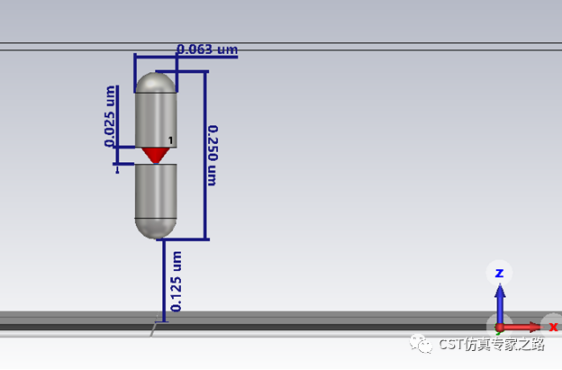

偶极子尺寸如下,端口阻抗为5000欧姆,所以很少量的电磁波辐射到远场。
添加很多远场监视器,因为我们要计算辐射功率的曲线,所以要很多远场频点:

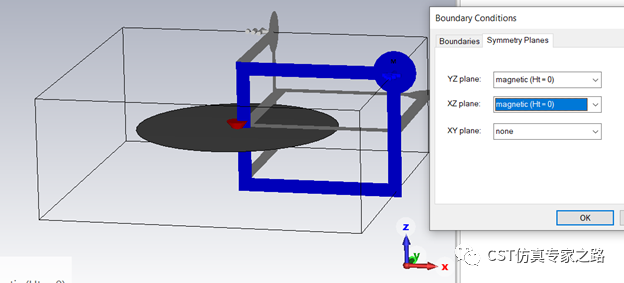

边界为open(add space),可用磁边界对称:

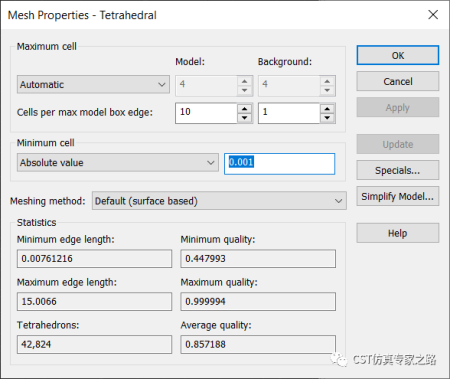

初始网格比较粗糙:

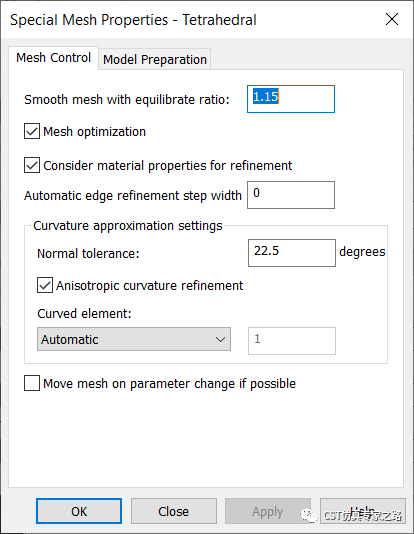

根据天线尺寸,我们可以限定最小网格尺寸:
加密网格尺寸比:
本地加密石墨烯:

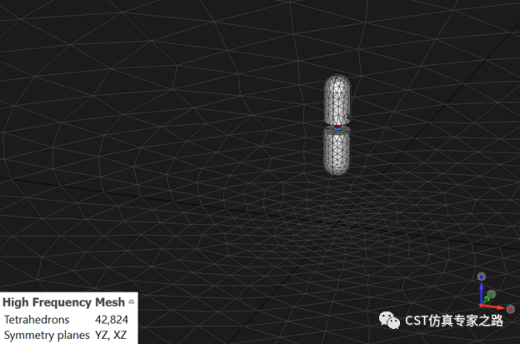

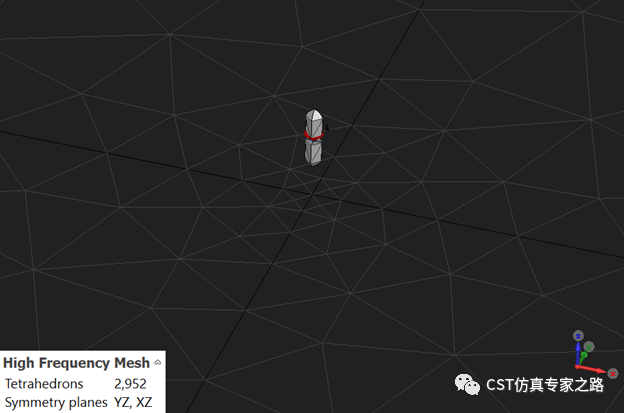

加密后网格(未进行自适应):

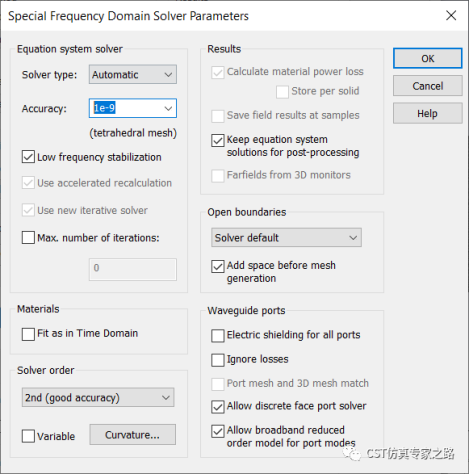

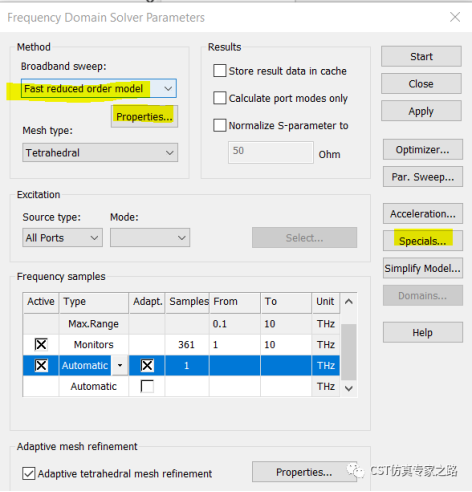

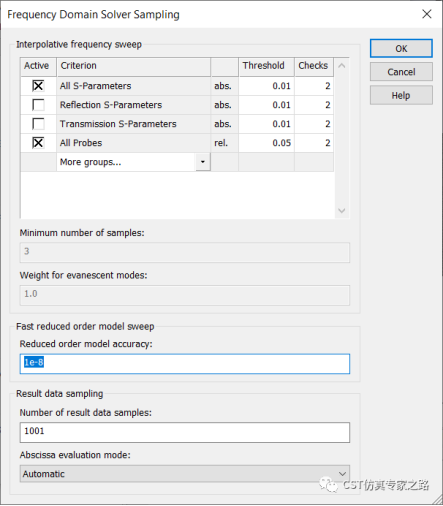

由于远场频点众多,我们可用频域fast reduced order 算法;由于辐射功率非常小,我们需要调高精度:

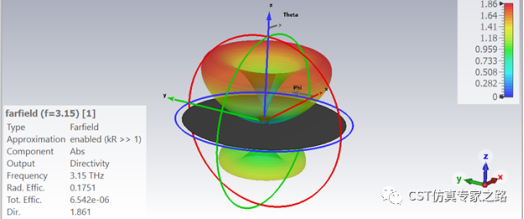

开始仿真。大概10THz的带宽,几百个远场,笔记本计算约10分钟。查看不同频率远场:

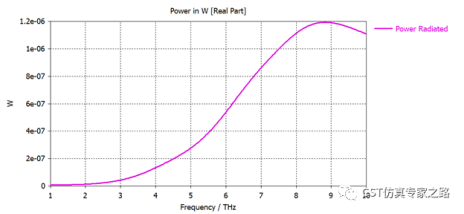

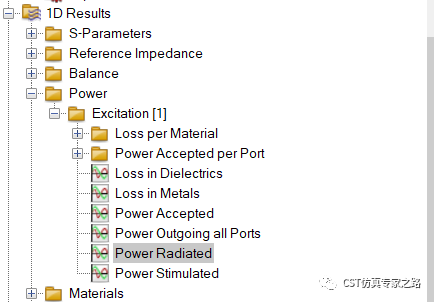

查看辐射功率曲线,可见辐射功率总体都很低,但由于近距离的石墨烯,有些频率的辐射发生增强,也就是表面等离子激元震荡效果。为了更好的观察辐射功率,我们另仿真该天线空间辐射,然后将该辐射功率对其归一化。

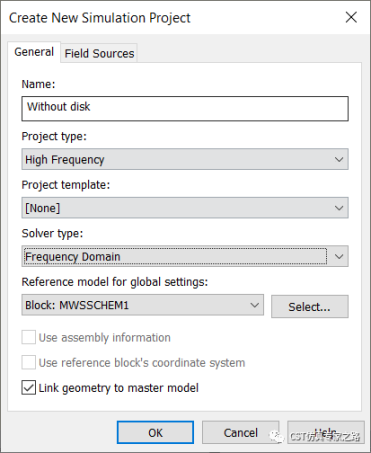

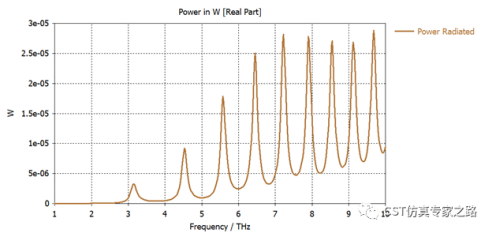

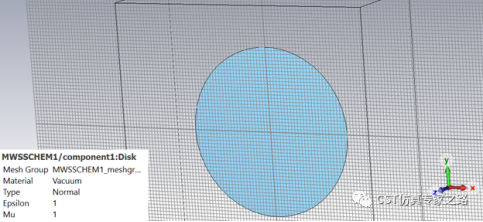

将圆盘改成真空,仿真。

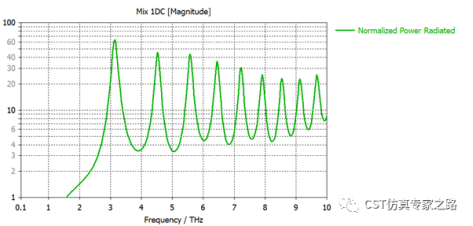

将两个功率曲线相除,可见某些频率的辐射加强几十倍:

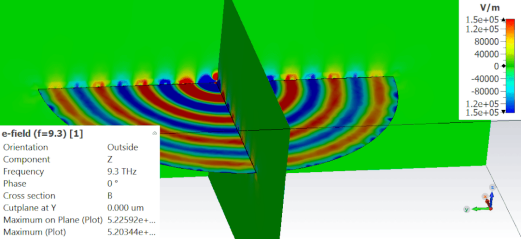

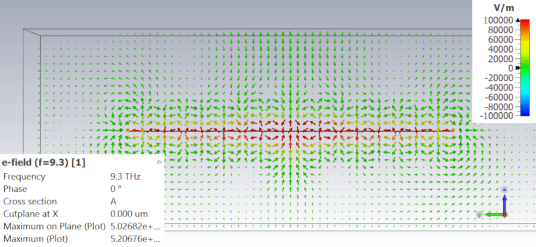

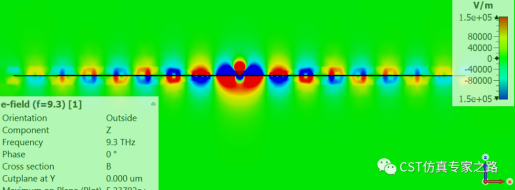

最后看一下石墨烯的波散射,电场Z分量:

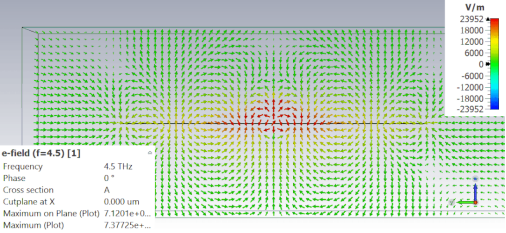

4.5THz:

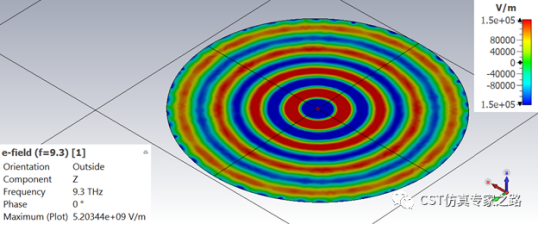

9.3THz:
参考:Balaban,M. V., Shapoval, O. V., & Nosich, A. I. (2013). THz wave scattering by agraphene strip and a disk in the free space: integral equation analysis andsurface plasmon resonances. Journal of Optics, 15(11), 114007.doi:10.1088/2040-8978/15/11/114007
小结:
1. CST宏工具方便建立石墨烯材料模型, 模型基于:L. Falkovsky, “Optical properties of graphene”, Journal ofPhysics, 2008
2. 频域FRO适合多远场计算。
(内容、图片来源:CST仿真专家之路公众号,侵删)
