CST的UAV无人机RCS --- 单站，多角单频，I求解器(远场或快扫)

上期我们看了I求解器计算双站RCS，这期我们用同样的模型，看看I求解器计算单站RCS。

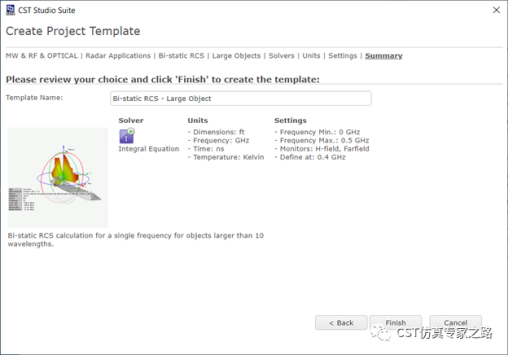

模型和准备流程一样，先用模板：

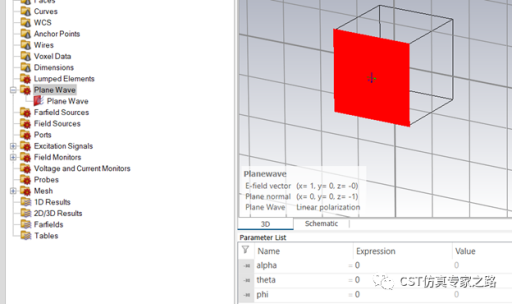

模板自动添加好平面波并参数化：

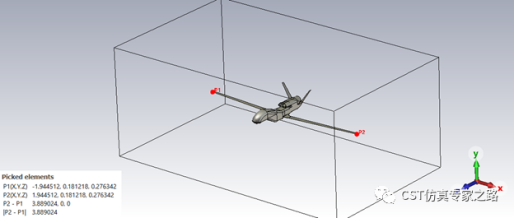

导入CAD模型，该模型机是缩小了30倍的，在0.4GHz就不算电尺寸很大，为了快速演示流程。

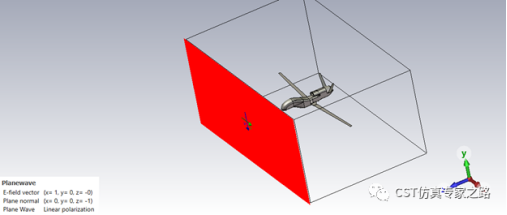

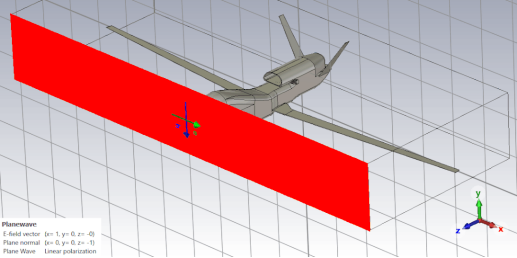

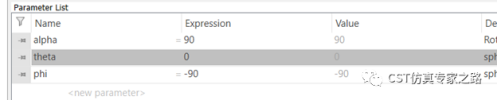

定义极化和初始的入射角，比如从机头正入射：

















第一个方法是和T-solver一样，多角度的参数扫描。定义远场监视器和远场后处理提取单站RCS。

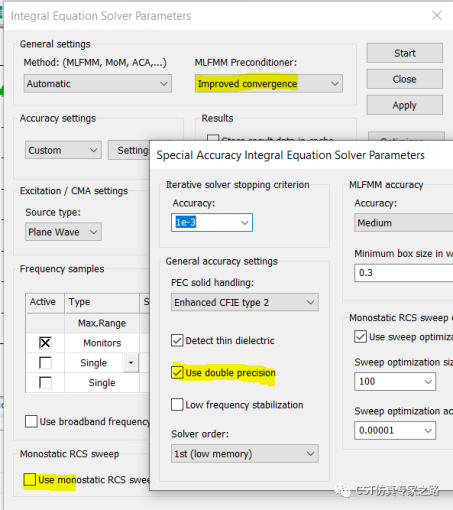

进入I求解器设置：





我们就用默认的自动设置，除了加上双精度和新的MLFMM前处理（improved convergence)。注意这里“Use monostatic RCS sweep”没有选，这个是等一下第二个方法。

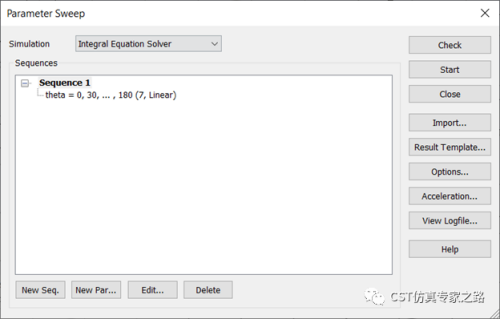

进入参数扫描：







等效的扫描动图如下：

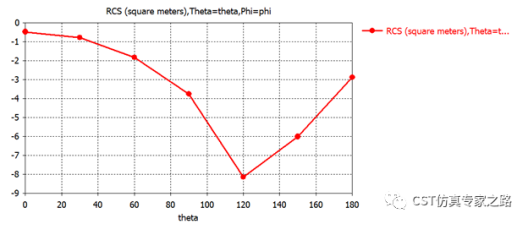

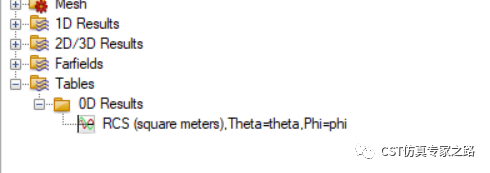

扫描完参数，查看RCS结果：

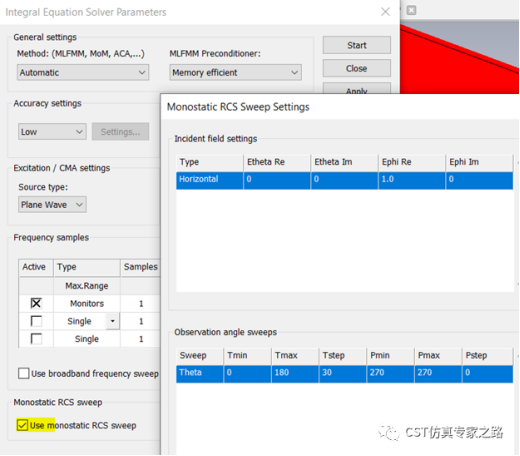

第二个方法比较推荐，效率较高，就是I-solver的Use monostatic RCS sweep，RCS快扫功能，一次仿真就能扫描出单站RCS。属性中设置极化和扫描Theta：

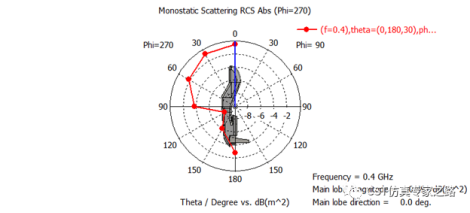

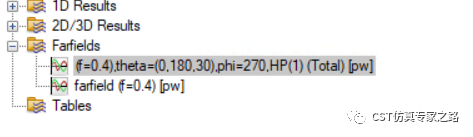

开始求解器。结束后查看RCS远场结果：

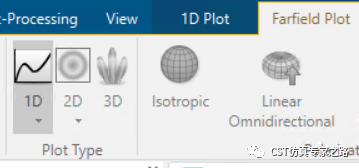

可调整结果形式：

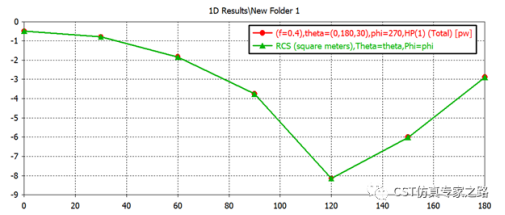

两个方法的结果放在一起比较：







小结：

1.    I-solver 单站多角度的RCS首推求解器中的快扫功能，效率高很多。也可以定义远场，然后参数扫描。I-solver不支持远场探针。

2.    本案例为了快，模型特意改小了，主要是展示方法。
