上期我们看了I求解器计算单站RCS，这期我们用同样的模型，看看A求解器计算单站RCS，简单对比。
用大尺寸的RCS模板：

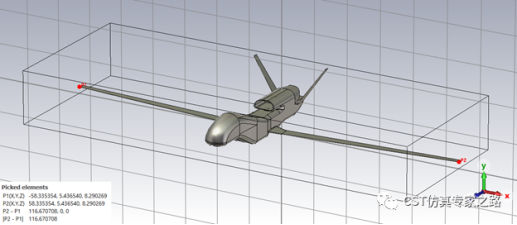

导入模型，这次我们看原尺寸的模型：
进入A求解器设置：
选择单站散射模式计算，添加水平极化：

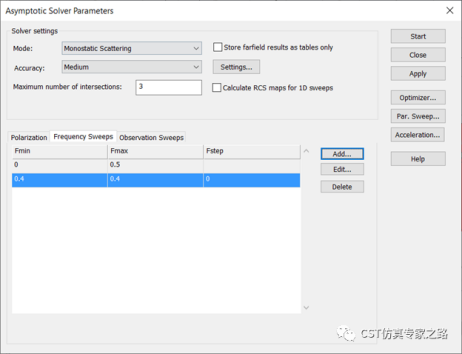

添加频点0.4GHz:
添加扫描角度：
等效的平面波参数扫描是这样的：
开始仿真，结束后看远场结果：
换成1DCartesian形式：
如果我们在求解器中开启射线（Rays）和热点计算（HS，hotspot），重新仿真，那么将得到一系列的场：
激励射线，蓝色0表示没有反射的，浅蓝色1是第一次反射，黄色2是第二次反射，红色3是第三次反射。

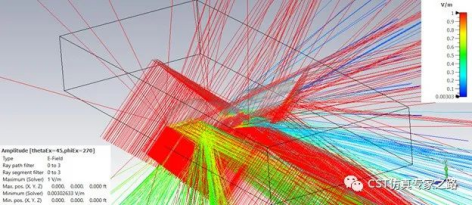

射线强度：
可用鼠标探针查看具体位置：

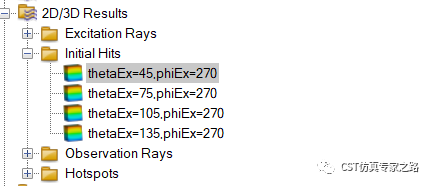

入射射线的落点：
反射的热点：

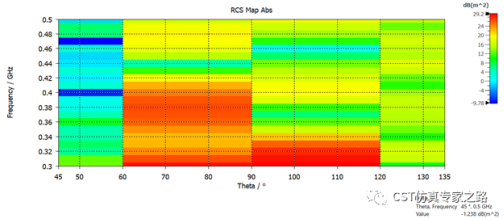

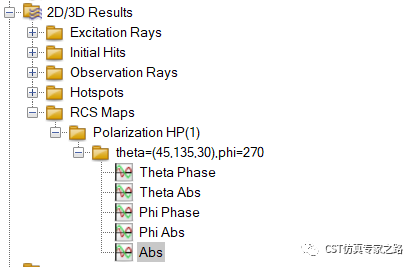

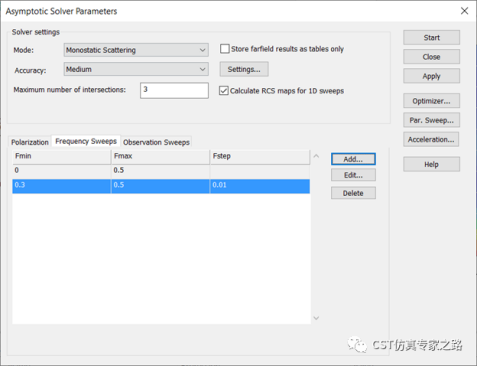

如果我们将1DRCS map开启，并多扫一些频点，重新运行，则得到单站RCS的分布图：
下面我们用I-solver简单对比验证，

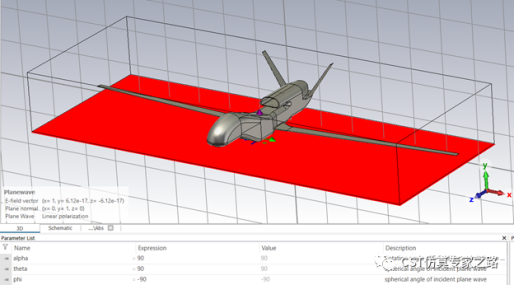

定义初始的平面波参数：
I-solver中单站RCS快扫，定义极化和扫描角，与刚才A-solver一致：
开始仿真，较A-solver慢很多，因为电尺寸较大，网格较多：
结果对比：
小结：
1. 电大尺寸的RCS计算可用A-solver，速度非常快，几秒钟就得到结果，也可多角度多频点地扫描出RCS map。
2. A-solver计算RCS不需要平面波和远场监视器，但是I-solver需要，所以为了转换方便，可保留平面波。
3. 本案例用的两个求解器都没有对精度和收敛进行分析。
