CST正方体RCS --- 双站， T求解器

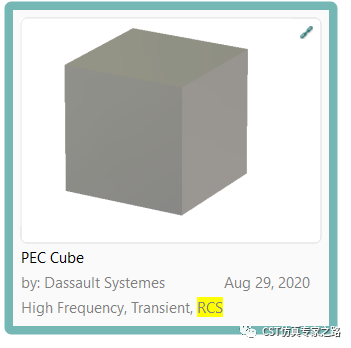

本期看个简单的CST自带案例，PEC正方体的双站RCS：

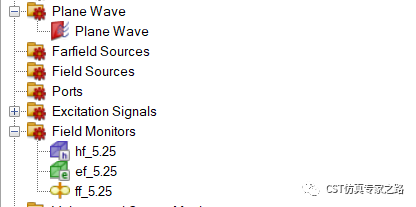

双站RCS需要平面波和远场监视器，这里还加了电场磁场监视器用来观察近场传播。双站RCS一般用远场而不用RCS探针，因为探针只能定义一个方向。

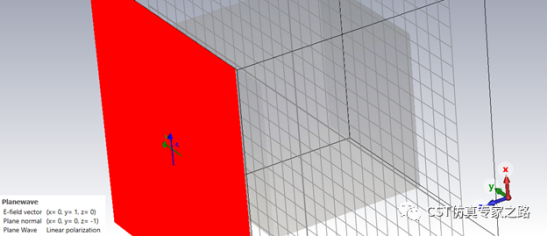

正方体边长107.14999999999999px，平面波从Z方向入射，极化为Y轴：









频率范围仿真5-6GHz：

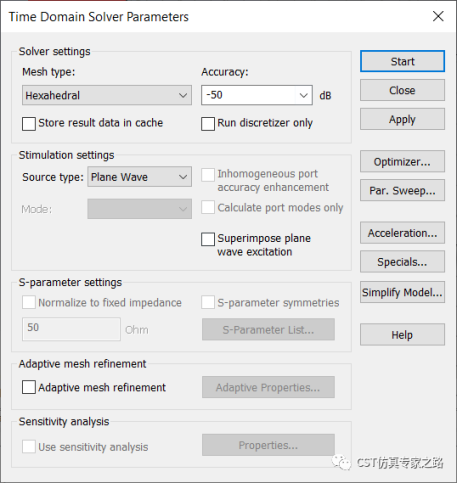

时域求解器精度适当调高：

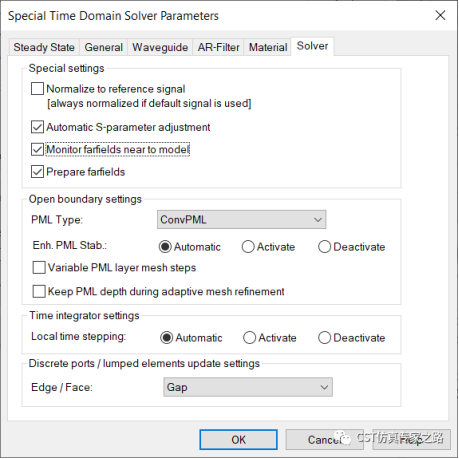

求解器特殊设置中，选中monitor farfields near to model，远场计算精度更高：

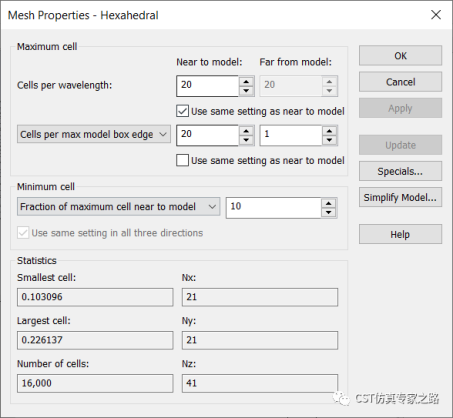

网格适当加多：

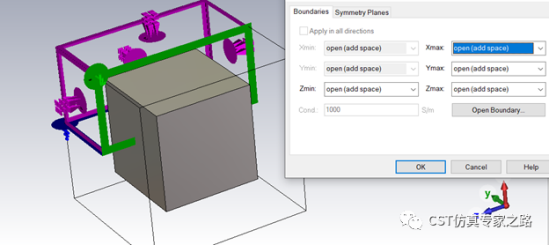

根据极化添加对称面：

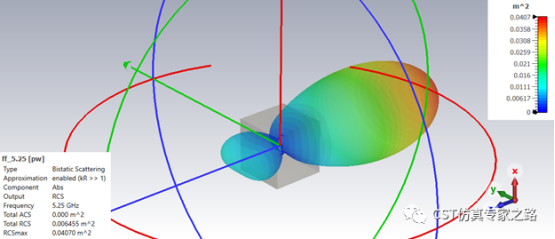

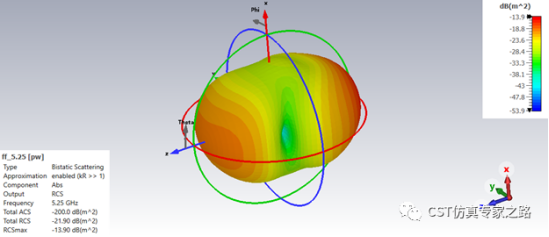

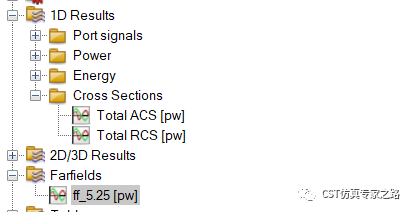

开始仿真。结束后，可查看远场结果，就是双站RCS。这里还有个Total RCS，这个是整个球面散射功率除以总入射功率的RCS，不要搞混。

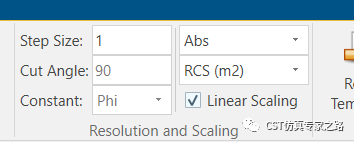

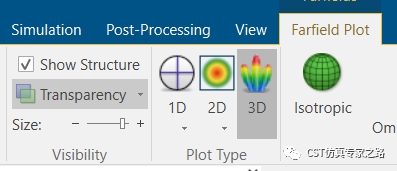

一般默认远场都是dB，我们可以看看线性：















可见主要的散射是在Z-方向，少部分Z+直接反射。

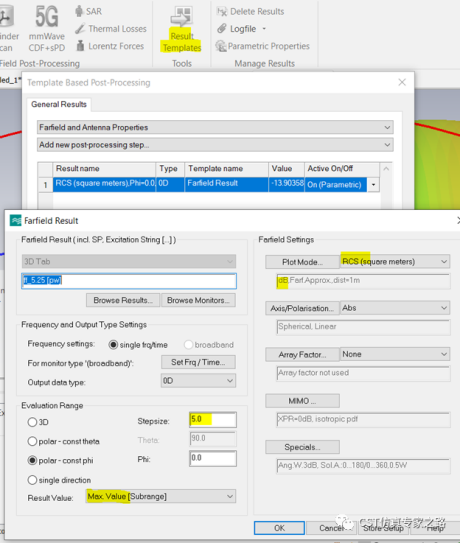

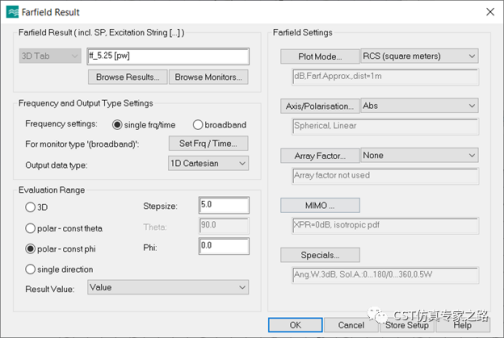

前往后处理，可见远场提取RCS的模板已经添加，是提取Phi=0时，扫描Theta每5度的RCS最大值：

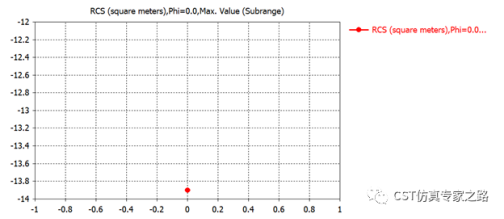

Phi=0时，最大RCS为-13.9dBsm，和远场3D图中一致。

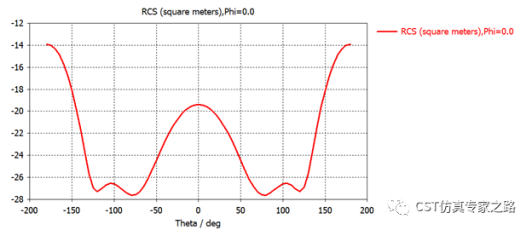

如果模板改成1D Cartesian和Value，那么结果就是一条线，所以这里可以提取任意角度的RCS值。

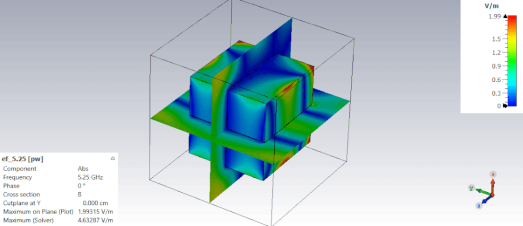

最后看电场：







小结：



1）本案例比较基础，是自带案例。

2）双站RCS就用远场监视器最好，后处理提取就可以了。
